4英寸监视器十字型安装固定支架

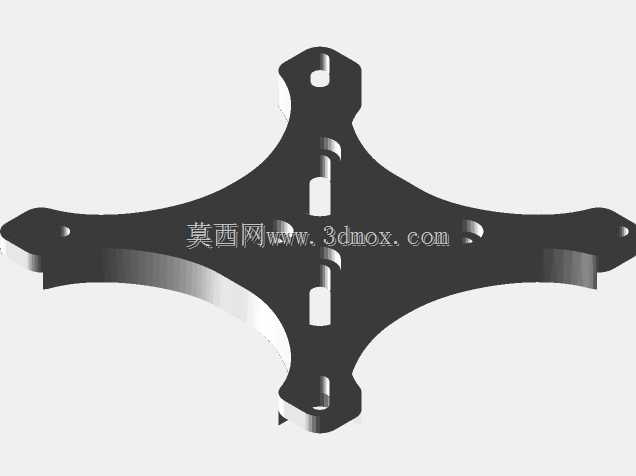

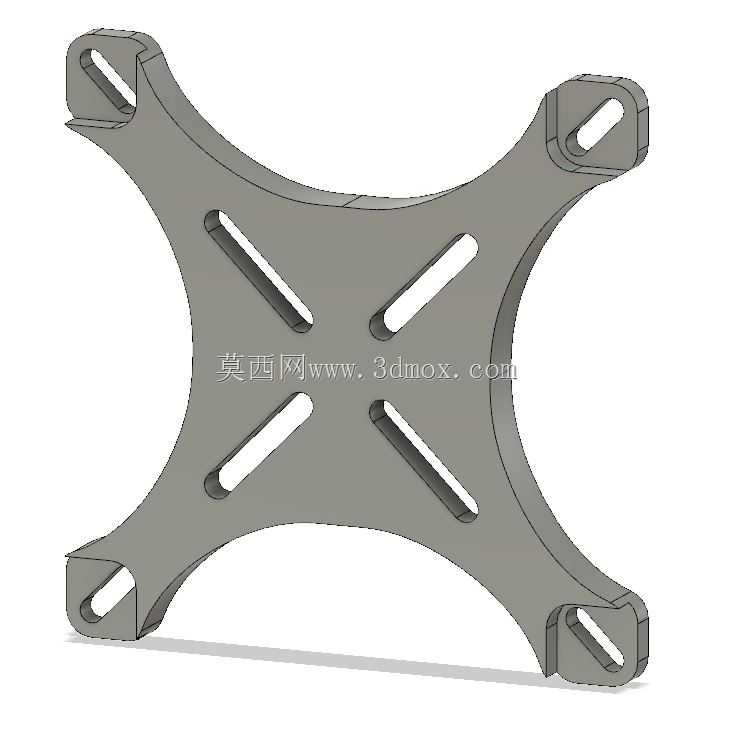

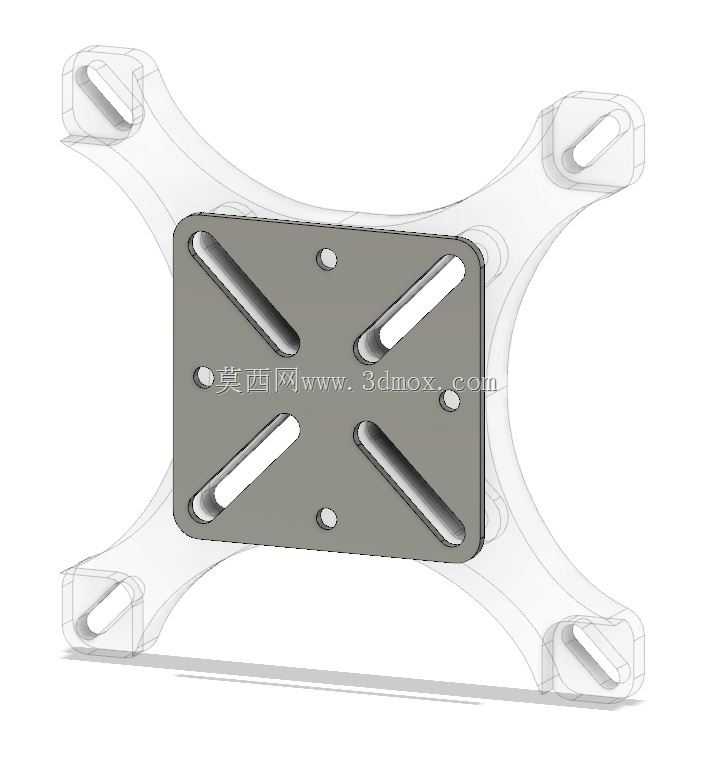

这款十字构型的安装支架，主要面向小型显示终端的挂载固定需求，在工业现场的小型监控点位、嵌入式设备操作面板、桌面测试工位的显示模块固定场景中都能适配。整体采用对称式十字布局，四个延伸臂的末端均设计有长圆形腰型安装孔，这类孔位的设计初衷是抵消安装面的加工公差，现场装配时不需要严格对齐孔位中心，可在腰孔的长度范围内微调安装位置，降低对安装基面的打孔精度要求，也能适配不同孔距的匹配安装面。中心区域做了内凹的弧形收边设计，并非实心整板结构，一方面是在保证整体结构强度的前提下削减零件自重，减少安装基面的承重负载，另一方面弧形过渡的结构能避免直角位置的应力集中，在设备运行产生小幅振动的工况下，不会出现直角处应力开裂的问题。四个延伸臂上同样开设了沿臂身方向的长条形通槽，这类槽位既可以作为走线通道容纳监视器的供电与信号线缆，避免线缆外露杂乱，也能辅助固定线缆扎带，规整布线的同时减少线缆被拉扯导致接口松脱的风险。从安装边界来看，四个端角的安装孔位分布适配4英寸规格监视器的背部安装孔距，支架整体厚度均匀，边缘做了倒角处理，没有尖锐毛刺，装配时不会划伤操作人员或线缆表皮。设计过程中优先考虑了装配的容错性，所有安装孔均采用腰型孔设计，不需要在加工安装基面时做到极高的孔位精度，现场施工时可根据实际布线需求、监视器的观测角度微调固定位置，安装完成后支架与监视器背部留有均匀间隙，能够为监视器背部的散热区域留出空气流通空间，避免支架完全贴死监视器背部影响散热效率。这类支架的材质适配性较强，建模时的壁厚参数既满足钣金冲压加工的工艺要求，也适配注塑成型的壁厚均匀性要求，可根据实际使用场景的承重、防腐蚀需求选择钣金冲压、工程塑料注塑或者铝合金压铸的加工方式，不同加工工艺下都能保证结构的安装精度与强度表现。在实际设备集成场景中，这类安装支架不需要额外定制转接件，可直接通过标准紧固件完成监视器与安装基面的连接，大幅缩短现场装配的工时，也减少了定制转接件带来的额外成本。
