MCP73833充电器管理控制器焊接模组结构

项目分类:3D模型 发布时间:2021-08-28 ID:251243
  • MCP73833充电器管理控制器焊接模组结构

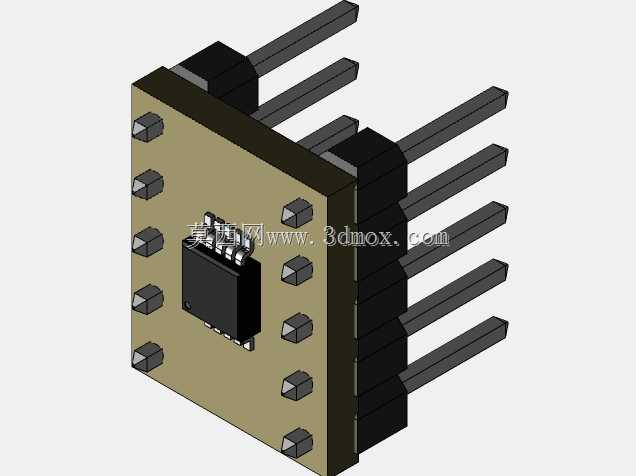

这套结构针对小功率锂电充电场景设计,核心是将MCP73833充电管控芯片焊接适配到AE-MSOP10载板上,搭配直插排针引出全部功能引脚,可直接嵌入各类便携电子设备、小型储能模组、手持检测仪器的充电回路中,承担锂电池恒流恒压充电管控、充电状态指示、过充防护触发的核心功能,无需额外搭建复杂外围转接电路就能直接集成到终端产品的主板上。

设计阶段优先考虑小空间安装的适配性,载板采用标准MSOP10封装的焊接焊盘布局,焊盘尺寸严格匹配芯片引脚公差,焊接后芯片底部与载板预留0.1mm的散热间隙,避免长期满功率工作时芯片热量堆积导致管控精度漂移。排针采用2.54mm标准间距直插结构,分两侧排布共10个引脚,分别对应电源输入、电池连接、充电状态输出、使能控制、电流设置等功能定义,排针长度控制在10mm,既满足双面板插接的深度要求,也不会因为引脚过长导致安装后突出高度超标,适配大部分壳体内部的安装空间余量。

结构细节上,载板四角做了0.5mm的倒角处理,避免批量组装时板边毛刺刮伤周边导线绝缘层,排针与载板的连接位置做了加宽焊盘设计,能承受至少5N的插拔力不会出现焊盘脱落的问题,完全符合产线批量组装的工艺要求。芯片焊接位置的丝印标注了引脚1的定位标识,维修更换时不会出现芯片装反的失误。

实际应用中,这套模组可以直接插接到开发板的对应排母座上做充电功能验证,也可以通过飞线方式集成到定制化的小型充电设备中,外围只需要搭配对应阻值的电流设置电阻、输入输出滤波电容就能完成完整充电回路搭建,充电电流可通过外围电阻在15mA到500mA区间灵活调整,适配不同容量的单节锂电池充电需求。安装边界上,整套模组的整体外形尺寸控制在12mm×10mm×11mm范围内,安装时只需要预留对应大小的平面空间,排针下方不需要额外预留避让空间,可直接贴装在主板表面或者通过排针架高安装,架高安装时还能在载板下方布置0805封装的外围贴片元件,进一步压缩整体电路的占用空间。

建模过程中严格按照实物的公差配合要求还原各部件的装配关系,排针与载板的插接位置、芯片与焊盘的贴合间隙都做了1:1还原,可直接用于结构干涉检查、安装位模拟、组装工艺验证,能帮助结构设计人员在产品开发阶段提前确认充电模组的安装空间是否充足,避免开模后出现装配干涉的问题。
