电路板用QFP封装大尺寸芯片组件

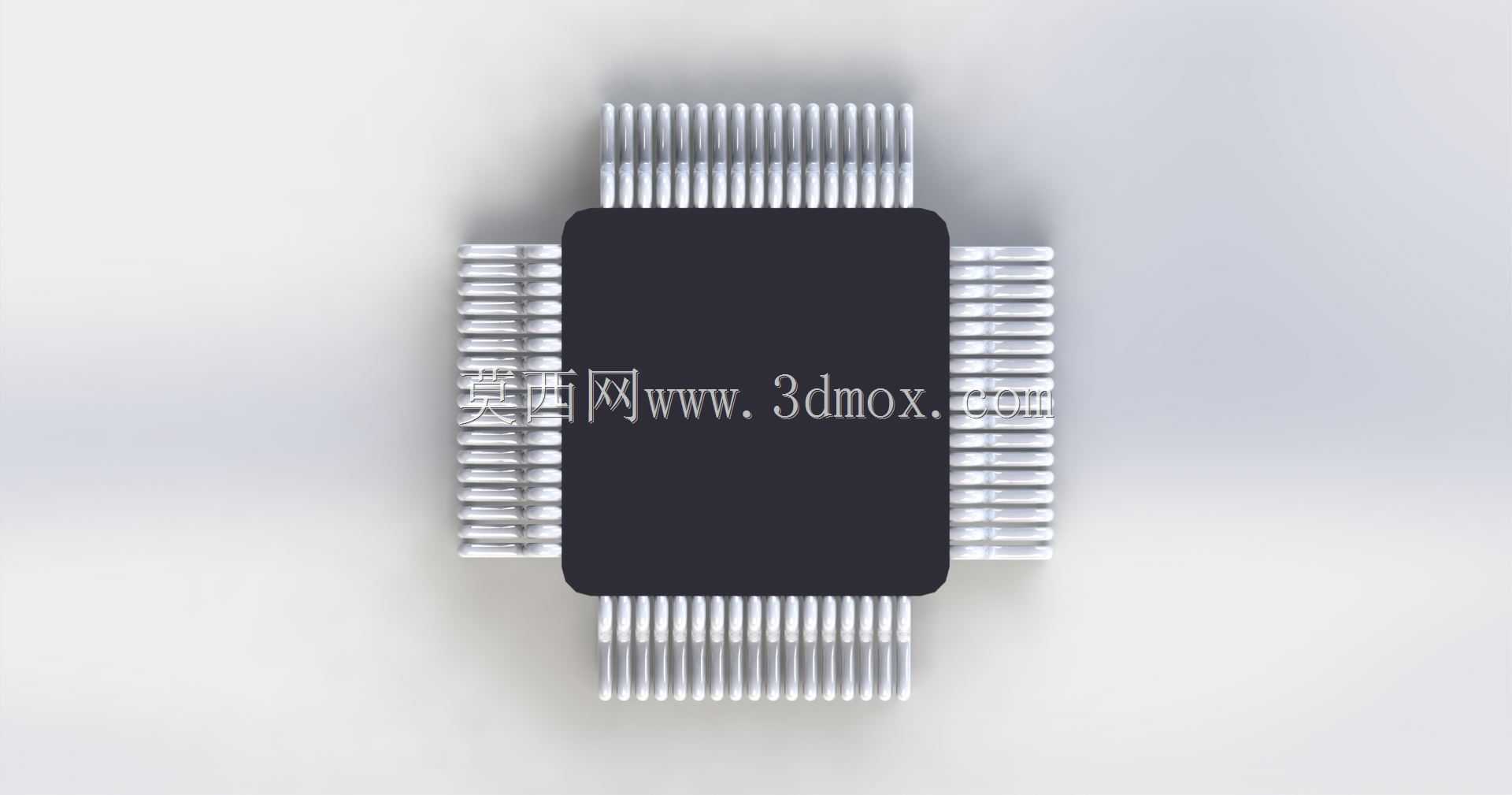

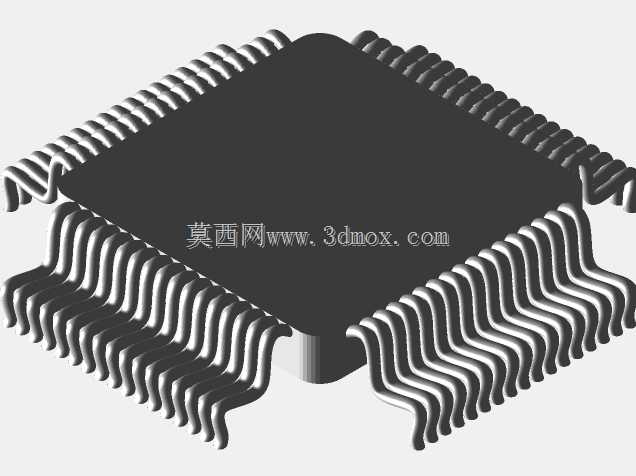

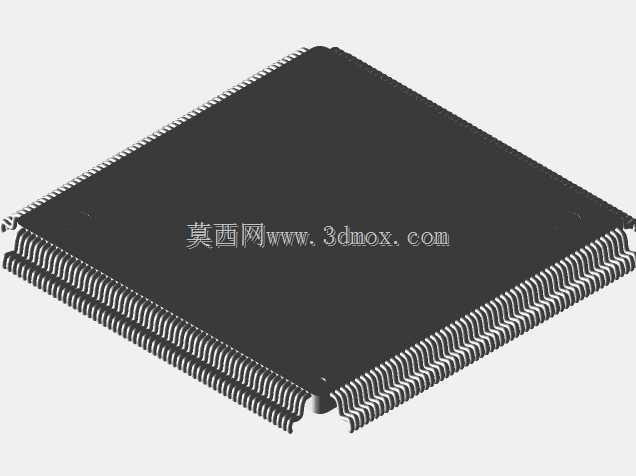

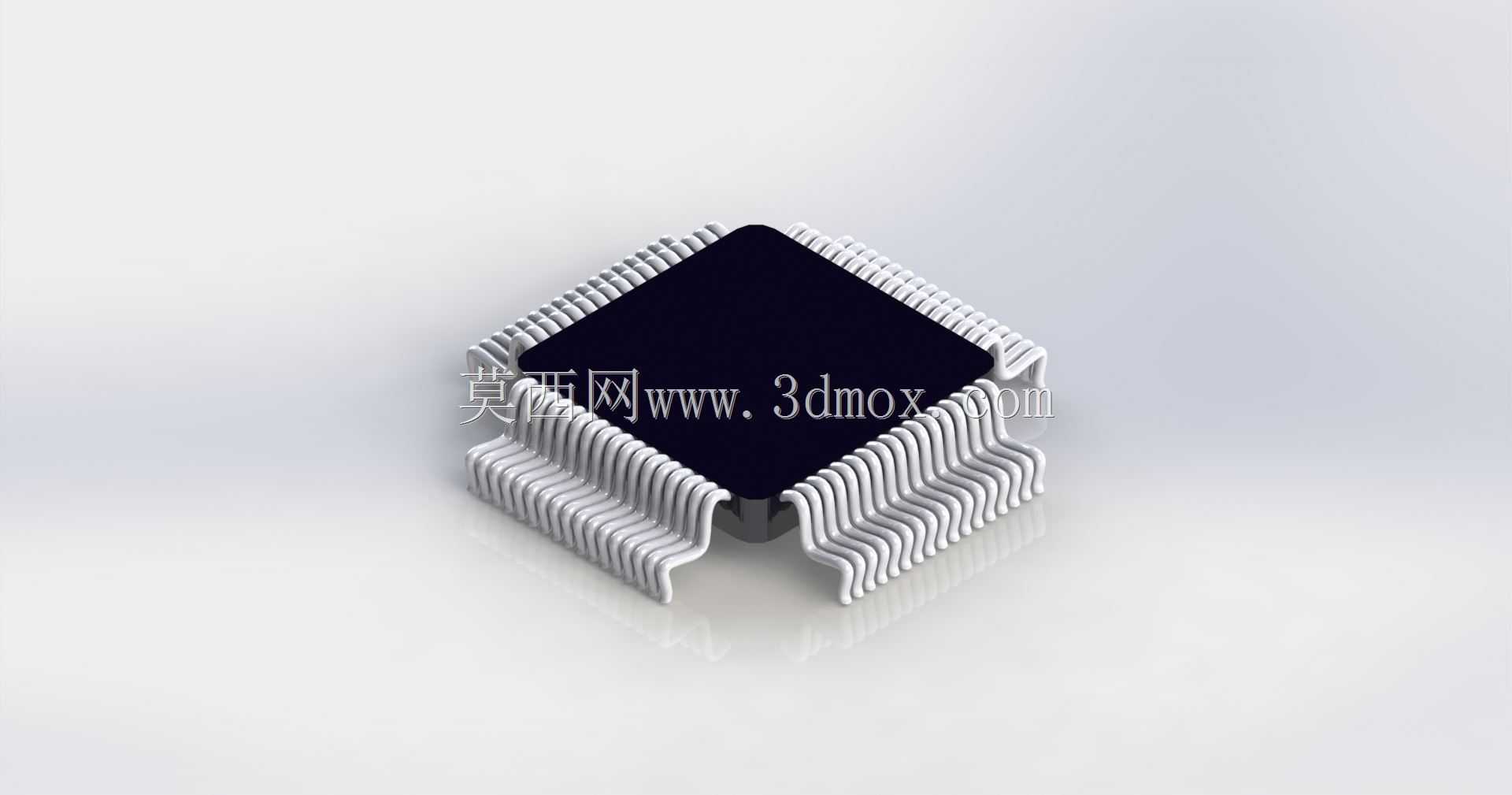

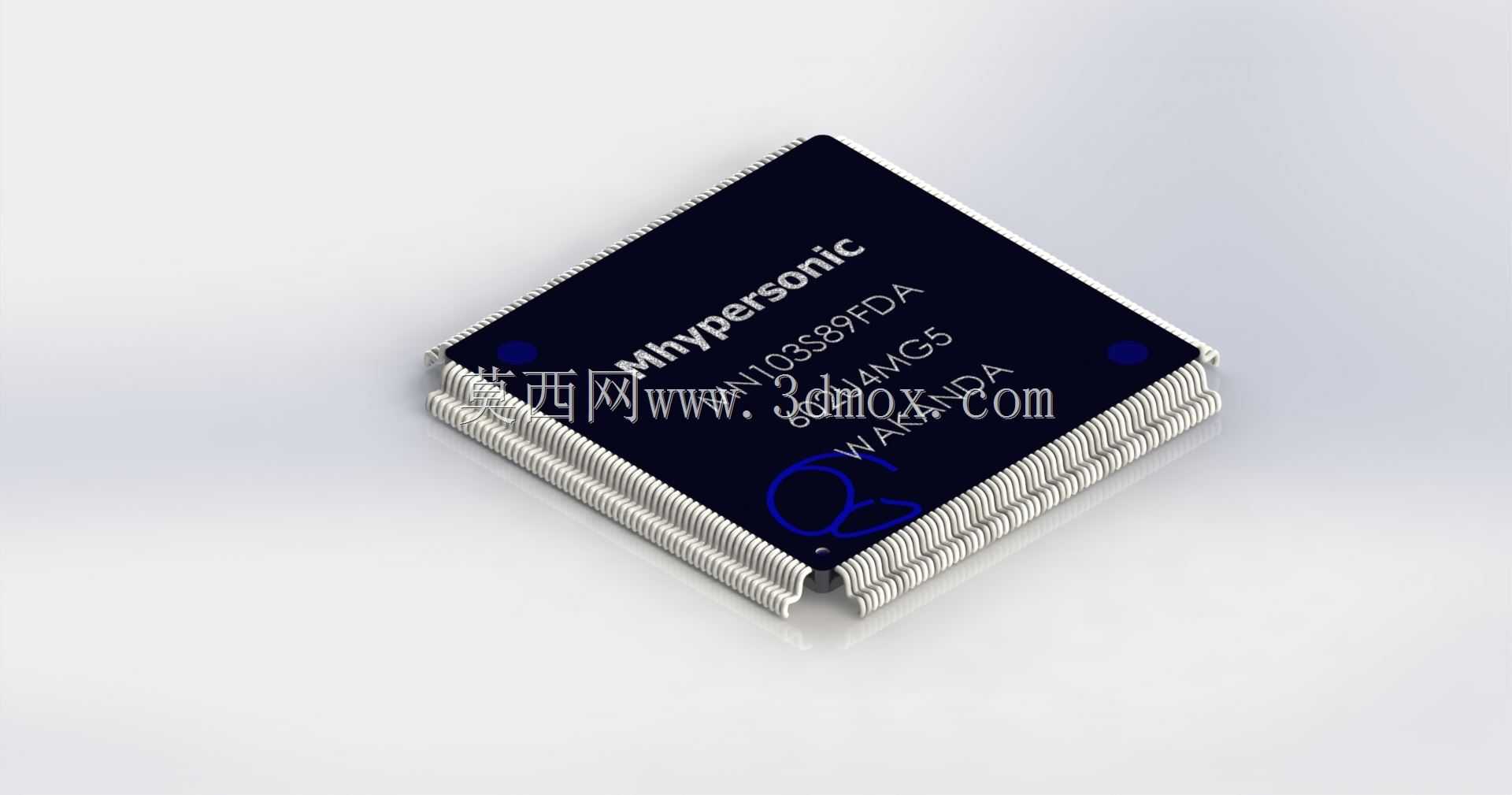

在工控主板、嵌入式计算板卡的硬件布局工作中，核心处理芯片的三维模型是结构干涉校验、散热方案设计的核心参考要素，本次呈现的三款大尺寸芯片组件，主要面向电路板装配环节的全流程仿真需求。这类芯片采用标准QFP四方扁平封装结构，引脚沿封装本体四侧均匀排布，建模过程中严格还原了引脚的共面度公差、引脚间距的实际尺寸，每一侧的引脚数量、引脚弯折弧度都完全匹配量产器件的实物参数，能够直接导入PCB结构设计软件，完成板卡布局阶段的元器件占位校验，避免后续打样阶段出现芯片与周边电容、接插件、散热结构的空间干涉问题。从设计思路来看，建模时优先保证安装边界的尺寸精度，封装本体的长宽厚参数、引脚伸出本体的长度、引脚焊接端与PCB板面的接触高度都做了1:1还原，没有做简化处理，结构工程师在做板卡堆叠设计时，可以直接调用该模型核对芯片与上下层结构件的安全距离，尤其是在紧凑型工控设备的板卡设计中，芯片上方的散热片安装空间、侧面走线的避让距离都可以依托该模型完成精准测算，不需要反复对照实物 datasheet 手动核对尺寸。实际应用场景中，这类大尺寸处理芯片多用于工业控制计算机、嵌入式数据采集终端、车载计算单元的核心板设计，三款不同规格的芯片组件覆盖了主流中高端处理芯片的封装尺寸范围，能够适配多数算力需求在1-4TOPS区间的嵌入式计算场景。建模时还特意还原了芯片本体表面的丝印标识区域、引脚的金属质感细节，在做产品渲染、装配动画演示时，可以直接调用该模型完成板卡部分的效果呈现，不需要额外做外观细节的补充建模。对于结构设计从业者来说，这类标准化封装的芯片模型能够大幅减少重复建模的工作量，尤其是在多板卡协同设计的项目中，统一的元器件模型库能够保证不同设计人员输出的结构文件尺寸基准一致，避免因模型尺寸偏差导致的装配问题。在安装边界的处理上，模型预留了芯片焊接后的焊盘厚度空间，散热贴合面的平面度也按照实际器件的出厂公差做了对应设置，在做散热片压紧力仿真、导热垫压缩量计算时，该模型的尺寸参数能够直接作为仿真输入条件，不需要额外修正模型的装配基准面。
