3.5mm规格带线音频耳机插头三维建模作品

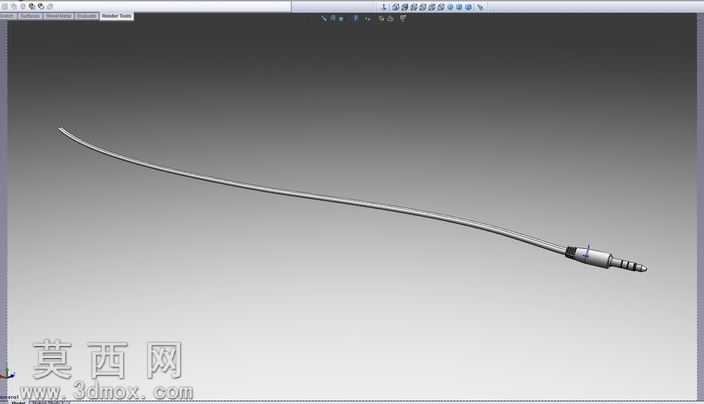

本作品为1/8英寸规格带线耳机插头的三维建模成果，建模阶段采用SolidWorks平台完成全参数化结构搭建，首先针对插头金属插芯部分进行分段式结构拆解，依次完成接地段、左声道段、右声道段、绝缘隔圈的轮廓草绘，通过旋转凸台命令生成同轴度精准的金属插芯基体，对插芯端部的圆弧过渡、分段处的退刀槽结构进行细节倒角处理，还原真实插头的插拔导向结构与装配限位特征。针对插头尾部的塑胶尾套部分，采用放样凸台命令完成从插芯衔接处到线材衔接处的渐变曲面造型，对尾套表面的防滑纹理通过包覆命令实现等距凸起结构，保证外观细节与实物一致。线材部分采用扫描命令完成路径绘制与截面定义，还原线材自然垂落的弯曲弧度，对线材表面的哑光塑胶质感进行材质参数调试，金属插芯部分赋予镀铬金属材质，调整反射率与粗糙度参数模拟金属插芯的亮面金属光泽，绝缘隔圈赋予黑色硬质塑胶材质，尾套部分根据实物外观赋予白色半哑光塑胶材质，通过场景光源布置完成渲染输出，清晰呈现各部件的装配关系与外观质感。建模过程中严格遵循音频插头的通用尺寸规范，保证各段直径、长度参数符合行业通用标准，插芯与尾套的衔接处设置合理的装配干涉检查位，还原实际生产中的卡扣装配结构，线材与尾套的衔接处做收束过渡处理，模拟真实线材注塑包胶的衔接形态。整体建模过程兼顾结构准确性与外观还原度，既保证各部件的尺寸参数可直接用于结构参考，也通过材质与渲染设置还原产品的真实视觉效果，可用于音频配件类产品的结构演示、装配教学或相关产品设计的参考素材。
