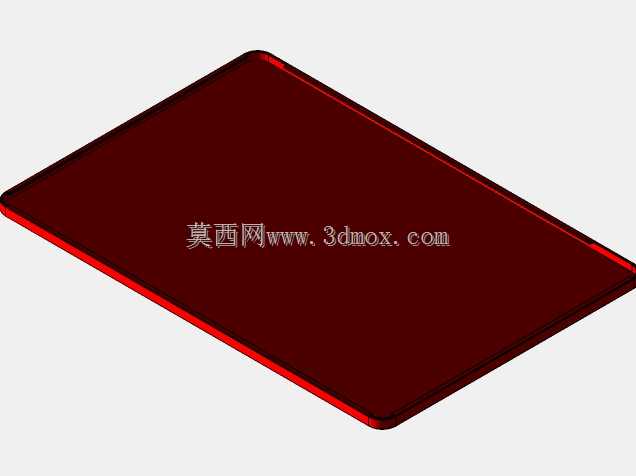

14英寸笔记本屏幕后盖结构设计

在消费电子结构设计领域，笔记本屏幕后盖是直接决定整机外观质感、屏幕防护能力与装配适配性的核心结构件，本次设计的14英寸规格屏幕后盖，面向主流轻薄本产品定位，适配常规14英寸IPS显示面板的安装需求。从实际应用场景来看，该部件作为笔记本A面核心结构，日常需要承担外力冲击防护、屏幕模组固定、整机外观呈现的多重作用，日常使用中用户开合笔记本、携带移动过程中的挤压、磕碰，都需要后盖具备足够的结构强度来分散应力，避免内部屏幕面板受损。设计过程中首先明确安装边界尺寸，整体轮廓匹配14英寸16:9比例显示面板的外围尺寸，边缘做R角圆弧过渡处理，既避免锐边带来的装配划伤风险，也能在跌落冲击时分散边角应力，降低结构碎裂概率。后盖内侧预留了屏幕排线走位槽、双面胶粘贴定位台阶、转轴安装固定柱位，所有安装柱的高度差控制在0.1mm公差范围内，保证屏幕模组装配后不会出现翘曲、受力不均的问题，同时边缘预留的卡扣位与B面屏幕边框过盈配合，装配后缝隙均匀，不会出现松动异响。结构厚度设计上，主体壁厚均匀控制在1.2mm，边缘结合处做局部加厚到1.8mm，兼顾轻薄化需求与结构刚性，表面做平整处理可适配后续喷涂、阳极氧化、贴膜等不同表面工艺需求，不管是塑料注塑成型还是金属冲压、CNC加工工艺都能基于该结构做工艺适配。从功能特性来看，该后盖除了基础的防护与固定作用，内侧还预留了无线天线的走线定位槽，避免天线被金属结构屏蔽影响信号传输，同时在对应屏幕驱动板的位置做了局部下沉避让，保证驱动板安装后不会与后盖产生干涉，整体结构没有多余的冗余设计，在满足所有装配、强度需求的前提下尽可能压缩占用空间，适配轻薄本的薄型化设计趋势。实际装配验证逻辑上，该结构的所有固定柱位都做了导向斜角设计，装配时屏幕模组可以快速定位，不需要额外的治具辅助就能对准安装位，提升产线装配效率，同时后盖边缘的止口设计与B面配合后，能够实现一定的防尘防泼溅能力，减少日常使用中液体、灰尘进入屏幕模组内部的概率。
