异形环式连接支撑结构件设计

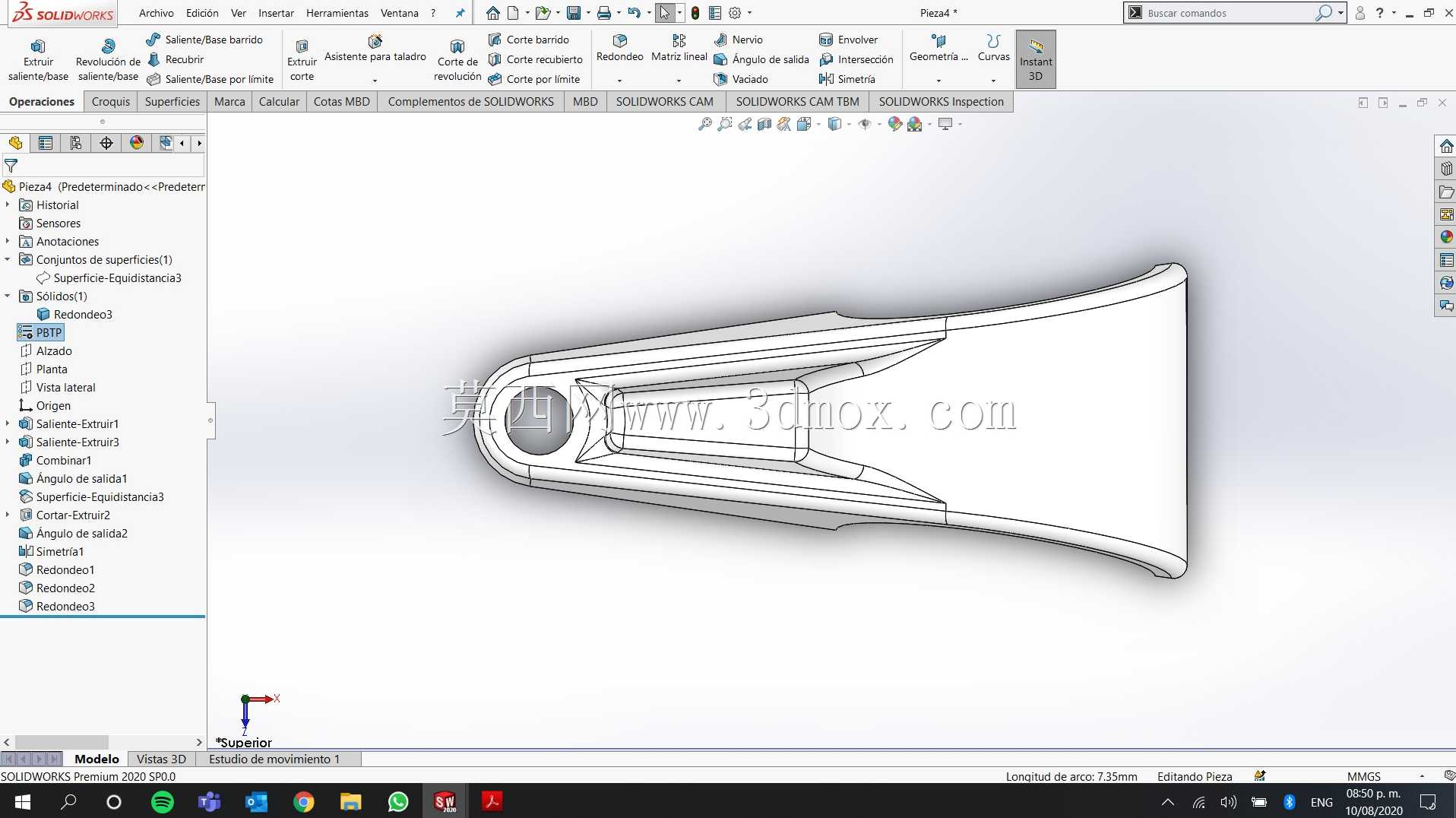

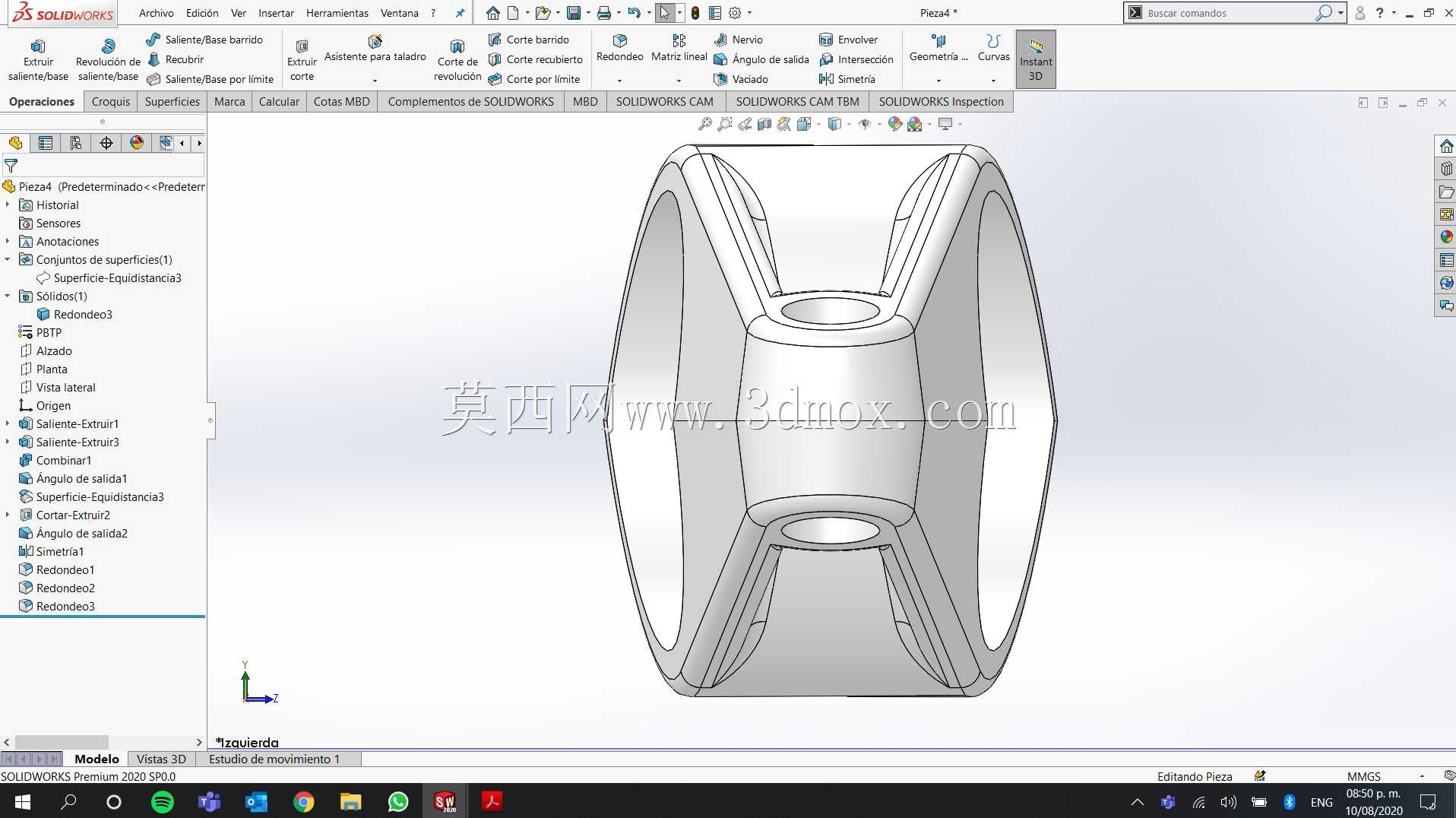

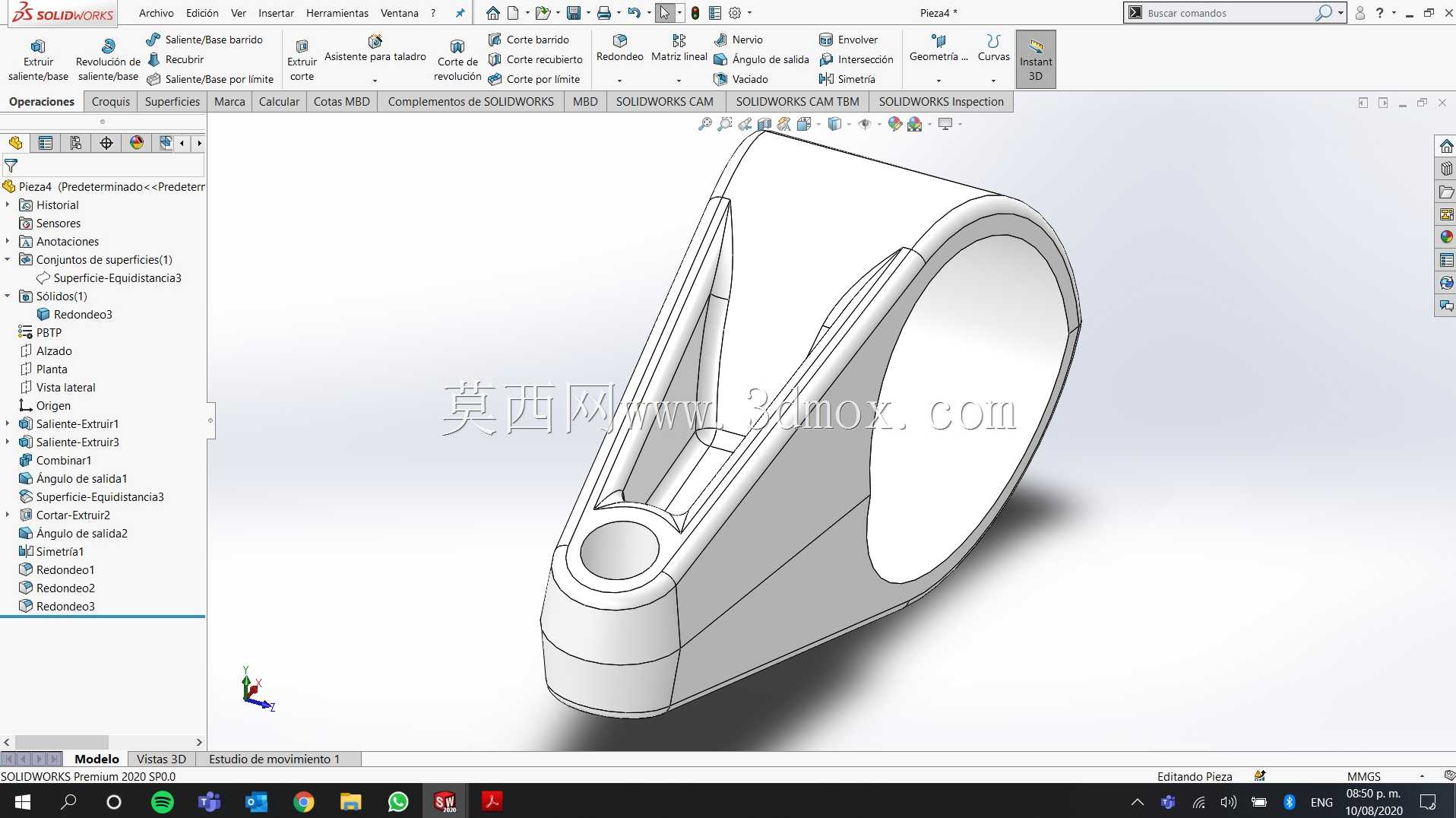

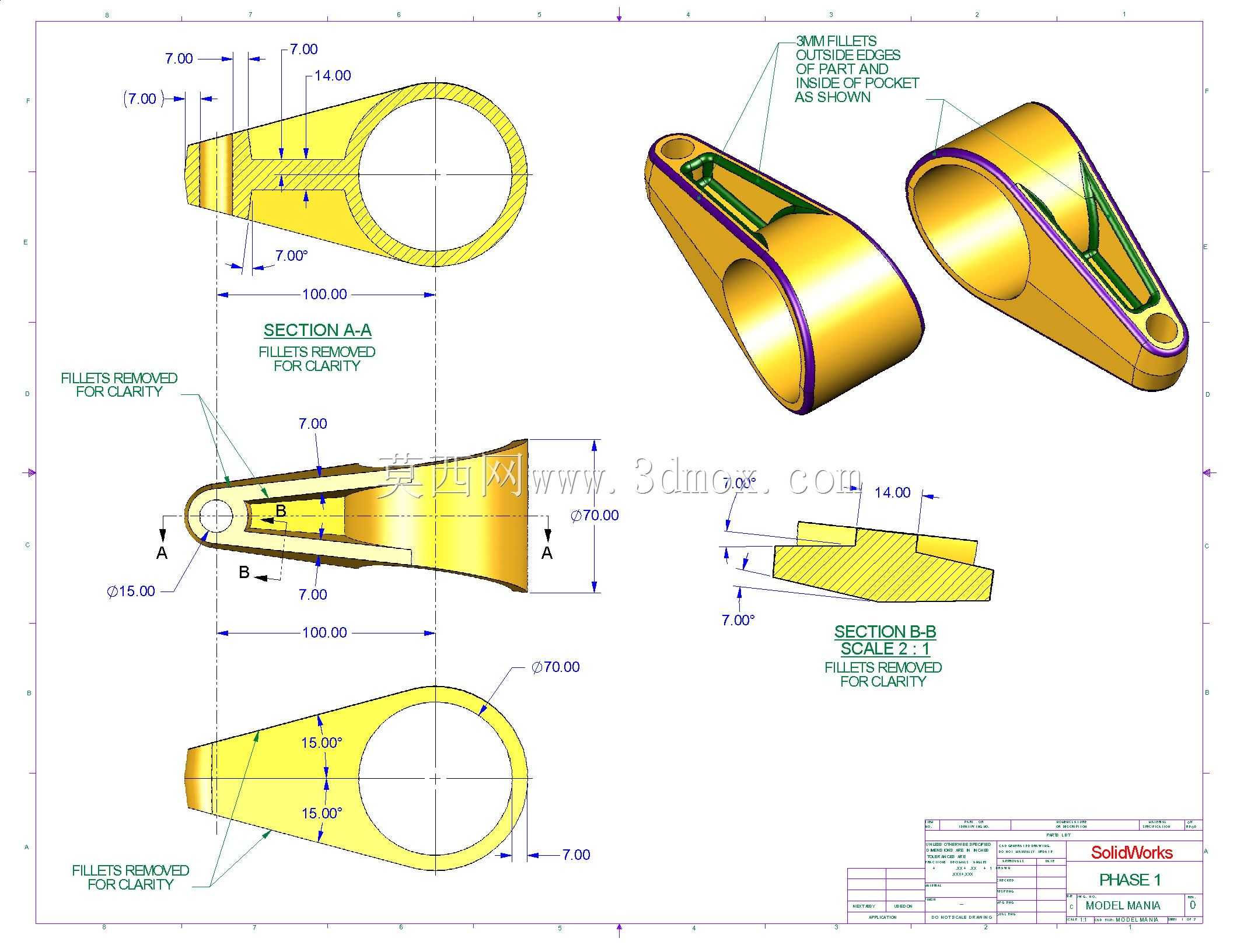

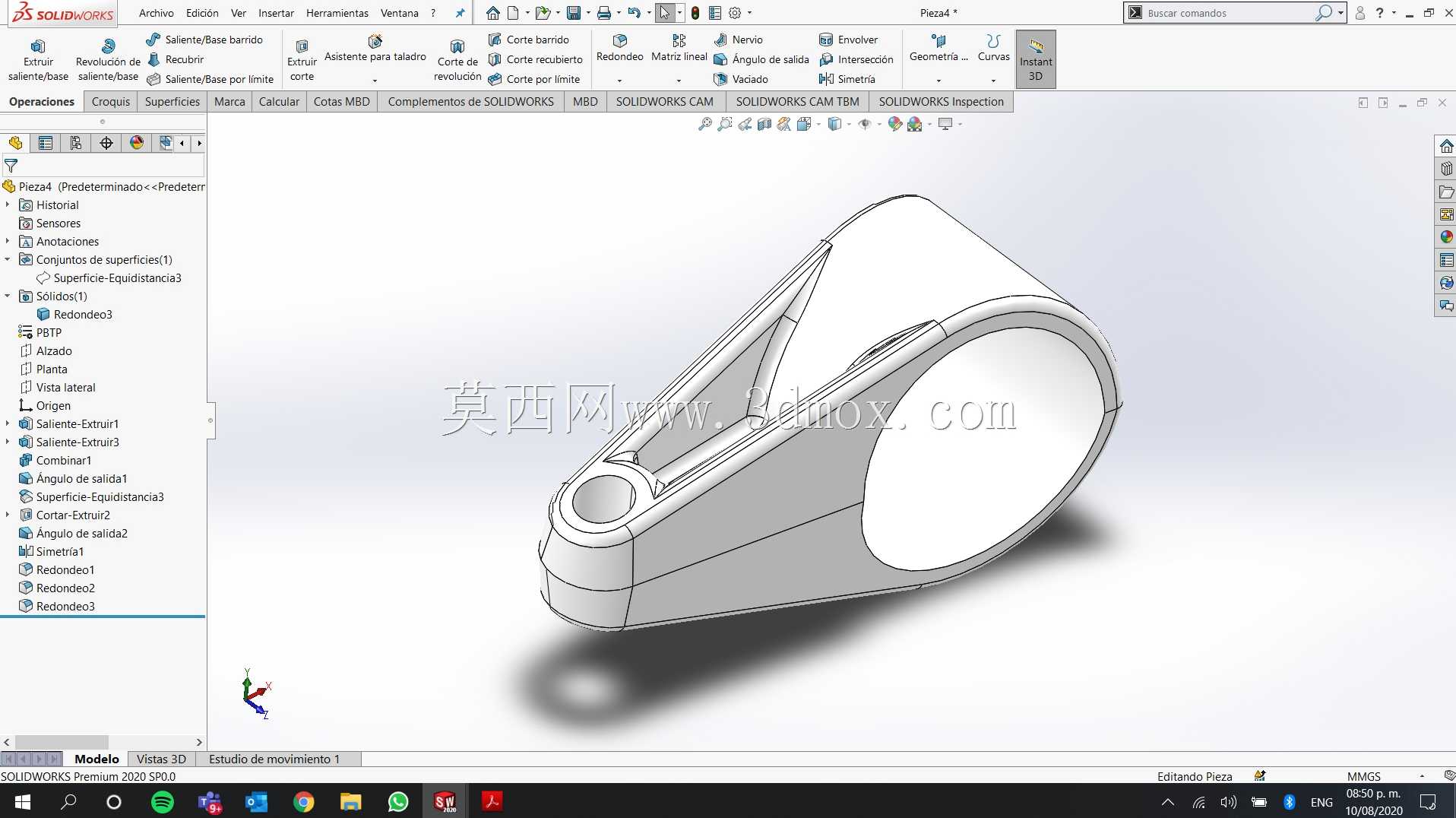

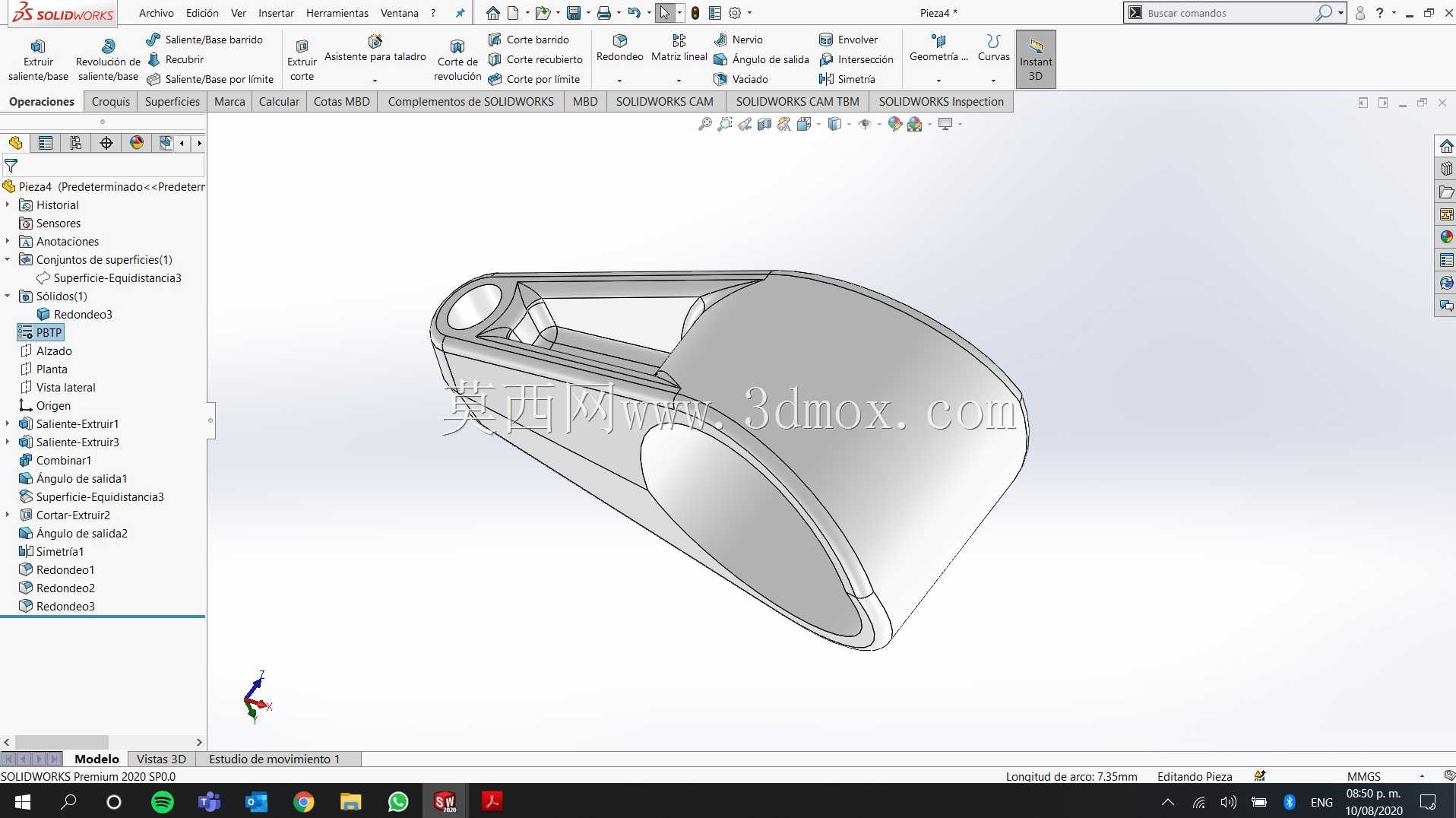

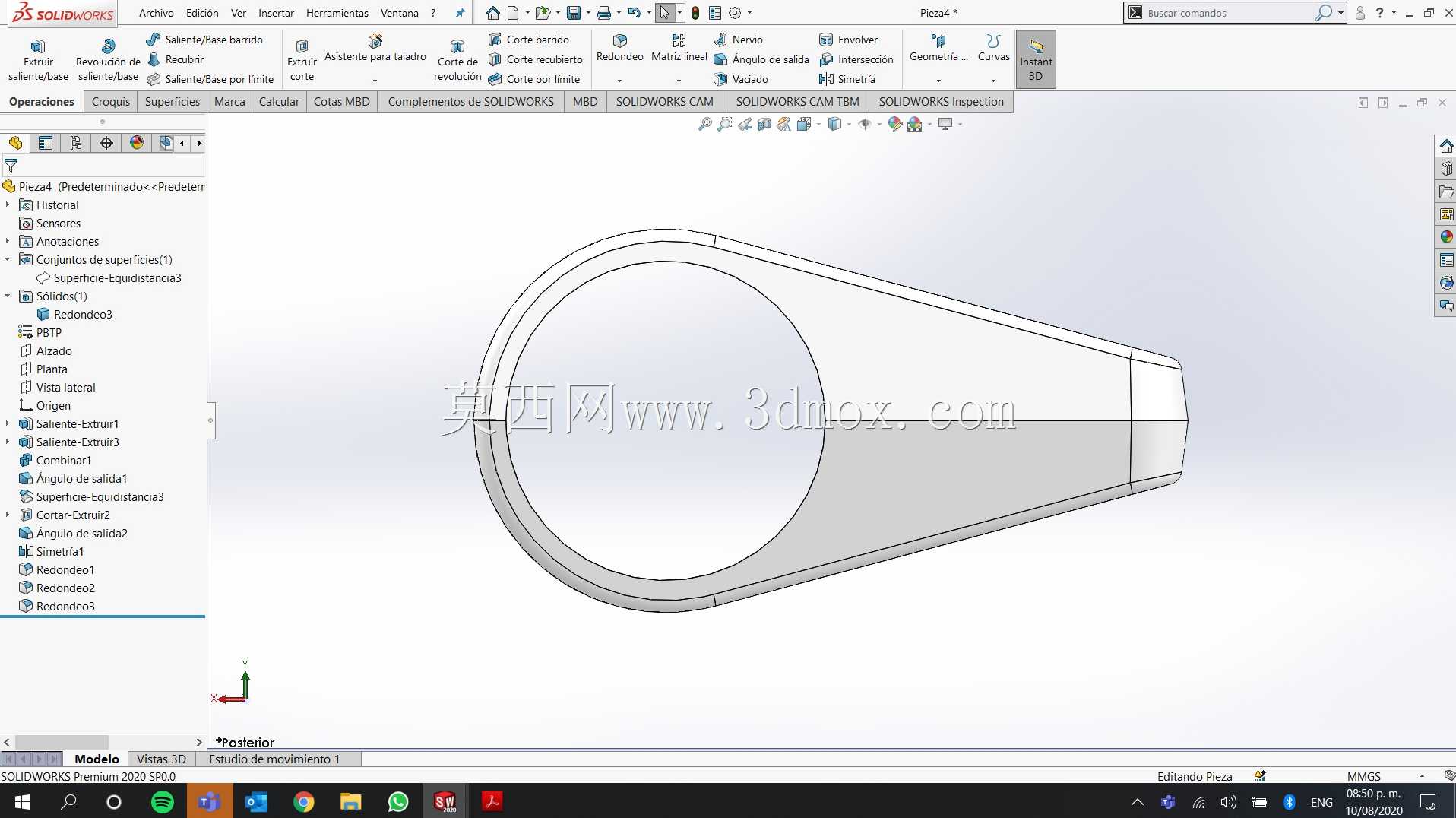

该结构件属于机械传动与支撑系统中的异形连接承载部件，常见于需要兼顾轻量化与定向受力传递的设备装配场景，比如轻型代步工具的摇臂连接端、小型自动化设备的摆杆支撑位、户外便携折叠器械的铰接节点处，这类场景往往要求构件在有限的安装空间内，同时承受径向的环向箍紧力与轴向的摆动力矩，不能出现应力集中导致的疲劳断裂。从结构设计逻辑来看，构件主体采用大直径环形端作为主安装基准，环形内壁预留均匀的配合公差带，可直接套接在对应直径的销轴或固定轴上，内壁表面粗糙度要求控制在Ra1.6以内，保证转动或固定配合时的接触均匀性，避免局部偏磨。从环形端延伸出的锥形臂体采用变截面设计，靠近环形端的位置截面厚度更大，用于承接环形端传递来的分散载荷，臂体内部设置纵向加强筋结构，筋条高度沿臂体延伸方向逐步收窄，在不额外增加整体壁厚的前提下提升臂体的抗弯曲形变能力，臂体末端设置同轴小圆孔，作为副连接点位，可穿装锁紧螺钉或铰接小直径连杆，实现与其他构件的联动。在安装边界层面，环形端的外径尺寸控制需匹配周边构件的避让间隙，臂体的外轮廓做了连续的圆弧过渡处理，不存在尖锐棱角，既避免装配时刮擦操作人员或相邻管线，也能减少应力集中点。整个构件的外形采用一体化流线型设计，没有多余的冗余结构，在满足受力要求的前提下尽可能去除非承载区域的材料，实现自重控制，适配对载荷重量有严格要求的移动类设备装配需求。设计过程中需重点校核环形端与臂体衔接位置的应力分布，该位置是载荷传递的核心拐点，需通过圆角过渡优化应力流线，避免长期交变载荷下出现裂纹，同时小圆孔的位置度公差需严格控制，保证与主环形端的中心距偏差在允许范围内，确保装配后联动动作的顺畅性，不会出现卡滞或装配干涉问题。
