复古电脑适配电源外壳替换结构设计

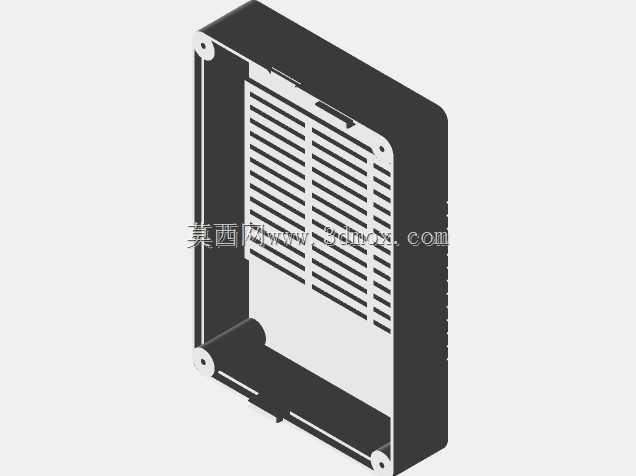

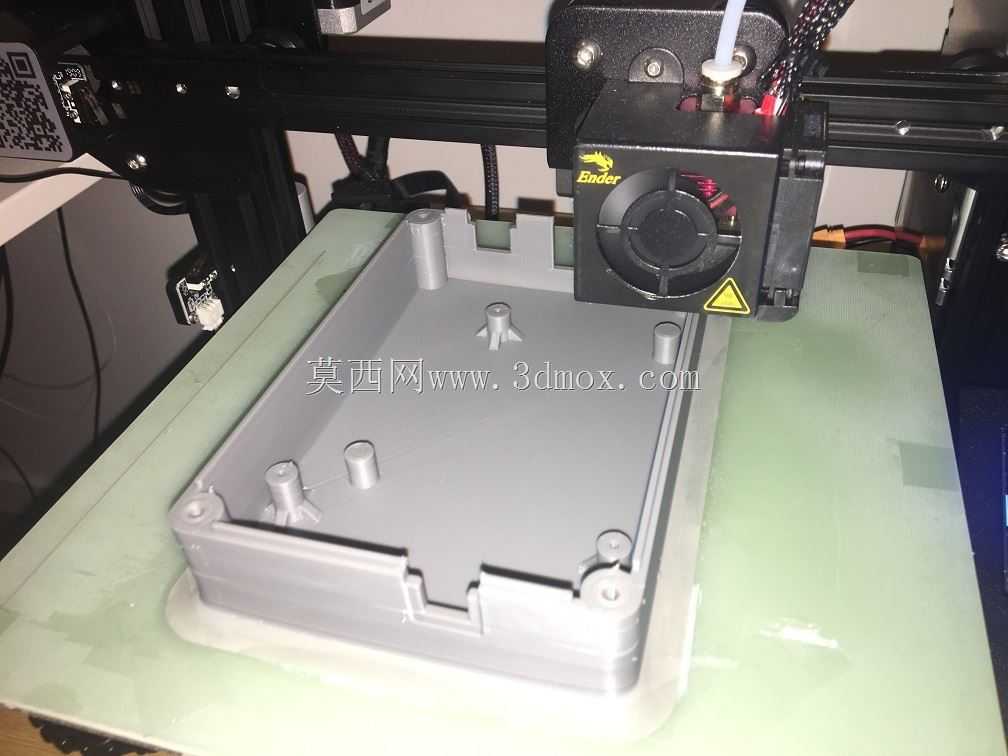

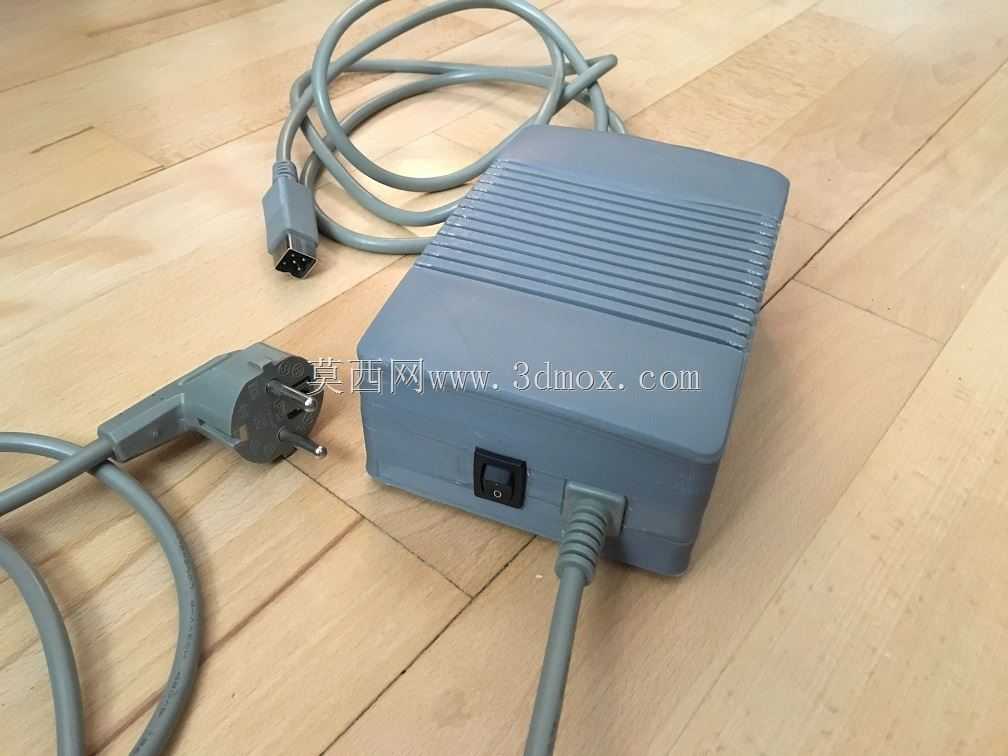

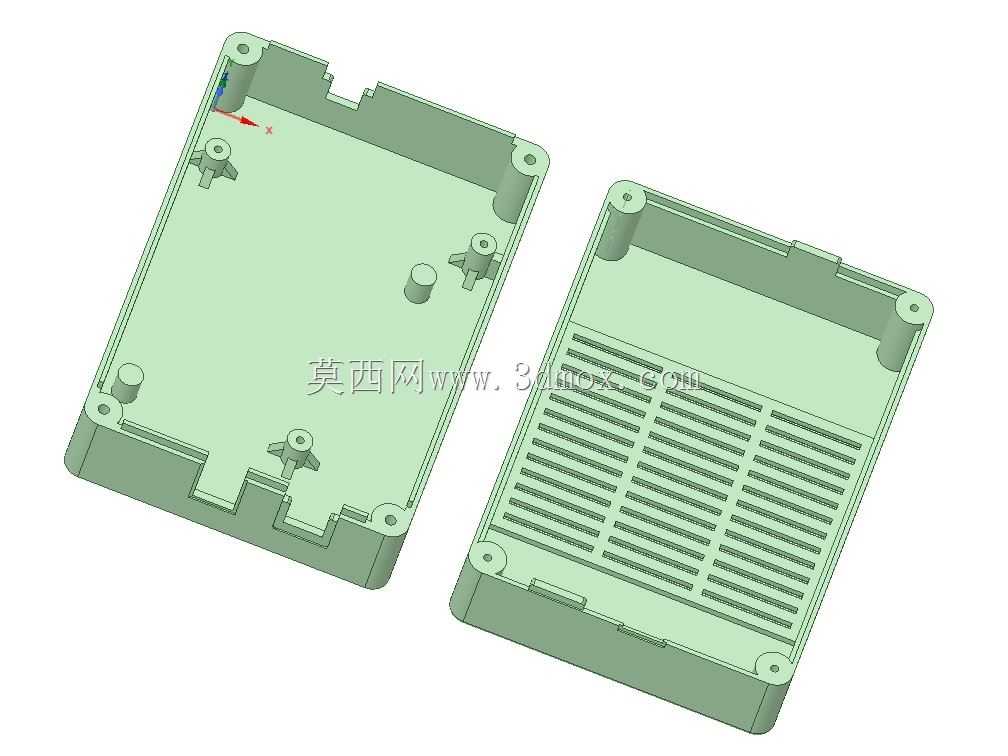

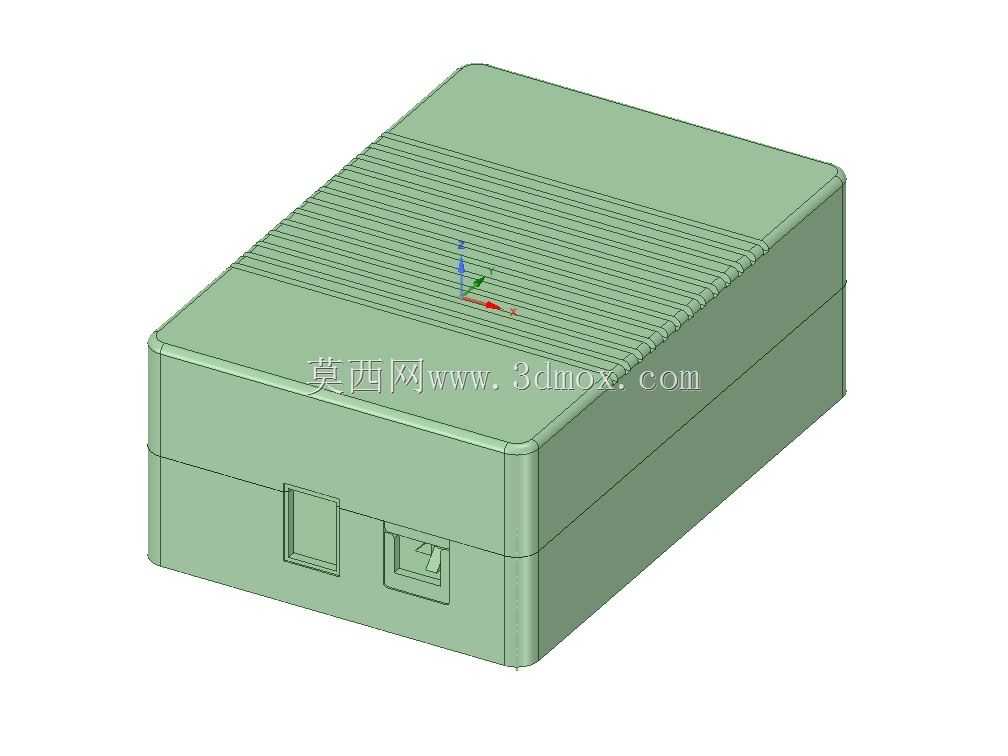

这款壳体是针对老式家用计算机外置供电单元做的替换结构设计，主要面向复古数码硬件维护、老旧主机复原的应用场景，解决早年原装电源壳体老化脆裂、卡扣断裂、散热格栅积灰堵塞无法清理的实际问题。日常使用场景里，老式Amiga主机的外置电源长期放置在桌面或桌下角落，原壳体多为早年普通ABS材质，经过数十年使用容易出现边角磕碰碎裂、开关安装位松垮、线材出口处应力开裂的问题，这款替换壳体完全匹配原装电源的内部元件安装位，不需要改动内部电路板、变压器、整流模块的固定结构，直接将原有内部组件转移安装即可使用。从功能特性来看，壳体上表面设计了连续的平行散热格栅，对应内部发热元件的排布位置，能够在不额外增加风扇的前提下，依靠自然对流带走电源工作时产生的热量，避免封闭壳体导致内部积热、元件寿命缩短的问题。壳体侧面预留了船型开关的精准安装位，开口尺寸匹配常用的KCD1系列船型开关，不需要二次修磨就能直接卡装固定，同时在线材出口位置设计了带多道环形防滑槽的出线结构，能够紧密贴合电源线外皮，避免线材被拉扯时直接牵拉内部接线端子，降低接线松脱短路的风险。设计过程中优先考虑了3D打印的工艺适配性，壳体壁厚做了均匀化处理，整体壁厚控制在2.2mm，避免打印过程中出现壁厚差异过大导致的翘曲变形，顶部散热格栅的筋条厚度统一设置为1.8mm，既保证足够的结构强度，不会在日常挪动时出现格栅断裂，也不会因为筋条过厚导致打印时出现积料、表面凹凸的问题。安装边界方面，壳体整体外形完全复刻原装电源的轮廓尺寸，长宽高分别匹配原有壳体的安装空间，底部的四个边角做了小尺寸的垫高凸台，放置在桌面时能够让壳体底部和桌面之间留出2mm的间隙，避免底部直接贴住桌面磨损表面，同时也能辅助底部的空气流通，提升整体散热效率。壳体的上下盖采用卡扣式配合结构，不需要额外加装螺丝固定，卡扣的扣合量设置为0.6mm，既保证扣合后上下盖不会轻易松脱，也不会因为扣合量过大导致拆装时掰断卡扣，日常维护清理内部积灰时，只需要用平口工具沿接缝处轻轻撬动就能分开上下盖，不需要做破坏性拆解。考虑到打印材料的收缩率问题，所有安装孔位、卡扣位置都做了适配ABS材料打印的尺寸补偿，打印完成后不需要额外打磨修整就能顺利完成组装，电源输入输出端的接口位置完全对齐原有开孔，不会出现线材弯折、接口对位不准的问题，日常挪动电源时也不会因为壳体错位挤压内部元件。
