七英寸HDMI触控显示模组结构设计

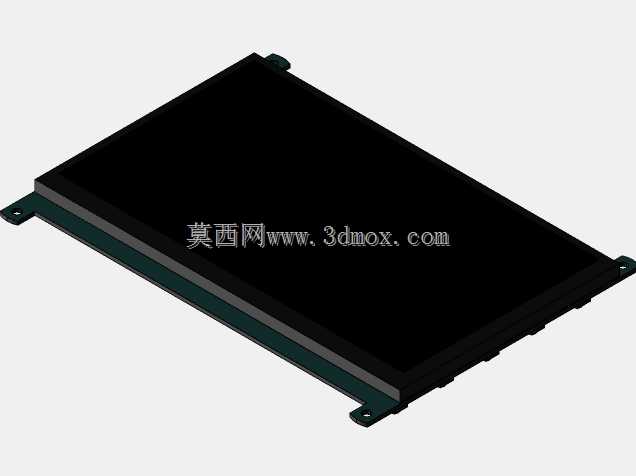

做嵌入式设备的人机交互选型时，带触控的显示模组是绕不开的核心部件，这款7英寸规格的触控显示单元，在工业控制终端、小型检测设备、桌面级调试装置里的适配度很高。从结构设计来看，整个模组采用窄边堆叠布局，液晶层、触控感应层、背光模组、驱动控制板依次层叠固定，侧边预留的安装耳带定位孔，刚好匹配常用的嵌入式面板安装孔距，不需要额外做转接支架就能直接固定在设备面板上，安装耳的厚度做了减薄处理，不会突出面板正面影响外观平整度。

实际使用场景里，这类带XPT2046触控控制的显示屏，不需要额外外接触控采集板，通过HDMI接口就能传输视频信号，触控信号走集成排线，能大幅减少设备内部的走线数量，对于内部空间紧凑的小型工控设备来说，能省出不少布线空间，也能降低走线干扰带来的触控漂移问题。屏幕分辨率为1024x600，对于工业设备的参数显示、操作按钮布局来说足够用，不会因为像素过低导致操作控件显示模糊，也不会因为分辨率过高给主控带来不必要的渲染压力。

设计时特意把控制电路部分做了下沉处理，整个模组的厚度控制在常规嵌入式安装的预留尺寸范围内，屏幕正面的黑边宽度做了统一，不管是横装还是竖装都能保持视觉对称，侧边的接口位置做了内凹设计，插上线材后不会突出模组背面，安装时不需要在设备外壳上额外预留线材避让槽。触控层采用电阻式触控方案，戴工业手套也能正常操作，适配车间、户外作业等不方便裸屏操作的场景，屏幕表面的保护层做了防刮处理，日常操作接触不会轻易留下划痕。

从安装边界来看，模组四个角做了微小的圆角处理，嵌入面板时不会因为直角应力集中导致面板开裂，背面的散热区域没有布置凸起元件，贴装导热垫就能直接和设备内部的散热结构接触，长时间点亮也不会出现局部过热导致的显示色差问题。整个结构没有多余的外露卡扣，全部采用内部卡扣加侧边点胶的固定方式，组装完成后整体结构强度足够，常规的设备运输振动不会导致层间移位，也不会出现触控层和液晶层偏移导致的触控坐标不准问题。
