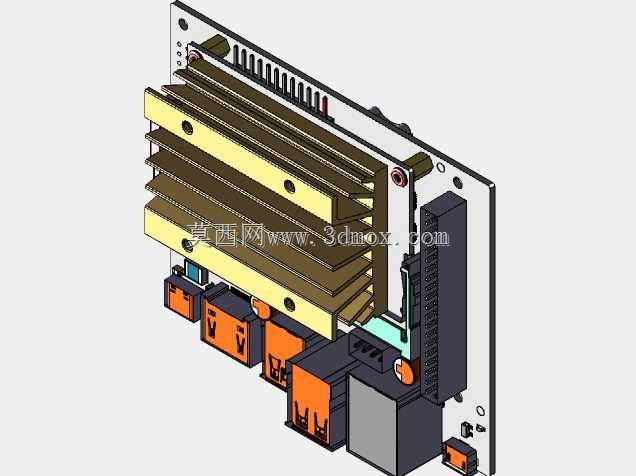

英伟达Jetson Nano 2GB开发板结构设计

这款嵌入式主控板的结构设计，完全围绕边缘AI计算场景的实际部署需求展开，在紧凑的板型空间内完成了核心计算模块、散热组件、接口单元的合理排布，可直接适配智能安防终端、小型机器人主控、工业边缘数据采集节点、AI教学实验装置等多类应用场景，作为整套设备的算力核心承担图像识别、传感器数据处理、外设逻辑控制等核心任务。设计过程中优先考虑了板载元件的安装干涉问题，散热鳍片采用层叠式平行排布结构，鳍片间距经过气流路径校核，可在无主动风扇的工况下保证核心芯片的热量及时散出，避免高负载运行时出现过热降频问题，鳍片通过定位柱与PCB板精准对位，固定孔位与板载安装孔完全同轴，装配时无需额外调整即可完成锁附。接口区域的布局充分考虑了外接设备的插拔操作空间，C型电源输入接口布置在板边侧方位置，三个USB端口沿板边横向排布，相邻接口之间预留了足够的插头插拔间隙，即使使用尺寸较大的工业级USB接头也不会出现互相干涉的情况，同时板型设计取消了M2插槽结构，将节省出的板上空间分配给电源滤波电路与接口防护电路，提升复杂工业供电环境下的运行稳定性。安装边界方面，整板的固定孔位按照嵌入式设备通用安装标准设置，孔位间距匹配常见的工控外壳、机器人载板的安装点位，板体边缘预留了绝缘安全距离，避免装配时与金属外壳接触造成短路，板上最高元件为散热鳍片组件，整体高度控制在常规嵌入式外壳的内部容纳尺寸范围内，无需额外加高外壳即可完成整机装配。所有板载接口的高度均与板边齐平，外接线缆后不会额外占用板体上方的堆叠空间，支持多板层叠安装的紧凑部署需求，PCB板的边角做了圆弧过渡处理，装配过程中不会划伤操作人员或损坏周边线材，每个接口的丝印标识位置都避开了插头遮挡区域，现场接线调试时可快速识别接口定义，减少接线错误概率。
