STM32F103C8T6核心控制开发板结构设计

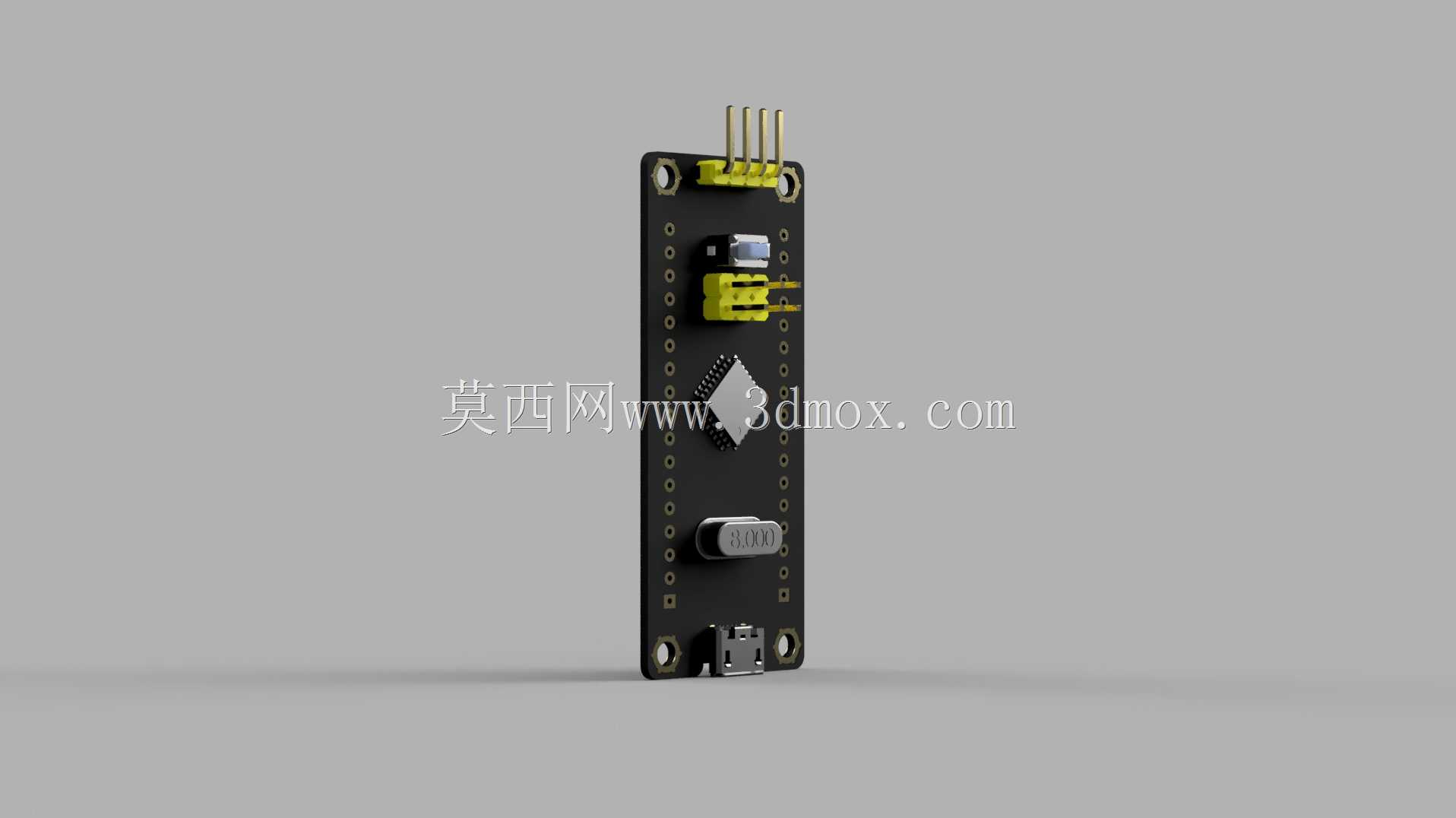

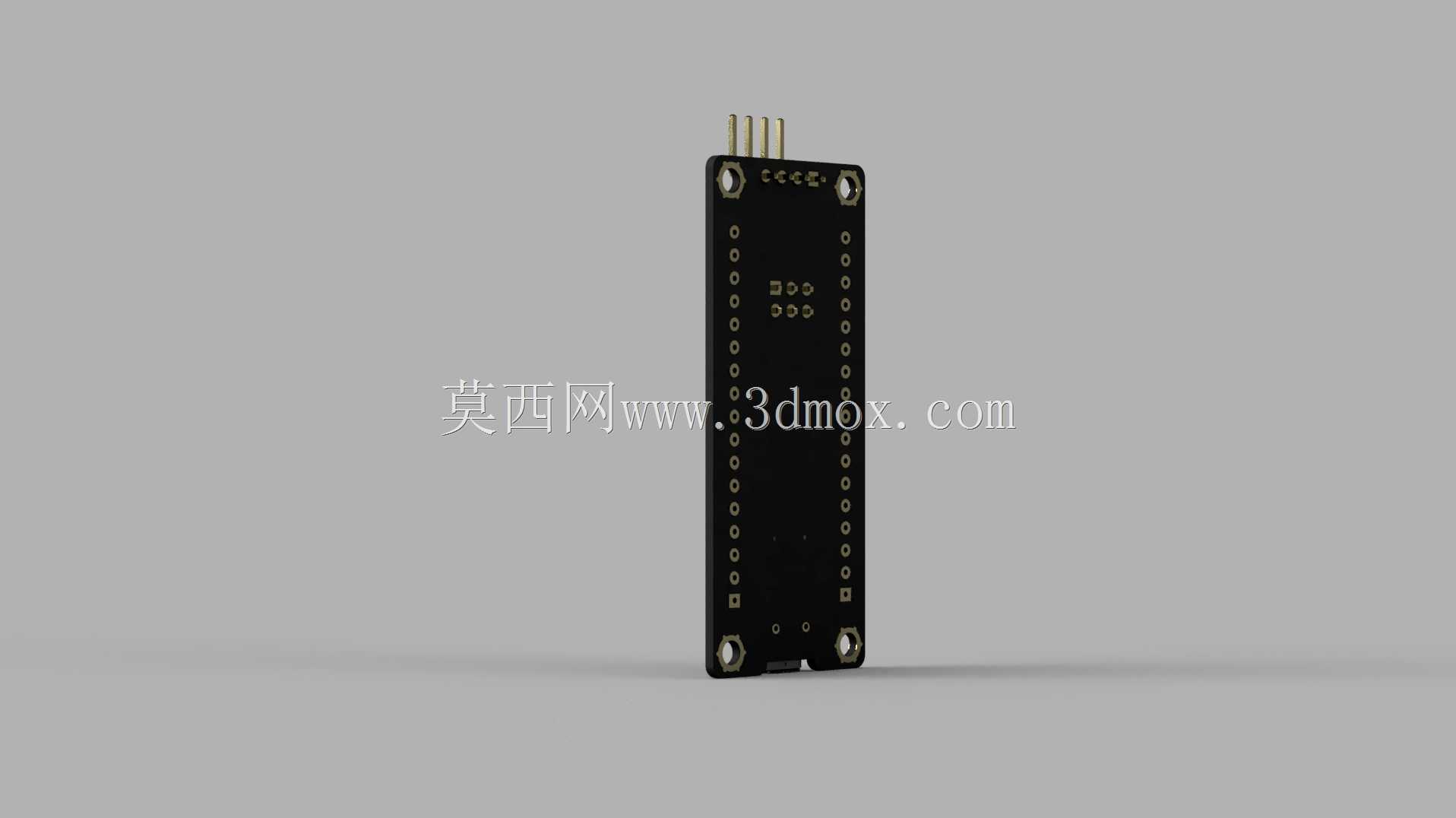

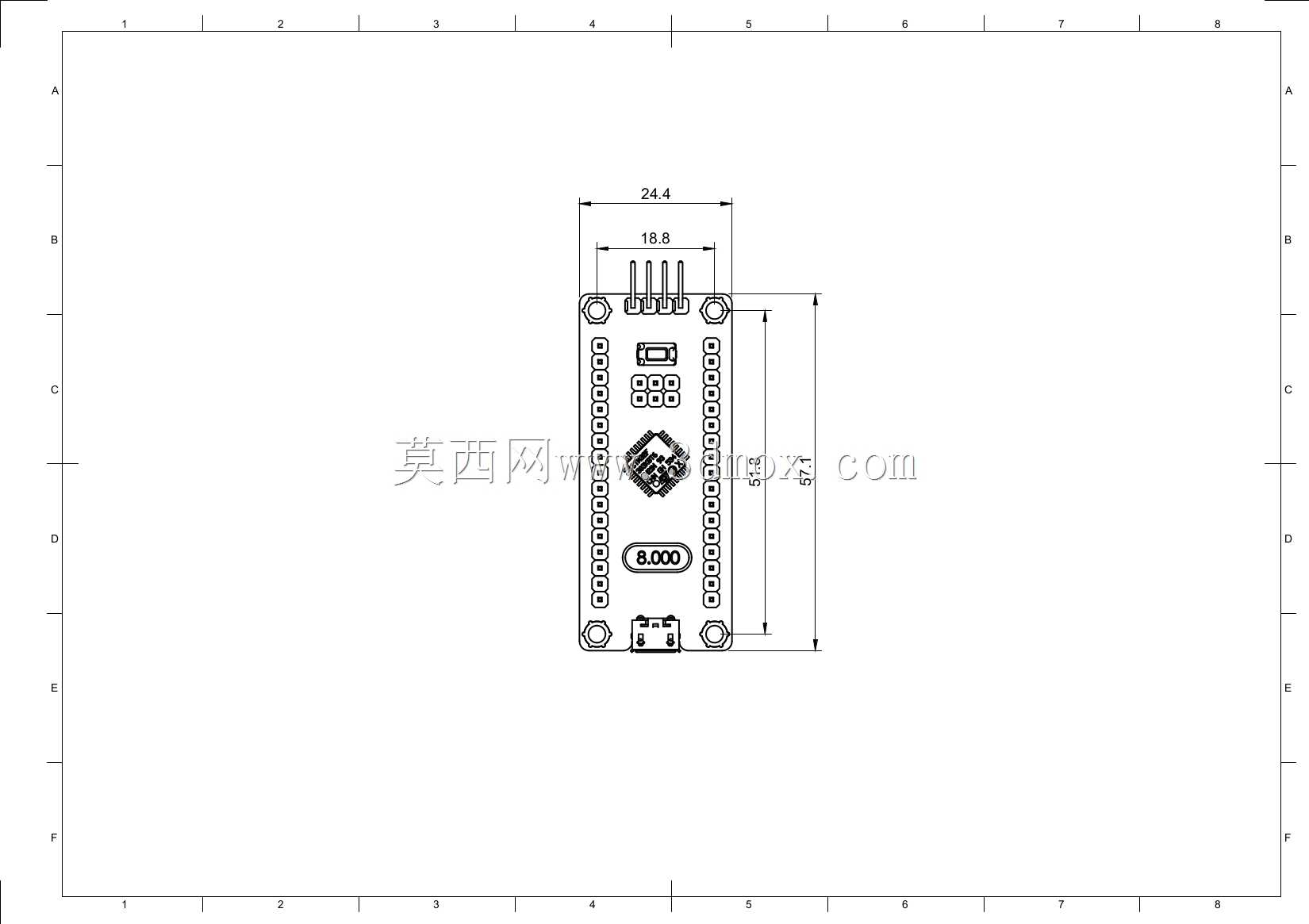

这款STM32F103C8T6核心控制板的三维建模，完全遵循实物元器件的实际安装尺寸完成，所有引脚排针的间距严格匹配2.54mm标准接插件规格，板体四角预留的安装孔位对应M2规格铜柱安装尺寸，可直接嵌入到各类小型嵌入式控制项目的结构设计中完成装配干涉校验。从实际工程应用场景来看，这类核心板常被用于小型智能硬件原型开发、教学实验平台搭建、简易工业控制节点设计中，建模时完整还原了板载所有元器件的外形轮廓与高度差，包括主芯片、晶振、复位按键、USB接口、排针组的实际凸起高度，结构设计人员在做整机外壳设计、堆叠式安装布局时，可直接调用该模型完成空间避让校验，避免出现元器件与外壳、其他板卡干涉的问题。设计思路上完全复刻了实物的布局逻辑，将高频晶振布置在紧邻主芯片时钟引脚的位置，排针沿板体长边两侧对称排布，既满足最小系统的信号走线要求，也兼顾了外接杜邦线时的插拔操作空间，板体边缘做了圆角处理，避免尖锐边角在装配时划伤线材或操作人员。从安装边界来看，板体整体为窄长型结构，宽度适配标准面包板中间槽的安装尺寸，可直接插装在面包板上完成原型搭建，底部USB接口的突出长度预留了足够的公头插拔空间，不会出现插装时被周边结构件挡住的情况。建模时对板载元器件的分件做了清晰区分，不同功能的元器件对应独立的模型实体，结构设计人员可根据实际项目需求，快速测量任意点位的尺寸参数，比如排针顶端到PCB板面的高度、USB接口的外伸长度、按键的按压行程空间，这些细节参数在做整机结构设计时直接决定了外壳开孔位置、支撑柱高度、内部走线空间的预留是否合理。在嵌入式项目的结构开发环节，这类精准的核心板模型能大幅减少反复打样调整的次数，设计人员不需要拿到实物就能完成整体布局的验证，尤其是在做紧凑型智能硬件设计时，每毫米的空间预留都需要精准匹配，该模型完整还原了所有元器件的实际占位，不管是卧式安装还是立式排针插接的安装方式，都能通过模型提前验证装配可行性。
