戴尔P2417H商用办公显示器外观结构

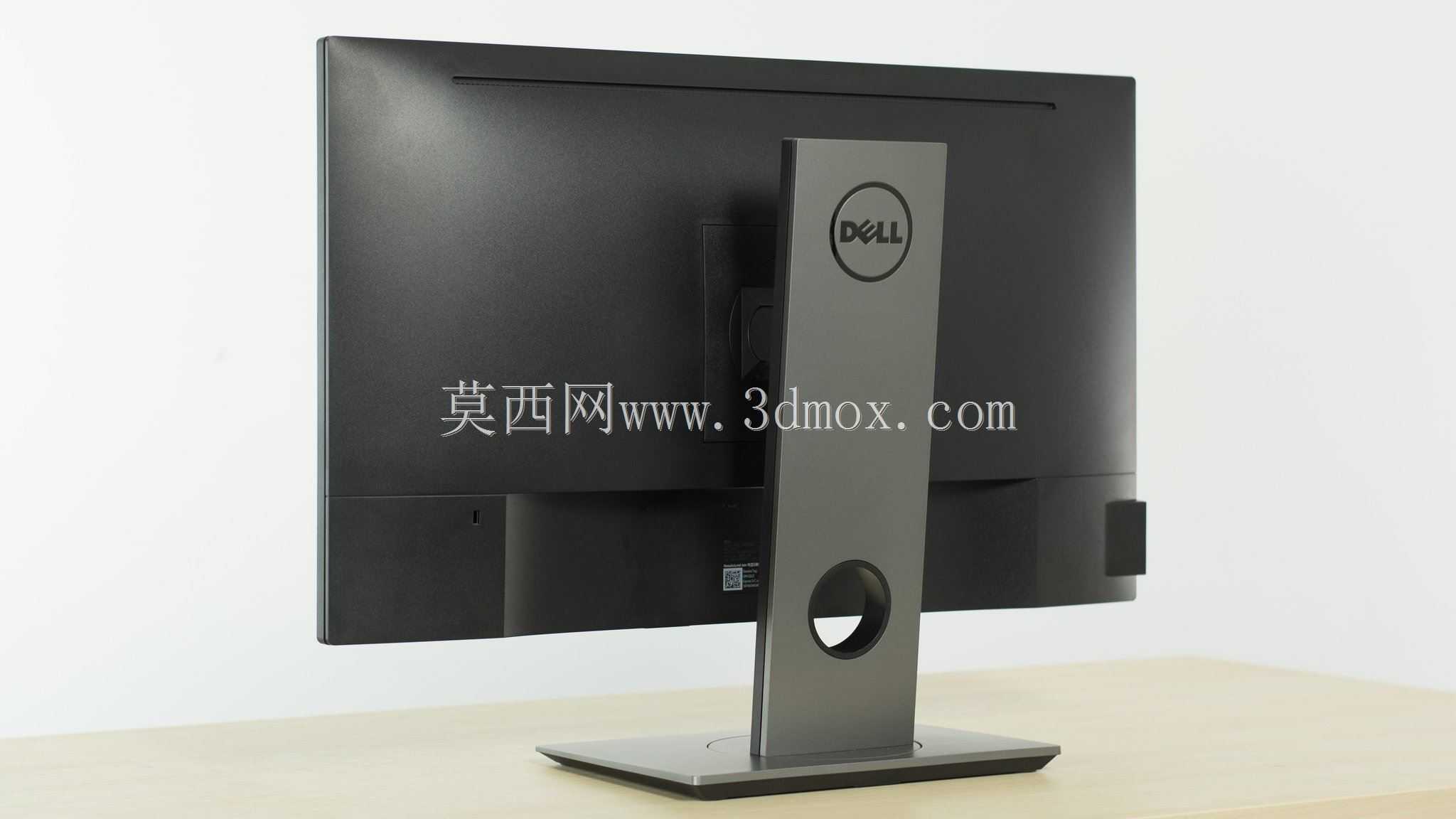

这款显示器的结构设计充分考虑了办公场景的长期使用需求，背部的支架集成了升降、俯仰调节功能，支架中部的圆形理线孔可以将桌面的视频线、电源线规整收纳，避免办公桌面线材杂乱影响操作空间。从实际安装边界来看，其方形底座占用桌面纵深约20厘米，横向宽度约18厘米，支架升降行程可达130毫米，俯仰角度调节范围在-5度到21度之间，能够适配不同身高用户的坐姿视线高度，减少长期伏案办公的颈部疲劳。

在功能特性层面，这款定位商用办公的显示设备，背部接口区域采用下沉式布局，包含DP、HDMI、VGA视频输入接口以及USB扩展接口，接口区域预留了足够的插拔操作空间，无需挪动整机即可完成线材的插拔更换。背部的散热格栅采用隐藏式布局，沿机身上下边缘排布，既保证了内部驱动板、背光模组的散热效率，又不会破坏背部整体的简洁外观，适配开放式办公区、独立工位、监控调度台等多种使用场景。

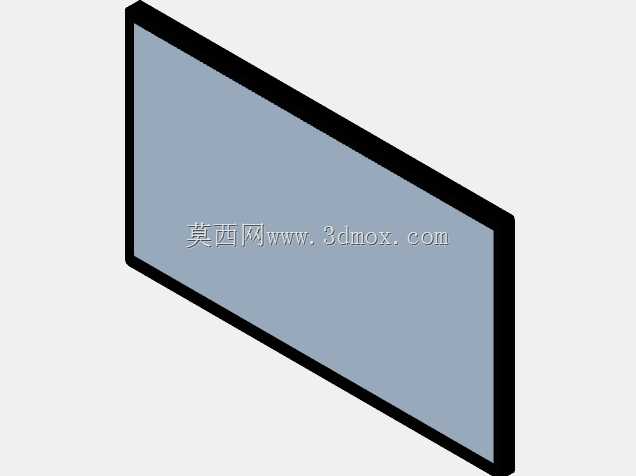

从建模设计思路来看，整机外观的曲面过渡都做了圆角处理，屏幕边框采用窄边设计，屏幕与背部壳体的拼缝公差控制在0.3毫米以内，还原了实物的装配精度。支架与屏幕连接的快拆结构也做了细节还原，按下卡扣即可完成屏幕与支架的分离，支持壁挂安装场景，壁挂孔位遵循标准VESA100*100毫米规格，可搭配显示器支架臂使用，进一步释放桌面可用空间。

在实际工程应用中，这类显示器模型可用于办公工位布局仿真、监控操作台人机工程验证、智慧办公场景可视化搭建等环节，建模时还原的安装尺寸、调节行程参数，能够为工位布局设计提供准确的空间参考，避免实际布置时出现设备干涉、视线角度不合理等问题。背部的品牌标识、接口位置、散热孔布局都按照实物比例还原，可用于产品展示、装配演示等可视化场景，帮助设计人员快速完成办公场景的方案搭建与效果验证。
