台式机内置钣金电源盒结构设计

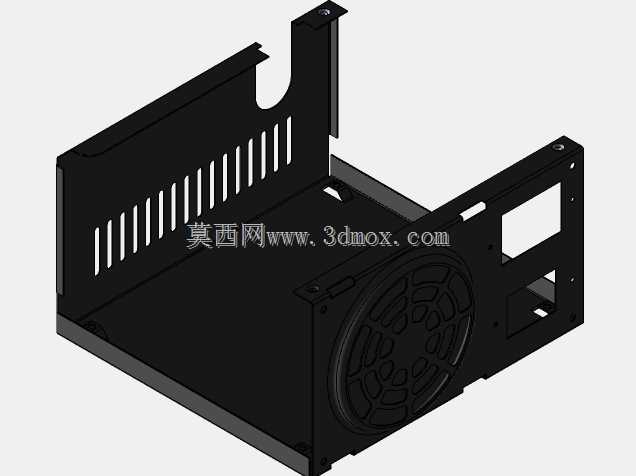

这款钣金电源盒主要应用于台式计算机主机内部，作为ATX标准电源的承载防护壳体，同时承担电源模块的结构固定、电磁屏蔽与散热导流作用，是台式机供电单元的核心结构载体。设计之初优先匹配标准台式机电源的安装孔位边界，壳体整体采用折弯拼接的钣金工艺成型，适配常规激光切割下料工序，所有折弯边预留合理的工艺避让缺口，避免折弯过程中出现材料拉伸开裂问题，同时减少后续二次打磨修边的工序量。从结构布局来看，壳体一侧预留整面的风扇安装位，对应8cm/9cm标准轴流散热风扇的固定孔距，进风侧的壳体侧壁开设等距排列的长条形通风栅格，栅格的开孔宽度兼顾通风效率与电磁屏蔽要求，既保证电源内部元器件工作时的热量能随气流快速排出，又能避免内部电磁信号向外泄漏干扰主机其他板卡工作。壳体的另一侧预留电源输出接口与市电输入接口的安装开孔，开孔尺寸严格匹配标准品字电源插座与主板供电输出线束的走位空间，同时在接口位置设计内折的加强翻边，提升接口区域的结构强度，避免反复插拔线材时出现钣金变形问题。壳体内部预留电源PCB板的固定柱位，柱位高度与PCB板上元器件的最高高度匹配，避免安装后元器件与壳体壁面出现接触短路风险，同时在PCB板对应的高压区域预留绝缘隔离的凸起结构，无需额外粘贴绝缘片即可实现安全电气间隙。安装边界上，壳体的外形尺寸完全适配标准台式机箱的电源安装仓位，侧边的固定耳孔位与机箱电源位的螺丝孔一一对应，安装时可直接推入仓位后锁付固定螺丝，无需额外调整适配。壳体的拼接边采用卡扣预定位加螺丝锁付的组合方式，既提升装配效率，又保证壳体整体的结构刚性，避免电源风扇运行时产生共振异响。在细节处理上，所有钣金边缘都设计了压边处理，去除锐边毛刺，避免生产装配以及后续售后维护过程中划伤操作人员，同时在壳体的接地位置预留专门的接地螺丝孔位，保证电源壳体可靠接地，提升使用安全性。
