阶跃式A214安装板与加热器水槽结构

这套结构件主要面向嵌入式工控类硬件的集成装配场景，日常多部署在工业现场边缘计算节点、小型设备控制单元这类对空间占用、散热效率有硬性要求的工位上。从实际使用逻辑来看，安装板承担整个硬件模组的基底承载作用，所有板载元件、外接接口、散热模组都要通过它完成定位固定，同时还要兼顾装配时的公差适配，避免不同批次PCB板的尺寸偏差导致装配卡滞。加热器水槽则是配套温控需求设计的结构，在低温工况环境下，它可以通过介质循环维持板载核心元件的工作温度区间，避免低温导致的元件启动失效、参数漂移问题，很多户外部署的工控单元都会搭配这类温控结构来提升环境适应性。

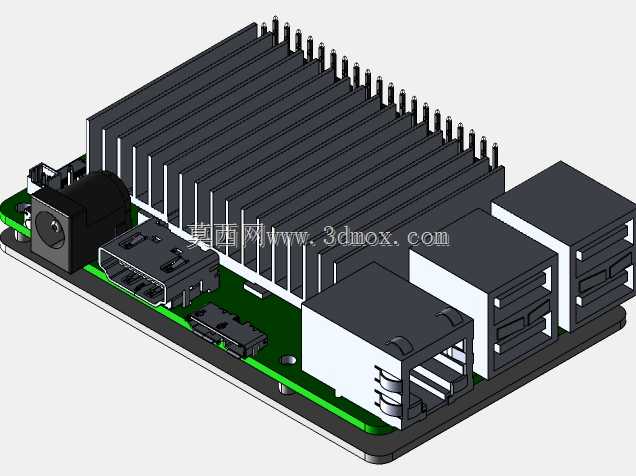

设计过程中首先要梳理清楚各组件的安装边界：底部PCB板的定位孔位要和安装板上的固定柱完全对应，固定柱的高度要预留出板表贴片元件的安全间隙，避免装配时挤压损坏电容、接口针脚这类脆弱元件。上方的鳍片式散热结构直接贴合核心发热元件的位置，鳍片的排布方向顺着设备常规安装时的空气流通方向设置，不用额外加装风扇就能依靠自然对流带走大部分工作热量，适合无持续运维条件的部署场景。侧面排布的多组外接接口，在安装板上预留了对应的让位缺口，缺口边缘做了小尺寸的导向倒角，装配接口组件时可以快速对位，不用反复调整位置就能完成螺丝固定。

外形尺寸上整套结构做了紧凑化处理，横向宽度控制在常规DIN导轨安装位的适配范围内，纵向高度不会遮挡相邻工位的其他模组，安装板边缘预留了四个沉头固定孔，既可以直接锁附在设备壳体的内凸台上，也能搭配转接件固定在标准导轨上。加热器水槽的流道做了等截面设计，介质流动时不会出现局部涡流滞流的问题，流道壁的厚度均匀一致，加工时不会出现壁厚差导致的变形，和安装板的连接位置做了密封槽预留，装配时嵌入密封圈就能达到IP40左右的防护等级，满足一般工业现场的防尘防溅要求。

实际装配验证阶段，这套结构的拆装逻辑也做了优化：散热模组可以单独从安装板上拆卸，不用先拆除周边的接口组件，后期维护核心发热元件时能大幅减少拆解工作量；加热器水槽的进出水口设置在结构侧面靠下的位置，接完管路后不会和上方的散热鳍片产生空间干涉，管路弯折半径也符合常规工业软管的安装要求，不会出现管路死折导致介质循环不畅的问题。
