钢铁侠反应堆电弧反应装置结构设计

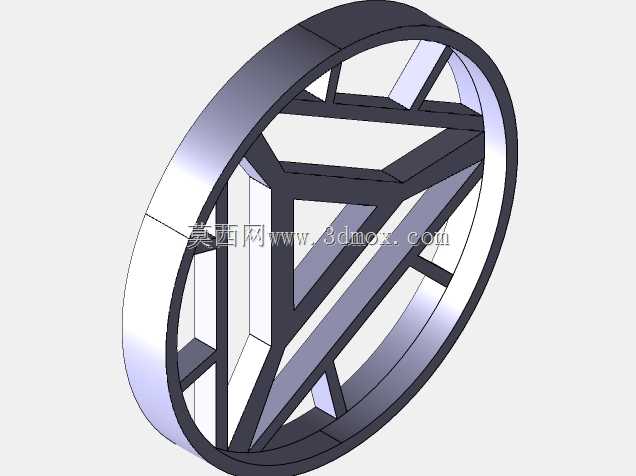

该环形电弧反应构件的设计，最初面向影视道具复刻与科幻主题展陈场景落地，同时可作为科幻IP衍生的机械结构教学参考样件，帮助结构设计从业者理解环形辐条式支撑的受力逻辑。从实际用途来看，该构件还原了影视设定中电弧反应装置的核心外观特征，实体化后可用于主题展馆的静态展示、cosplay道具的核心装配模块，也可作为机械结构课程中辐条式环形支撑的教学演示样件，帮助学习者理解薄壁环形结构的支撑布局逻辑。设计过程中优先考虑了环形外框的结构刚性，外框采用等截面薄壁圆环设计，壁厚均匀控制在适配常规3D打印与机加工的公差范围内，避免加工过程中出现薄壁变形问题。内部支撑辐条采用非对称三角布局，并非均匀排布的常规辐条结构，这种设计一方面还原了影视原作的视觉特征，另一方面通过三角结构的力学特性，在减少整体用料、降低构件自重的同时，保证了环形外框各个方向的抗形变能力，避免环形构件受径向力时出现椭圆化变形。从安装边界来看，该构件为独立的环形单体结构，轴向厚度与外圆直径的比例控制在1:8左右，既可以单独作为展示件摆放，也预留了与后续外壳、发光模块装配的贴合面，外圆内侧与辐条衔接处做了小圆角过渡，避免应力集中导致的结构断裂，同时也能提升加工后的表面质感。在功能特性上，该结构没有额外的运动部件，属于静态承载与展示类构件，辐条之间的镂空区域既可以预留出发光元件的安装空间，也能进一步降低整体重量，适配手持道具的轻量化需求。设计时特意将所有辐条与外框的衔接处做了等圆角处理，没有尖锐棱角，既符合道具使用的安全要求，也能减少CNC加工时的刀具路径拐点，降低加工难度。从结构选型的角度来说，这种非对称辐条环形结构的设计思路，也可以迁移到部分需要轻量化环形支撑的工业场景中，比如小型设备的防护外框、特种灯具的散热支撑环等，通过调整辐条的排布角度与截面尺寸，就能适配不同的载荷需求。整个构件的所有面都做了拔模斜度适配，不管是采用增材制造还是减材加工，都能顺利完成生产，不需要额外做结构拆分，单个构件即可完成核心外观的呈现，减少后续装配的工作量。
