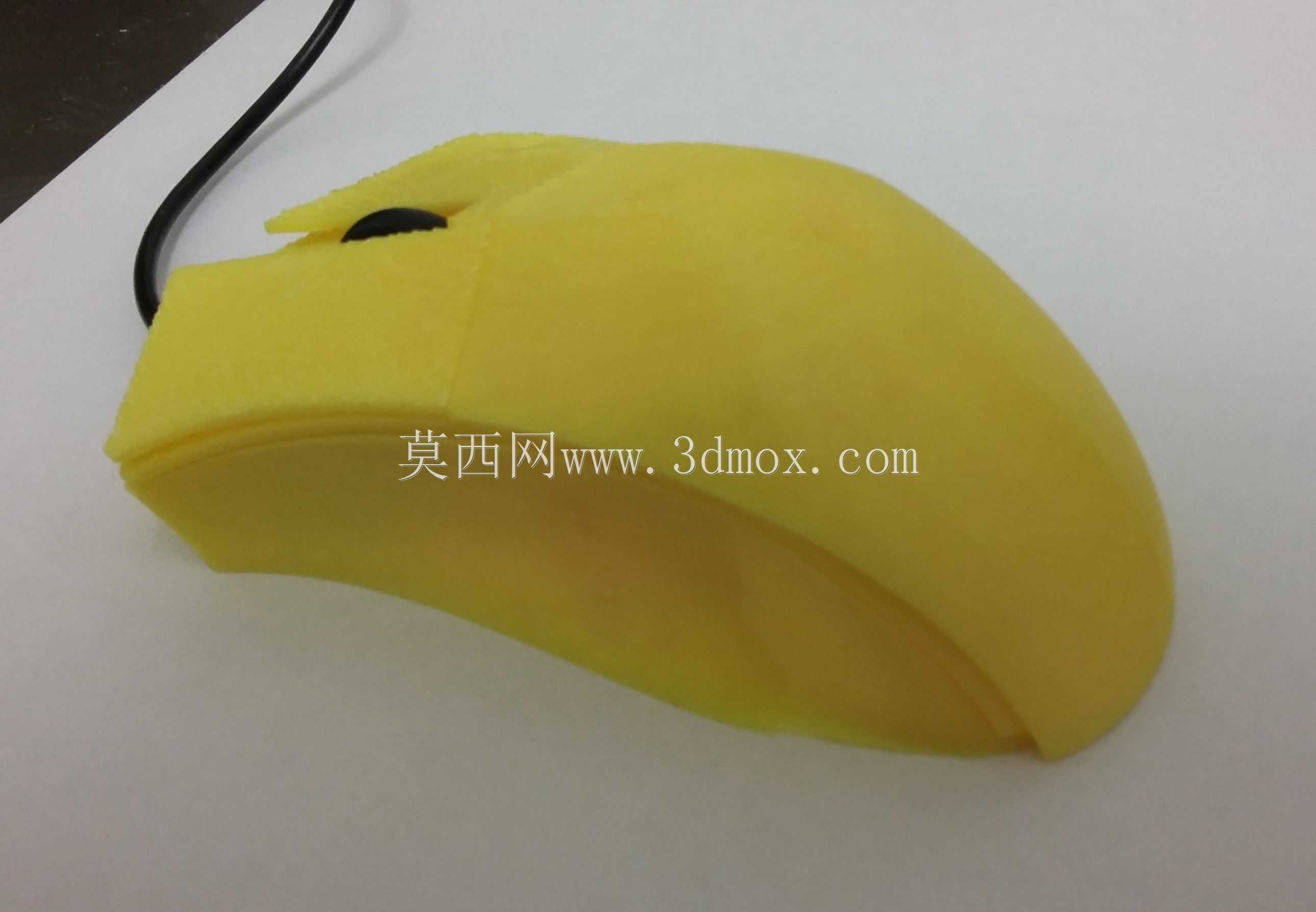

适配网关电路板的3D打印人体工学鼠标

这款可3D打印的鼠标结构，核心定位是面向DIY外设改装、小批量定制外设生产场景的适配方案，设计之初就锚定了现有市售网关鼠标的通用电路板规格，不需要使用者重新绘制电路、开模制作内部支撑结构，直接沿用成熟网关鼠标的PCB板、微动开关、滚轮编码器与电池模块即可完成组装，大幅降低了定制鼠标的制作门槛。从实际使用场景来看，这类结构既可以满足外设爱好者根据自身手型调整握持曲面的个性化需求，也能适配工业控制工位、特殊作业环境下对鼠标外形有非标准要求的使用场景，比如需要戴薄手套操作的工位，可以通过调整外壳壁厚与按键间隙，避免操作时的卡滞问题。设计过程中优先考虑了3D打印工艺的成型特性，所有外壳壁厚控制在1.8mm-2.2mm区间，既保证FDM打印时的结构强度，又不会因为壁厚过大导致打印耗材浪费、成型周期过长；所有卡扣结构的拔模斜度统一设置为1.5度，不需要额外添加支撑结构就能顺利打印，按键与上盖的配合间隙预留0.3mm，既保证按键按压时的顺畅回弹，又不会出现晃动松垮的问题。外形层面采用了右手人体工学的曲面过渡，掌心支撑区域的隆起高度适配17cm-19cm长度的成年男性手型，拇指侧的内凹曲面贴合自然握持时的拇指摆放位置，避免长时间使用时的拇指悬空疲劳；侧键位置预留了通用微动的安装位，使用者可以根据自身使用习惯选择是否加装侧键。安装边界上，内部腔体完全匹配常规网关鼠标的电路板尺寸，固定柱的位置与PCB板上的安装孔位完全对齐，不需要额外打孔或者打磨就能完成电路板的固定，滚轮位置的开槽尺寸兼容常规8mm直径的鼠标滚轮，底部的脚贴槽预留了0.5mm深度，适配通用特氟龙脚贴的厚度，不需要后期打磨调整就能保证鼠标在鼠标垫上的滑动顺畅。整个结构拆分了上盖、下盖、按键三个独立打印部件，部件之间的定位卡扣做了防呆设计，组装时不会出现装反、错位的问题，不需要额外使用螺丝就能完成壳体的扣合固定，拆解维护时只需要用撬片沿壳体缝隙就能拆开，方便后期更换微动或者清理内部灰尘。
