半导体制冷用TEC1-12706珀尔帖元件

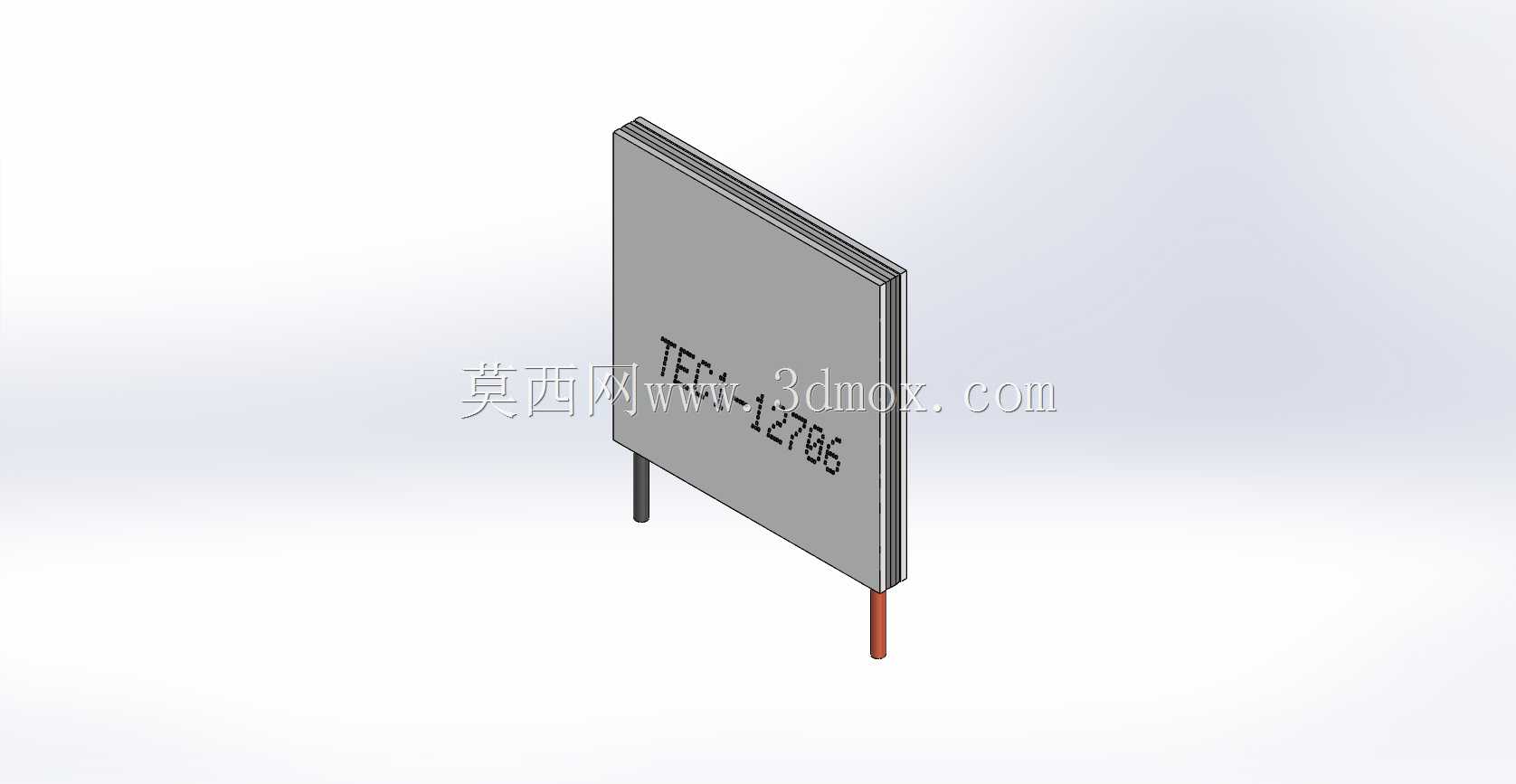

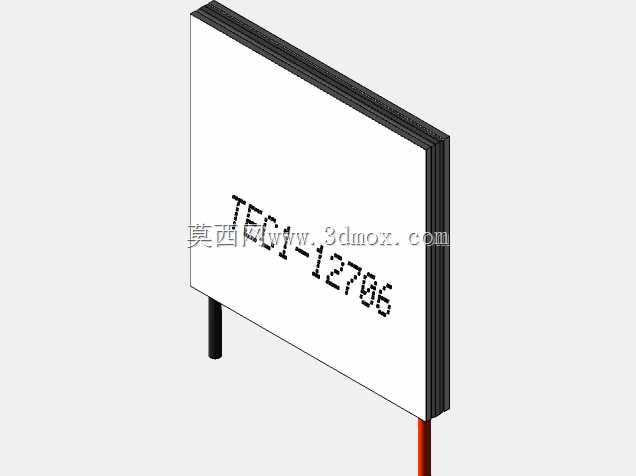

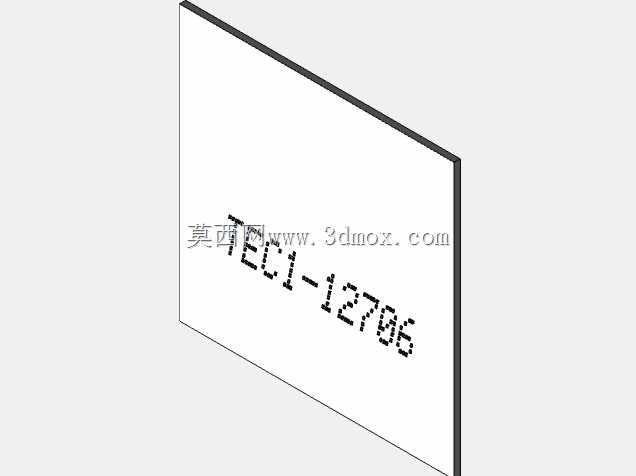

这款珀尔帖元件是半导体制冷系统里的核心执行部件，日常做温控设备选型、小型制冷装置结构设计时经常会用到，不管是桌面级小型恒温箱、CPU辅助散热模组、医疗设备的局部温控单元，还是车载小冰箱的制冷核心，都能见到同规格元件的应用场景。从结构设计上看，元件主体为方形层叠薄片结构，冷、热端面为平整陶瓷基板，表面做了绝缘处理，安装时可以直接贴合导热界面材料，不需要额外做绝缘隔离，能减少热阻提升换热效率。两根引出引脚分别布置在元件单侧边缘，引脚长度预留了足够的接线操作空间，焊接导线时不会因为操作空间不足碰伤元件本体，引脚做了镀锡处理，焊接时上锡速度快，能减少虚焊概率。做结构设计时要注意，该系列元件的安装固定不能过度挤压，陶瓷基板脆性较高，锁紧压力过大会出现基板碎裂导致元件报废，通常设计安装结构时会采用周边压合固定的方式，避开元件中心的半导体晶粒区域，压力均匀分布在基板边缘，保证冷热端面和换热部件完全贴合的同时不会压损元件。元件的工作原理是基于珀尔帖效应，通电后两个端面会分别形成冷端和热端，冷端贴合需要降温的部件，热端必须搭配对应的散热结构，比如铝挤散热片、水冷头，要是热端散热不及时，会出现冷热端温差快速缩小，甚至元件过热烧毁的情况。选型时要注意，该规格元件的工作电流适配范围覆盖常规直流供电场景，做电路设计时要匹配对应的驱动电源，预留足够的电流余量，避免长时间满负荷运行缩短元件使用寿命。做三维建模时，元件的层叠结构要还原实际的厚度公差，引脚的位置和伸出长度要和实物一致，避免后续做装配干涉检查时出现误差，导致实际生产组装时引脚和周边结构件碰撞。在小型温控设备的结构布局里，这类珀尔帖元件通常布置在需要控温的腔体和散热结构之间，安装时要在冷热端面均匀涂抹导热硅脂或者贴导热垫，填充接触面的微小空隙，提升热传导效率，固定结构的设计要考虑后期维护更换的便利性，不需要拆解整个设备就能完成元件的替换。
