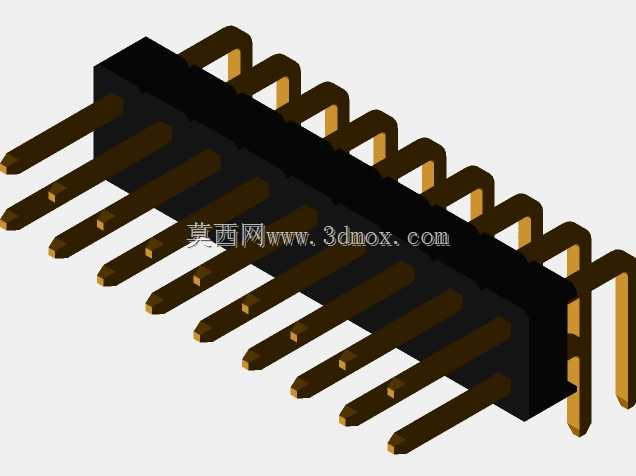

18销2.54mm节距弯针排针接插件结构

在消费电子、工业控制板卡、嵌入式开发板的板间连接场景里，这类弯针排针是极为常用的板级互联元件，主要承担两块PCB板之间的信号与小电流传输作用，相比直针排针，弯针结构能够实现平行板之间的贴装连接，避免直针对接时板间距过大的问题，适配紧凑型设备内部的堆叠安装需求。这款18位弯针排针采用2.54mm标准节距设计，这是电子行业通用的排针排母标准间距，能够和同规格的排母、杜邦线座完美适配，兼容性覆盖绝大多数通用开发板、工控接口板的连接需求，插针采用镀金工艺处理，降低接触电阻，提升反复插拔后的抗氧化能力，减少长期使用后的接触不良故障。从安装边界来看，这款排针的塑壳主体长度22.9mm，宽度12.4mm，塑壳高度5.08mm，弯针的弯折角度为90度，插针伸出塑壳的直段长度适配标准PCB板厚的过孔焊接需求，焊接端的针长能够穿过1.6mm标准板厚后留出足够的焊锡浸润空间，保证焊点的可靠性。设计过程中，塑壳的定位柱位置和插针的同轴度是核心管控点，每一根插针与塑孔的同轴度偏差控制在0.1mm以内，避免插针歪斜导致的对接困难、插针弯折问题，塑壳边缘做了0.2mm的倒角处理，既方便生产过程中的脱模，也能在对接时起到导向作用，减少对位偏差带来的针脚损伤。弯针的弯折半径做了严格管控，弯折处不会出现应力集中导致的针脚断裂问题，插针的横截面为方形，和排母接触时的接触面积更大，连接稳定性优于圆形插针，在存在轻微振动的工业设备场景下，也能保持稳定的信号传输，不会出现瞬断问题。这类排针在实际选型时，除了针数、节距参数，重点需要确认塑壳的高度和弯针的伸出长度，避免和板上其他 taller 元件产生干涉，这款排针的塑壳高度仅5.08mm，属于矮塑壳规格，能够适配板上空间紧张的安装场景，不会和周边的电容、芯片等元件产生位置冲突。焊接过程中，波峰焊的温度曲线需要匹配塑壳的耐温特性，避免高温导致塑壳变形、插针移位，这款排针的塑壳采用耐高温工程塑料制作，能够承受常规波峰焊的260度峰值温度，满足批量生产的焊接工艺要求。
