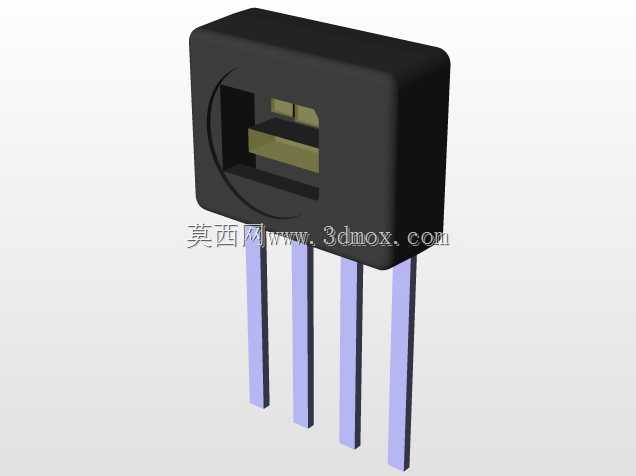

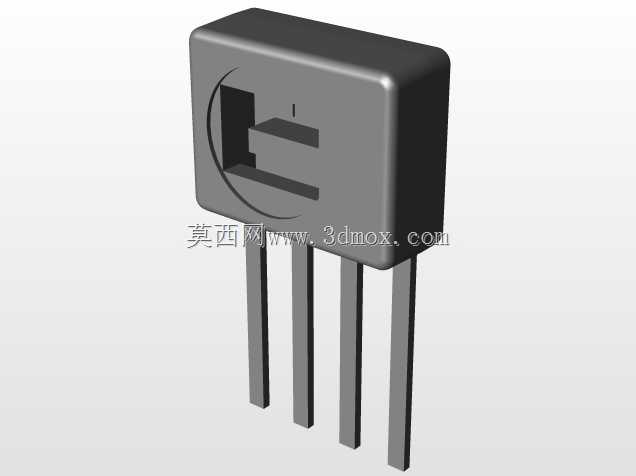

霍尼韦尔HIH6120温湿度传感器结构建模

做工业测控类设备的结构设计时，板载温湿度采集元件的选型与建模往往是容易被忽略却直接影响整机采样精度的环节，这款HIH6120数字温湿度传感元件的三维建模，完全围绕实际PCB装配、气路采样的工程需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配与功能边界。从实际应用场景来看，这类元件常被嵌入工业环境监测终端、暖通空调控温模块、仓储温湿度巡检设备、小型气象采集节点的电路板上，需要在有限的板卡空间内完成直插焊接，同时保证感应区域能顺畅接触流通空气，避免被周边结构件遮挡导致采样数值偏差。建模过程中首先还原了其黑色塑封主体的方正外形，主体侧面预留的内凹感应窗口是核心功能区域，建模时严格还原了窗口的凹陷深度与内部感应芯片的相对位置，方便结构工程师在做整机布局时，提前预留出感应区的空气流通间隙，避免外壳、密封胶条等结构遮挡窗口造成温湿度采样滞后或者数值不准。引脚部分按照直插TO类封装的实际尺寸建模，四根引脚的间距、伸出长度、引脚截面尺寸都匹配标准0.1英寸间距的PCB焊盘设计，工程师在做PCB Layout导入模型时，可以直接核对引脚与焊盘的对位关系，提前规避引脚干涉、焊盘间距不匹配导致的焊接不良问题。考虑到实际装配中，这类元件往往是在PCB波峰焊后直接暴露在设备内部气路中，建模时也还原了塑封主体的边角倒角与外壳壁厚特征，方便工程师做装配干涉检查时，准确计算元件与周边电容、电阻等板载元件的安全间隙，避免元件过高或者边角磕碰周边器件。不同于很多外观级的元件模型，这个建模没有省略塑封主体上的定位基准特征，在做整机结构的堆叠设计时，可以直接将模型的基准面与PCB安装面对齐，快速完成板卡元件的整体布局，不需要反复调整元件的安装高度与角度。对于需要做设备热仿真的工程师来说，模型还原的塑封主体外形尺寸与感应窗口位置，也能帮助划分仿真网格时更准确地设置感应区域的空气接触边界，让温湿度场的仿真结果更贴近实际运行状态，减少后期样机调试时因为采样位置不合理导致的参数校准工作量。在做小型手持检测设备的结构设计时，这个模型的尺寸精度也能帮助工程师提前核算外壳开孔的位置，保证外壳上的通气孔正对传感器的感应窗口，同时避免开孔过大导致灰尘、水汽直接侵入元件内部影响使用寿命。
