Tt View71机箱集成DDC泵支架水冷配电盘

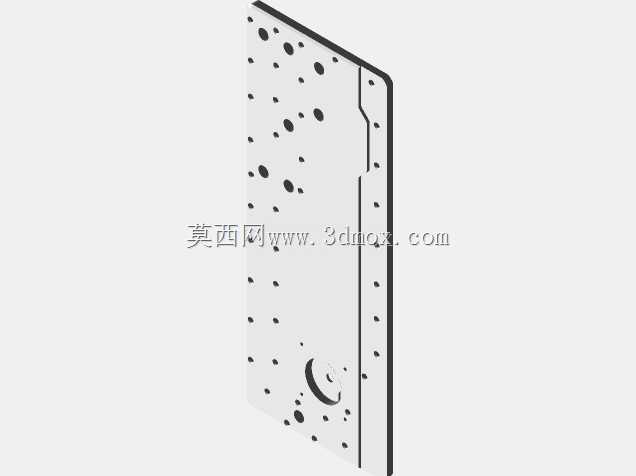

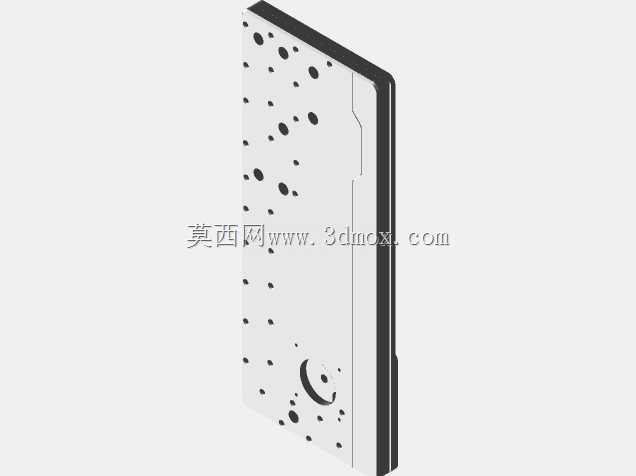

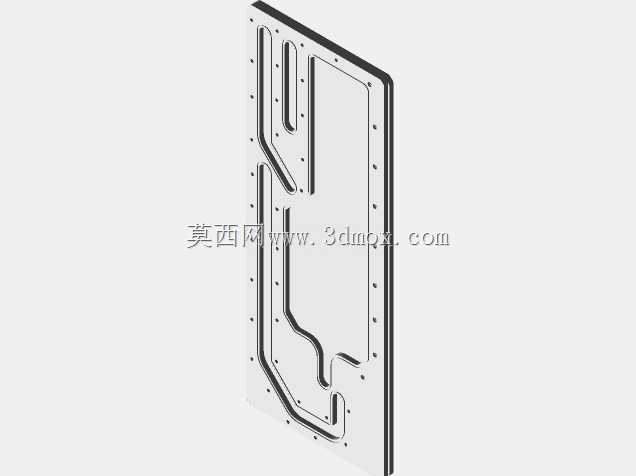

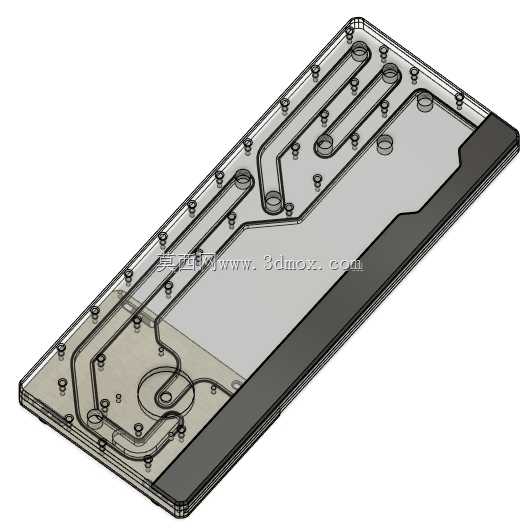

该水冷配电盘专为Tt View71塔式机箱定制开发，核心应用于高端DIY台式主机的分体式水冷散热系统搭建场景，承担水冷回路冷却液导流、散热路径分配以及DDC水泵集成固定的核心功能，是分体水冷回路中衔接冷排、冷头、储液罐的关键导流载体。设计阶段优先匹配机箱内部安装空间边界，整体采用薄型长方板状结构，厚度控制在适配机箱光驱位旁闲置安装区域的尺寸范围内，边缘做了倒角处理避免安装时割伤水冷管或操作人员手部，板体边缘预留的安装孔位完全对应View71机箱内部的预装螺柱位置，无需额外打孔改造机箱即可完成固定，安装时仅需对准孔位锁入对应规格螺丝即可完成定位，不会与机箱内的主板、显卡、电源等核心硬件产生安装干涉。板体内部集成铣削成型的密闭流道，流道走向经过多次流体仿真优化，转角处均做圆弧过渡处理，最大程度降低冷却液在流道内的流动阻力，减少DDC水泵的工作负载，同时避免流道直角位置产生积液、气堵问题，保障水冷回路长期运行的稳定性。板体上预留的多组接头安装位采用标准G1/4螺纹规格，可兼容市面上绝大多数市售分体水冷快拧、硬管接头，用户可根据自身水冷管路布局需求选择对应位置接出管路，灵活对接CPU冷头、显卡冷头、冷排、储液罐等水冷组件，无需额外加装分流座即可完成多回路的水路分配。集成的DDC泵支架位于板体侧端的下沉式安装位，安装位尺寸完全匹配标准DDC水泵的外形轮廓，水泵装入后可通过侧边的固定螺丝锁死，水泵进出水口直接对接板体内置流道，无需额外外接连接管路，既减少了管路接头的数量降低漏液风险，也大幅缩减了水泵单独安装占用的机箱内部空间，让机箱内部水冷布局更加整洁规整。板体表面做了透明可视化封层处理，用户可直观观察到内部冷却液的流动状态，及时发现回路内的气泡、杂质堆积等问题，便于日常维护排查。流道布局设计上兼顾了单回路与双回路的搭建需求，预留的堵头位置可根据用户的回路方案选择性封堵，既可以搭建覆盖CPU、显卡的单一大回路，也可以通过封堵对应流道实现CPU、显卡独立双回路的布局，适配不同散热需求的主机配置。所有流道的密封面均做了高精度平面铣削处理，平面度控制在0.02mm以内，搭配密封圈安装后可承受1.5bar的水压不渗漏，满足分体水冷系统的长期密封使用要求。
