方形法兰安装卡侬音频插孔结构设计

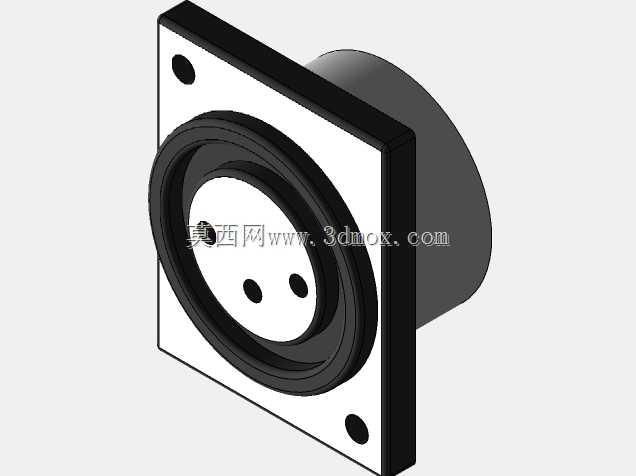

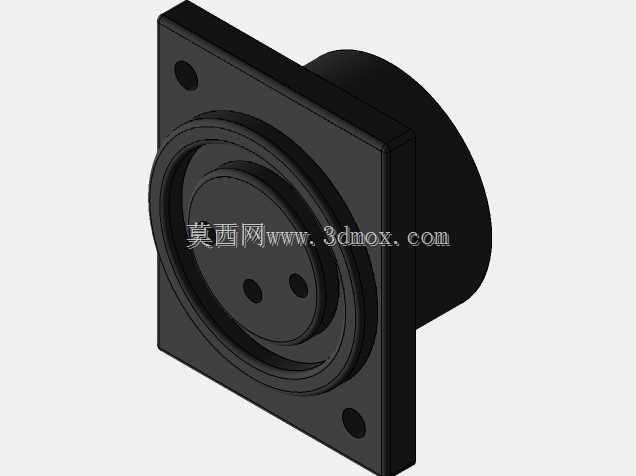

这款卡侬插孔是专业音频传输链路里的核心接插部件，常见于舞台音响系统、专业录音棚设备、广播级音视频机柜、工业现场音频采集终端等场景，主要承担平衡式音频信号的稳定传输作用，能有效降低长距离布线过程中的电磁干扰，保证音频信号传输的保真度。从结构设计来看，该插孔采用方形法兰盘作为安装基准，法兰盘四角预留了标准安装孔位，可直接通过螺丝固定在设备面板、机柜开孔或者转接支架上，安装时法兰盘与安装面贴合紧密，能避免接插件长期插拔出现松动移位的问题。插孔主体的插合端采用同心圆嵌套结构，内部设置有对应卡侬公头插针的接触端子，插合时的导向结构能引导公头顺利对位，避免插针弯折损坏，端子接触部位采用弹性接触设计，多次插拔后仍能保持稳定的接触压力，减少信号传输过程中的接触不良、瞬断等故障。设计过程中优先考虑了现场安装的适配性，法兰盘的外轮廓尺寸适配行业通用的面板开孔规格，不需要对现有设备面板做额外的扩孔或者改孔加工，就能直接替换同规格的老旧卡侬插孔，降低设备维护的改造成本。插孔后部的出线端做了圆滑过渡处理，不会对焊接后的线材或者压接端子造成尖锐磨损，适配不同线径的音频线缆接入，不管是设备内部的板载焊接安装，还是后部带线尾的外接式安装，都能留出足够的操作空间。在实际设备选型应用中，这类卡侬插孔的安装边界需要注意，法兰盘贴合面要保证平整度，避免安装后出现应力导致插孔壳体变形，影响插合手感；法兰盘厚度经过优化，适配常见的1.5mm到3mm厚度的设备金属面板、工程塑料面板，安装螺丝的长度需要根据面板厚度选配，避免螺丝过长顶到内部端子结构造成短路。插孔的插合深度符合行业通用标准，和标准卡侬公头插合后，锁紧结构能自动卡合，防止设备搬运、线材拉扯过程中接头意外脱落，在户外演出、移动广播设备这类经常需要移动拆装的使用场景下，这种锁紧结构能大幅降低连接故障的概率。从结构建模的细节来看，插孔的壳体壁厚均匀，既保证了整体结构强度，避免插拔过程中壳体开裂，也控制了整体重量，不会给设备面板带来额外的负重；内部端子的排布间距符合安全绝缘要求，不同信号通道的端子之间留有足够的爬电距离，即使在潮湿的户外使用场景下，也不会出现信号串扰、绝缘击穿的问题。
