3D打印用螺旋输送钻杆结构设计

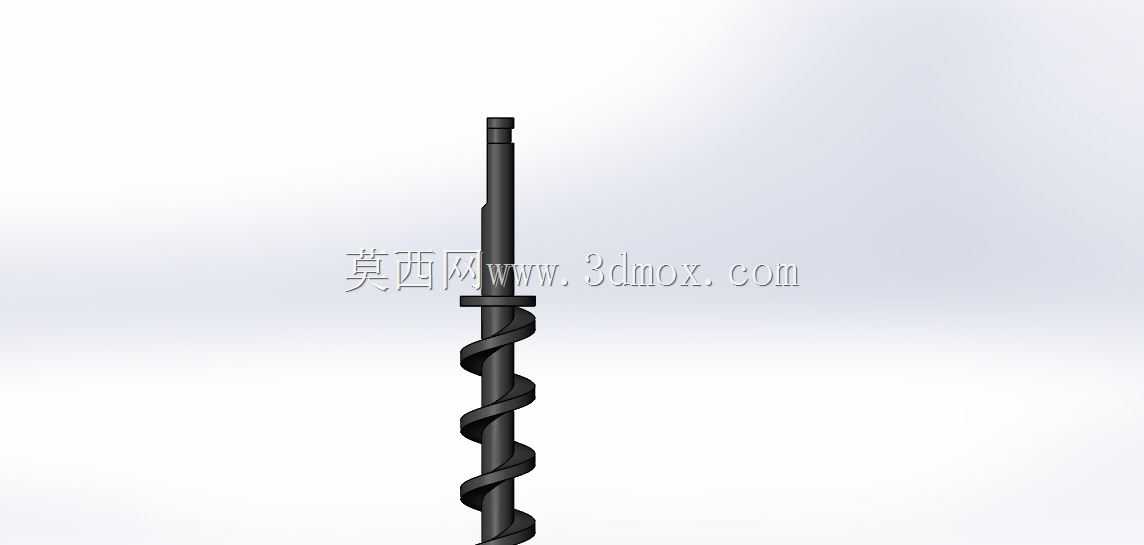

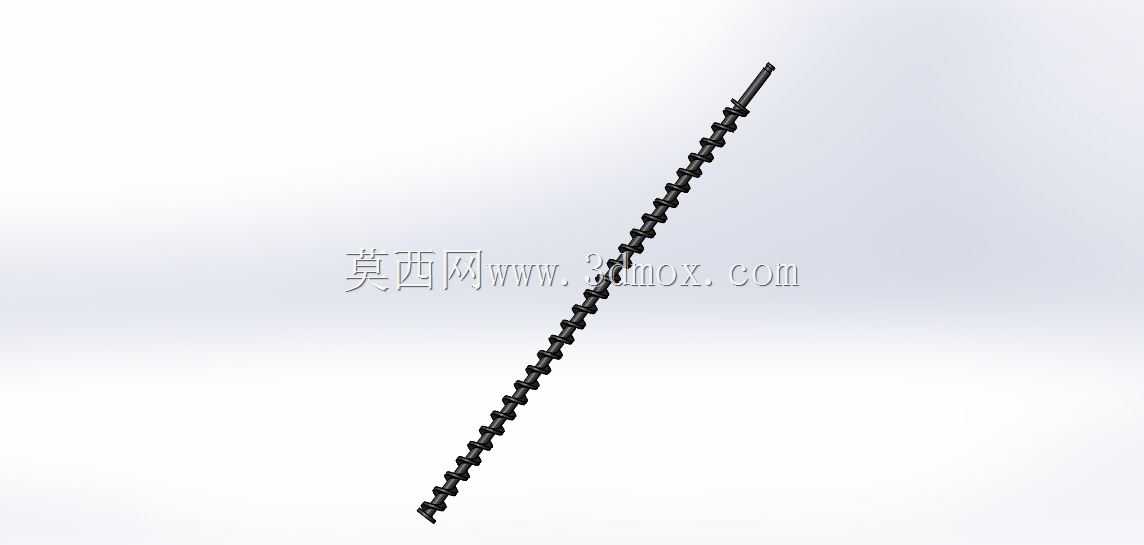

在FDM熔融沉积成型3D打印设备的送料系统中，这类螺旋钻杆承担着将料仓内的颗粒状耗材稳定推送至熔融腔的核心作用，区别于常规的齿轮挤压送料结构，螺旋推送的方式对粒径存在小幅波动的再生耗材、颗粒耗材适配性更强，不会出现齿轮咬合间隙卡滞、耗材打滑断料的问题。从结构设计逻辑来看，整个钻杆采用等导程螺旋叶片沿芯轴连续排布的形式，芯轴直径从入料端到出料端保持一致，螺旋叶片的外径全程做等尺寸控制，确保推送过程中耗材的填充率稳定，不会因为导程突变或者叶片直径变化出现送料压力波动，进而避免打印过程中出料不均导致的层厚偏差、丝宽不一致问题。入料端的芯轴做了小角度倒角处理，方便插入料仓底部的定位孔中，安装时不需要额外做同轴度微调，只要将钻杆整体穿入输送套筒内，端部与驱动电机的输出轴通过扁位连接即可完成装配，整体安装边界的径向尺寸与输送套筒的内壁保持0.2mm的单边间隙，既不会因为间隙过大出现物料返料，也不会因为间隙过小导致转动卡涩。叶片的螺旋升角经过反复校核，控制在18度到20度区间内，这个角度区间下，颗粒耗材在推送过程中不会随钻杆同步转动，能够沿轴向持续向前移动，同时推送阻力控制在合理范围内，不需要搭配大扭矩驱动电机就能稳定运行。钻杆的出料端做了收窄处理，末端没有延伸螺旋叶片，留出10mm左右的光轴段作为定位支撑，插入熔融腔的进料孔内，避免推送过来的颗粒耗材从衔接缝隙溢出。实际应用场景中，这类螺旋钻杆不仅适配常规的PLA、ABS颗粒耗材，对于添加了碳纤维、玻璃纤维填充的改性颗粒耗材也有很好的适配性，不会因为耗材硬度提升出现叶片磨损过快的问题，连续运行工况下的送料精度可以控制在±2%以内，能够满足大尺寸颗粒进料3D打印设备的长时间稳定作业需求。设计过程中还特意对叶片的边缘做了小圆角处理，避免尖锐边缘刮削输送套筒内壁，减少长期运行产生的磨屑混入耗材中影响打印成品质量，芯轴整体做了同轴度公差控制，全跳动公差不超过0.05mm，高速转动时不会出现偏心晃动，降低运行过程中的振动和噪音。
