多工位球形工件夹持转运机械装置

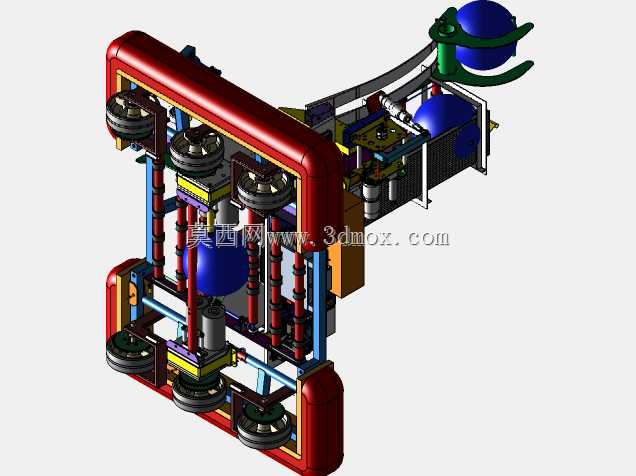

该装置主要面向球形工件的批量加工、转运工序场景，常见于球类零件生产、承压球体加工、球形罐体装配等作业环节，可适配多工序间的工件流转与工位夹持需求，替代传统人工搬运与单工位夹具的低效作业模式。从结构布局来看，装置采用框架式承载主体，红色型材构成的围框作为整体受力基础，内部沿垂直方向分层布置多组夹持轮组，每组轮组通过弹性支撑柱连接框架主体，可根据球形工件的实际外径自适应调整夹持间距，适配一定尺寸范围内的球形工件装夹，无需频繁更换夹具配件。装置侧端延伸出的弧形机械臂末端配备双爪式夹持结构，配合内置的回转驱动组件，可实现球形工件在不同工位间的转移，完成上料、加工位切换、下料的连贯作业流程。设计过程中优先考虑了作业稳定性，垂直布置的多组轮组采用对称排布方式，每个轮组表面包覆防滑耐磨材质，增大与球形工件表面的接触摩擦力，避免转运或加工过程中工件出现打滑偏移；支撑柱内部集成缓冲结构，可抵消工件放置、转运过程中的冲击载荷，保护工件表面不受磕碰损伤。安装边界方面，装置整体采用立式布局，底部预留标准安装法兰孔位，可直接固定在车间生产线的预留工位基座上，侧向延伸的机械臂作业半径覆盖框架周边相邻三个工位的范围，无需额外增设移位导轨即可完成跨工位工件传递；整体框架的垂直高度适配常规生产线的作业高度，操作人员可在装置正面完成工件状态检查、参数微调等操作，无需额外搭建登高作业平台。装置内部预留了气动或液压管路的排布空间，可根据实际作业需求搭配对应的动力源，实现夹持力度、转运速度的可调可控，适配不同材质、不同重量的球形工件作业要求，框架边角位置做圆弧过渡处理，避免作业过程中出现磕碰划伤的安全隐患。
