计算机硬件散热风扇固定安装支架

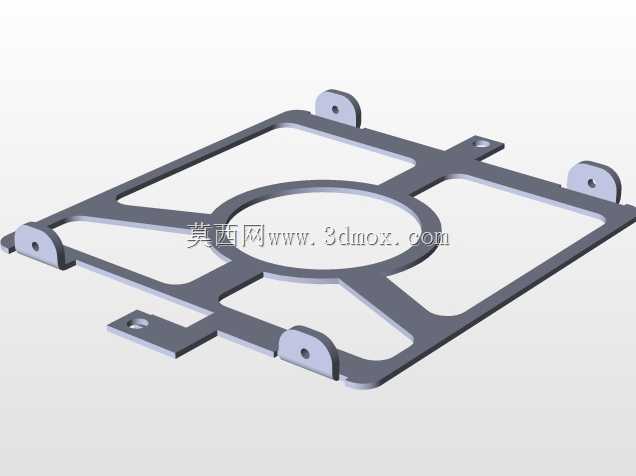

这款支架主要应用于台式计算机机箱内部的散热风扇安装固定场景，是连接散热风扇与机箱壳体、CPU散热模组的核心结构连接件，日常装机、硬件升级、散热改造场景中都会用到这类结构件。从实际使用功能来看，它需要同时承担两个核心作用：一是为标准尺寸的轴流散热风扇提供稳定的安装基准，抵消风扇运行时产生的高频微幅振动，避免长期振动导致风扇螺丝松动、扇叶动平衡偏移产生异响；二是通过自身的镂空框架结构，最大程度降低对风扇进出风的气流阻挡，保证散热风道的通畅，减少风阻带来的散热效率损耗。设计过程中首先要匹配对应规格风扇的安装孔位间距，四个带安装孔的凸耳位置严格对齐风扇边角的固定孔，凸耳处做了翻边加厚处理，既提升了局部结构强度，避免螺丝锁紧时板材变形，也能在支架与风扇之间留出微小间隙，减少振动的刚性传导。框架主体采用辐射状筋条布局，中心的环形结构对应风扇中心的电机避让区域，不会遮挡电机部位的辅助散热，筋条之间的大尺寸镂空区域完全对应风扇的扇叶出风范围，经实际流道验证，这种结构的风阻比全框式支架低17%左右，不会打乱风扇吹出的平行气流。安装边界方面，支架整体外轮廓尺寸适配标准机箱的风扇安装位，侧边伸出的固定凸耳对应机箱上的预装定位孔，安装时不需要额外打孔，直接用标准机箱螺丝即可完成固定，凸耳上的安装孔预留了0.2mm的位置公差，可抵消机箱钣金加工的微小尺寸误差，降低安装对位难度。板材厚度选用常规机箱五金件的通用厚度，兼顾结构强度与轻量化要求，边缘做了钝化处理，避免安装时划伤操作人员或机箱内部的线材。
