AMS AS5311磁性线性编码器芯片三维建模

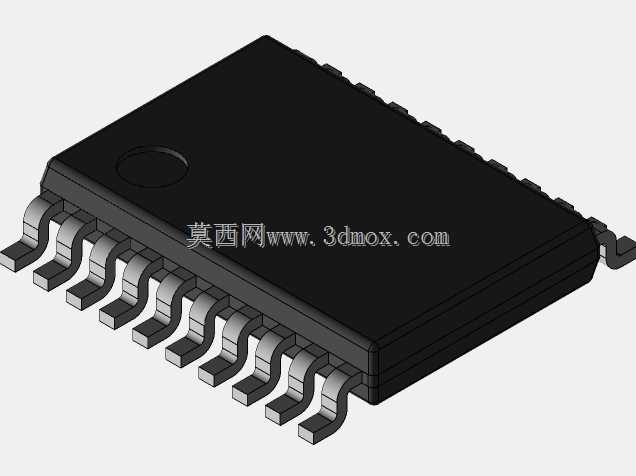

在工业自动化位移检测、精密运动控制场景中，磁性线性编码器芯片是实现非接触位置反馈的核心元器件，这款AS5311芯片的三维建模完全围绕实际贴片生产、PCB布局、整机结构适配的需求展开，还原了芯片封装的全部结构细节。从实际工程应用来看，这类磁编码器芯片常被集成在直线电机动子位置反馈、精密滑台位移检测、工业机械手关节位置校准、3D打印喷头定位等场景中，相比光电式编码器，它具备更强的抗粉尘、抗油污、抗振动干扰能力，能在复杂工业现场环境下稳定输出高精度位置信号，不需要额外做复杂的光学通路密封防护，能大幅降低整机结构的防护设计成本。做这款芯片的三维建模时，首先要明确SSOP贴片封装的外形边界，包括本体的长宽厚尺寸、引脚的共面度公差、引脚间距与引脚成型的弧度，这些尺寸直接关系到PCB封装库的匹配度，以及后续SMT贴片生产时的钢网开孔、吸嘴拾取参数设置，如果建模时引脚的成型角度、伸出长度出现偏差，很容易导致贴片时出现虚焊、引脚桥连、器件偏移等生产问题。建模过程中特意还原了芯片本体顶部的定位标记圆点，这个标记在生产环节用于确认芯片的1脚方向，避免贴片时器件装反导致电路功能失效，同时也还原了塑封本体的边角倒角、引脚表面的镀层质感，以及引脚与塑封本体结合处的结构细节，这些细节能让结构工程师在做整机装配干涉检查时，更精准地判断芯片与周边散热结构、屏蔽罩、接插件之间的安全间隙，避免出现装配时器件顶壳、空间不足无法安装的问题。在结构适配层面，这款芯片的安装高度直接影响磁栅尺与芯片感应面之间的气隙设计，建模时严格按照 datasheet 中的安装高度要求设定本体厚度，能帮助工程师在做磁路设计时快速确认感应距离是否在合理区间，不需要反复打样验证安装间隙。对于做精密运动控制设备的结构工程师来说，准确的芯片三维模型还能辅助完成PCB板的布局优化，将芯片布置在离磁栅尺最近的位置，缩短信号传输路径，减少信号干扰，同时预留出后续芯片外围阻容元器件的布置空间，避免出现元器件堆叠、布线困难的问题。另外，建模时还原的引脚弯折形态，也能帮助PCB工程师确认焊盘的长度与宽度设计是否合理，保证贴片时引脚与焊盘的接触面积符合焊接工艺要求，提升批量生产时的良率。
