首轮驱动全功能曲柄锯机构三维设计

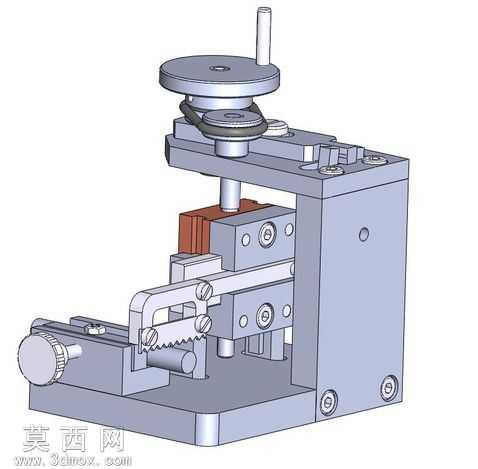

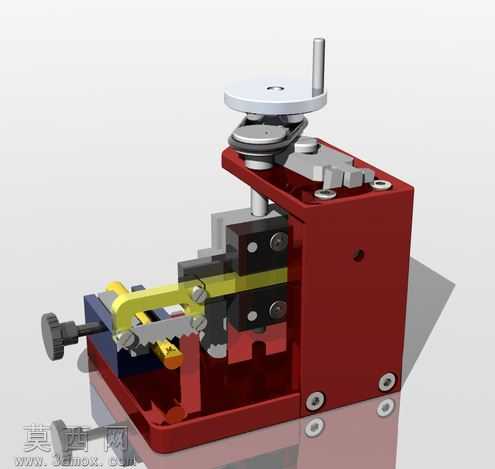

本模型采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构进行了干涉校验，确保各运动部件在行程范围内无卡滞、无碰撞。模型整体以立式机架为承载基体，底部采用一体式方箱基座设计，基座上预留了多处标准螺纹安装孔位，用于固定各功能模组，保证整机运行的结构刚性。上部设置带操作手柄的手轮驱动轮组，轮组间通过摩擦传动结构实现动力的初步传递，将手轮的旋转运动向下传导至中部的曲柄转换机构；曲柄机构通过偏心轴与连杆配合，将连续旋转运动转化为锯切组件的往复直线运动，锯切组件配套设置了可调式工件夹持模块，夹持模块采用带防滑齿纹的压块与进给丝杆配合，可通过侧边的滚花调节旋钮调整夹持间距，适配不同尺寸的待加工工件，同时夹持座可沿底部导轨进行横向位置调整，匹配不同的锯切行程需求。模型渲染阶段采用金属哑光材质模拟钢制机加工零件的表面质感，对传动齿条、紧固螺丝、调节旋钮等细节零件分别赋予对应的材质表现，机架部分采用喷砂氧化的金属质感，运动配合面做了高亮金属光泽处理，清晰区分不同功能的结构部件。设计过程中重点优化了曲柄连杆的传动角参数，避免机构运行过程中出现死点位置，同时在传动路径上设置了导向限位结构，保证往复运动的直线精度，手轮与下部传动结构之间设置了张紧调节结构，可调整摩擦轮的接触压力，避免传动过程中出现打滑问题。各连接部位均采用标准紧固件进行装配还原，完整还原了真实机构的装配逻辑与运动关系，可直接用于机构运动仿真演示、机械原理教学展示以及同类手动锯切设备的结构参考设计。
