家用燃气灶金属燃烧器结构设计

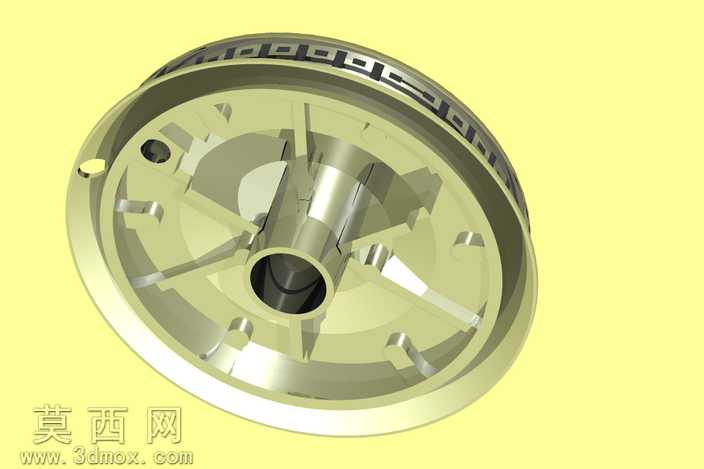

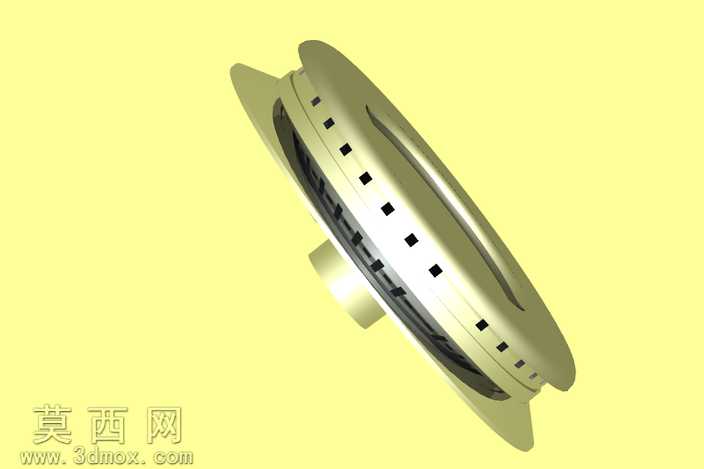

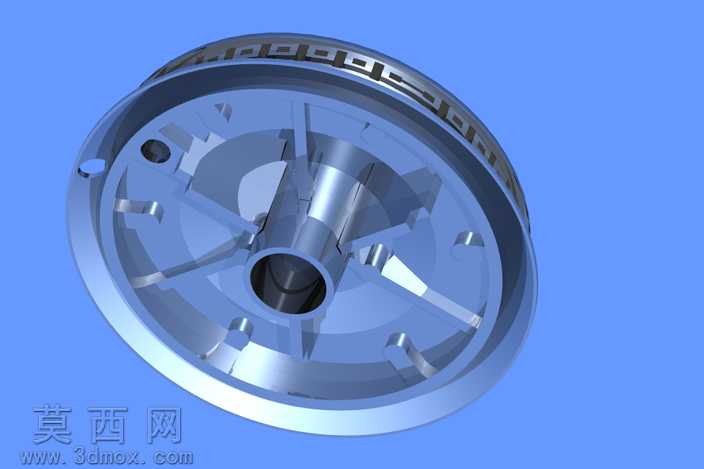

本作品为家用燃气灶核心燃烧器部件的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以中心引射管轴线为全局基准，绘制燃烧器底座的环形轮廓草图，通过拉伸、旋转等基础特征命令构建主体基座，再对基座表面的辐射状加强筋、定位卡槽、引射气流通道进行逐一特征细化，确保每一处结构尺寸匹配家用灶具的装配公差要求。材质设定上针对燃烧器的实际使用场景，主体基座赋予耐高温铸铝材质，调整材质的金属粗糙度、反光度参数模拟铸铝件经表面处理后的哑光金属质感，外圈火盖部分添加镀铬金属材质，通过调整环境贴图的反射强度，还原金属部件在日常光照下的真实光影效果，渲染阶段采用暖黄色背景突出金属部件的轮廓层次，对中心引射孔、外圈火孔的边缘做锐化处理，清晰展现结构细节。结构设计层面，中心区域设置同轴引射管结构，管身预留燃气与空气的预混空腔，基座表面的辐射状筋条既承担结构加强作用，避免长期高温使用下基座变形，同时筋条之间的导流槽可引导预混燃气均匀流向外圈火孔，外圈环形火盖的内侧设置阶梯式定位结构，与基座的卡槽形成过盈配合，保证装配后火盖不会出现移位，基座侧边预留的点火针安装孔、热电偶固定孔位置精准，匹配常规家用灶具的点火与熄火保护组件安装尺寸。设计过程中充分考虑燃烧器的实际使用需求，所有气流通道的转角处均做圆角过渡处理，减少燃气流动的阻力，同时避免锐角结构在长期高温下出现应力开裂，基座底部的安装定位凸台尺寸适配常见灶具炉头的安装接口，无需额外修改即可完成适配装配，整体模型的结构细节完整还原了量产燃烧器的设计特征，可用于灶具结构教学、产品改型设计参考等场景。
