打印机用双层啮合传动齿轮结构

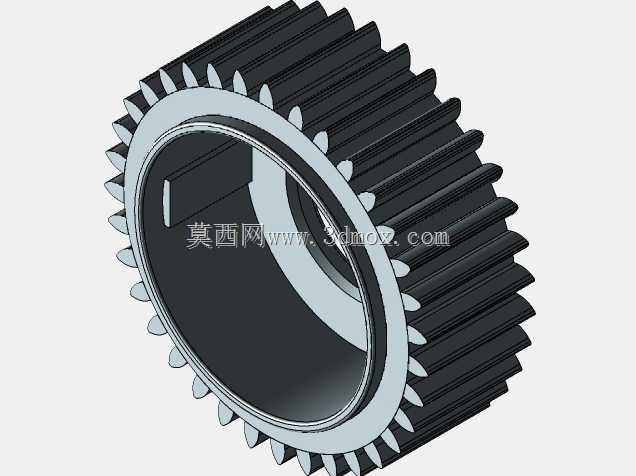

这款齿轮是桌面级打印设备走纸与耗材输送机构的核心传动零件，日常工作中承担着将驱动电机输出的扭矩平稳传递至走纸辊、耗材挤出辊的作用，直接决定打印过程中介质输送的同步精度，一旦齿形啮合出现偏差，很容易出现走纸歪斜、耗材进给量不准的问题，最终影响打印成品的成型质量。从结构设计来看，该零件采用了同轴双层齿圈的复合结构，外层是大模数的直齿齿圈，主要负责和驱动端的主动齿轮啮合，承接电机输入的动力，内层嵌套的小齿圈则用于对接设备内部的从动传动组件，实现单齿轮同时驱动两路传动链路的功能，这种设计能有效压缩传动机构的轴向安装空间，适配打印设备内部紧凑的布局要求，减少额外传动零件带来的装配累积误差。齿形参数设计上，外层齿圈采用标准渐开线齿形，齿顶做了微小的倒角处理，既可以降低啮合过程中的齿面冲击，也能在装配时起到导向作用，避免硬对硬装配造成的齿部磕碰损伤；内孔采用带定位键槽的通孔设计，安装时可以通过平键和传动轴实现周向固定，防止传动过程中齿轮和轴之间出现相对滑转，内孔的尺寸公差按照过渡配合的要求设计，既能保证装配时的顺畅度，也能控制运转过程中的径向跳动量，避免齿面啮合间隙忽大忽小带来的传动噪音与磨损加剧问题。齿轮的轮毂部分做了阶梯式的减重设计，在保证齿根部位结构强度、满足长期传递额定扭矩要求的前提下，尽可能去除非受力区域的材料，降低零件自身的转动惯量，让驱动电机的启停响应更迅速，适配打印设备频繁启停、小幅度进给的工作特性。实际选型适配时，需要重点核对齿轮的齿顶圆直径、内孔直径、键槽宽度这几个核心安装边界尺寸，确保和安装位的轴径、相邻传动齿轮的中心距匹配，装配时要注意齿面的啮合间隙控制在合理范围，间隙过大会导致传动回程误差，影响进给精度，间隙过小则会加剧齿面磨损，提升运转过程中的噪音水平，日常维护中也可以定期在齿面涂抹少量润滑脂，降低长期运转的齿面磨损速率，延长零件的使用寿命。
