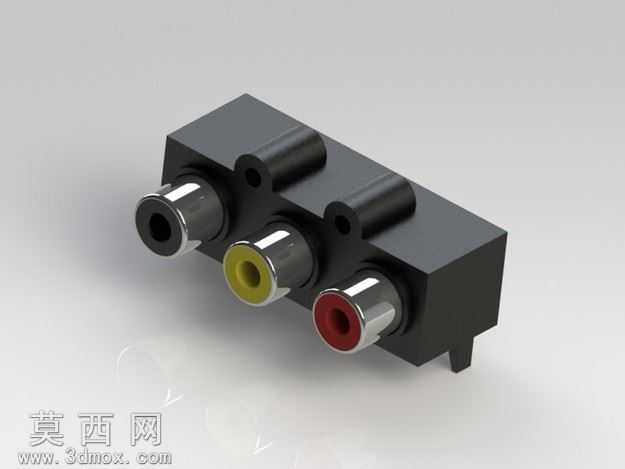

三孔RCA音视频接口插座三维建模设计

本作品为三孔RCA音视频插座的三维参数化建模成果，建模过程严格遵循消费电子接插件的通用尺寸规范，完整还原了该款插座的全部结构细节。建模初期先梳理产品的结构组成：主体黑色绝缘基座、三个同轴RCA接口金属套筒、接口端部的彩色识别环、基座上方的定位柱、底部插装固定引脚，针对每个结构部件分别进行草图绘制与特征建模。主体绝缘基座采用长方体基体特征构建，在对应位置切除出三个同轴接口的安装沉孔，同时在基座上部做出两个圆柱形定位凸柱，底部延伸出两个用于电路板插装焊接的固定引脚，所有边角均按照注塑件工艺要求添加合适的脱模斜度与圆角过渡，还原真实注塑外壳的工艺特征。三个RCA同轴接口采用旋转凸台特征构建金属套筒结构，分别在套筒端部添加黄、红、黑三色的环形识别特征，对应复合视频、右声道音频、左声道音频的常规接口定义，金属套筒表面做金属质感材质处理，还原镀镍金属外壳的哑光金属光泽，套筒内孔准确还原接口的插接空腔结构，保证模型尺寸与真实RCA公头的插接尺寸匹配。材质渲染阶段，主体基座采用黑色哑光工程塑料材质，调整粗糙度参数模拟ABS注塑件的细腻磨砂质感，金属套筒部分采用高反射金属材质，添加轻微的环境反射效果还原镀镍金属件的真实视觉表现，彩色识别环分别赋予黄、红、黑三色半哑光塑料材质，与金属套筒形成清晰的视觉区分。建模过程中对所有配合尺寸进行参数化约束，保证三个接口的中心距、引脚间距、定位柱尺寸均符合行业通用的安装规范，整体模型无多余碎面、无几何错误，可直接用于产品结构展示、安装适配模拟、电子设备结构设计参考等场景，完整呈现了同类型板载音视频接插件的典型结构特征。
