直插式铝电解电容器三维结构模型

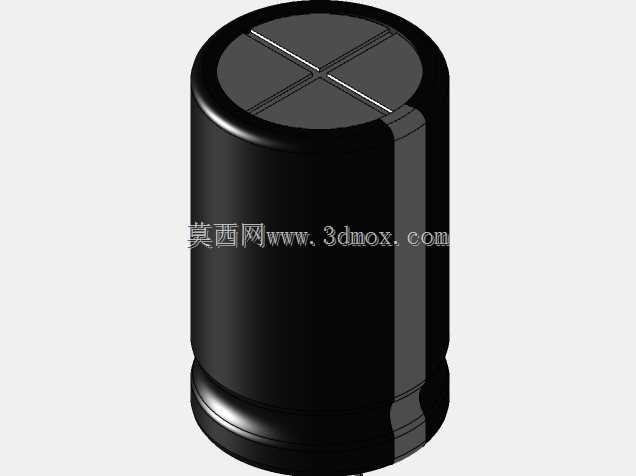

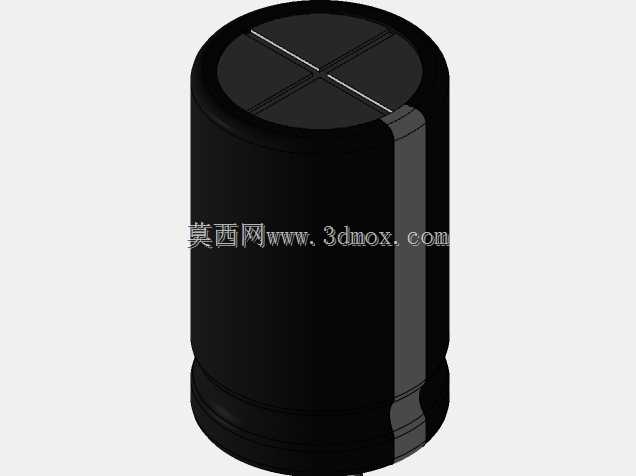

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是极为常见的被动元件，这类元件的三维建模精度直接影响到板卡装配干涉检查、结构空间预留的准确性，很多新手工程师在做结构评审时，往往容易忽略插件电容的本体高度、引脚间距公差，导致后期波峰焊工序出现元件顶壳、引脚过孔错位的问题。这款直插电解电容的建模完全贴合量产实物的尺寸边界，本体直径12.5mm，整体高度20mm，引脚采用THT通孔安装设计，引脚中心间距为5mm，完全匹配行业通用的PCB孔径设计规范，建模时还原了铝壳顶部的十字防爆压痕结构，这一细节是很多粗糙模型容易遗漏的部分——在实际电路应用中，当电容因过压、过温出现内部电解液气化膨胀时，顶部的十字压痕会优先开裂泄压，避免本体爆裂飞溅，做结构设计时必须在电容顶部预留至少1mm的安全间隙，不能紧贴外壳或其他元件布置。从设计思路上看，模型还原了铝壳外壁的负极标识条，这一结构对应PCB丝印层的负极标记，在做装配仿真时可以直观校验元件极性是否装反，避免生产环节出现极性反向导致的电容击穿故障。引脚部分的建模还原了实际元件的引脚线径与伸出长度，匹配2.5mm板厚的常规PCB过孔设计，在做板卡三维装配时，可以直接模拟引脚穿过PCB后的伸出长度，校验是否会和板卡背面的接插件、散热片产生干涉。这类电容通常用于电源输入回路的滤波、低频信号耦合、储能缓冲场景，在开关电源、变频器、家电控制板上应用极广，建模时严格遵循实物的安装公差要求，本体圆柱度、引脚同轴度都和量产实物保持一致，结构工程师在做整机布局时，可以直接调用该模型完成空间排布，不需要反复核对元件规格书的尺寸参数，能有效缩短前期方案评审的周期，避免因元件尺寸建模偏差导致的后期改模问题。同时模型还原了电容底部的卷边封装结构，这部分结构决定了元件贴板安装时的底部间隙，在做涂覆、波峰焊治具设计时，这一尺寸直接影响治具的避让槽设计精度，很多简化模型忽略底部卷边的凸起尺寸，会导致治具压接时碰伤电容本体，影响焊接良率。
