计算机显卡鼓风式冷却器叶轮结构设计

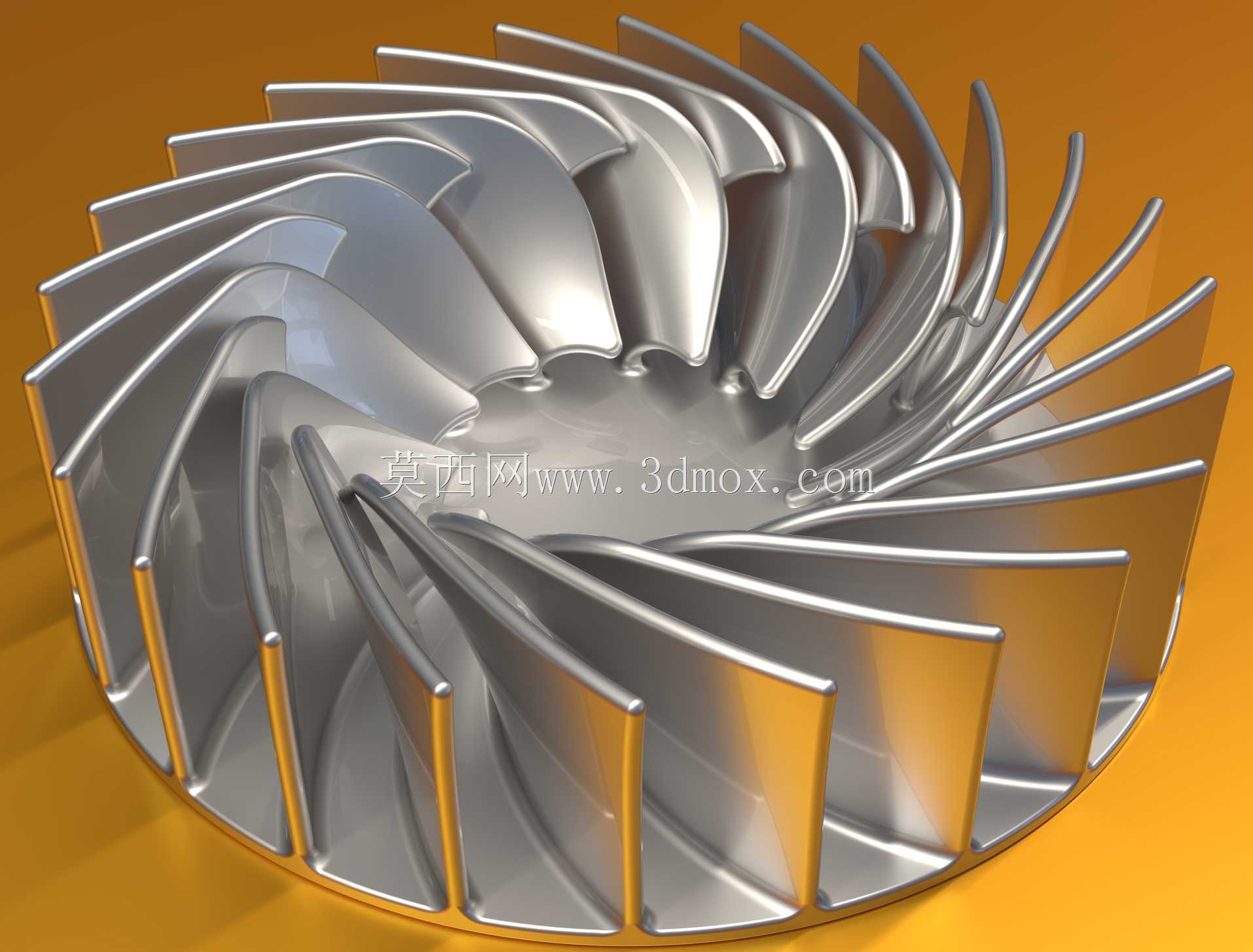

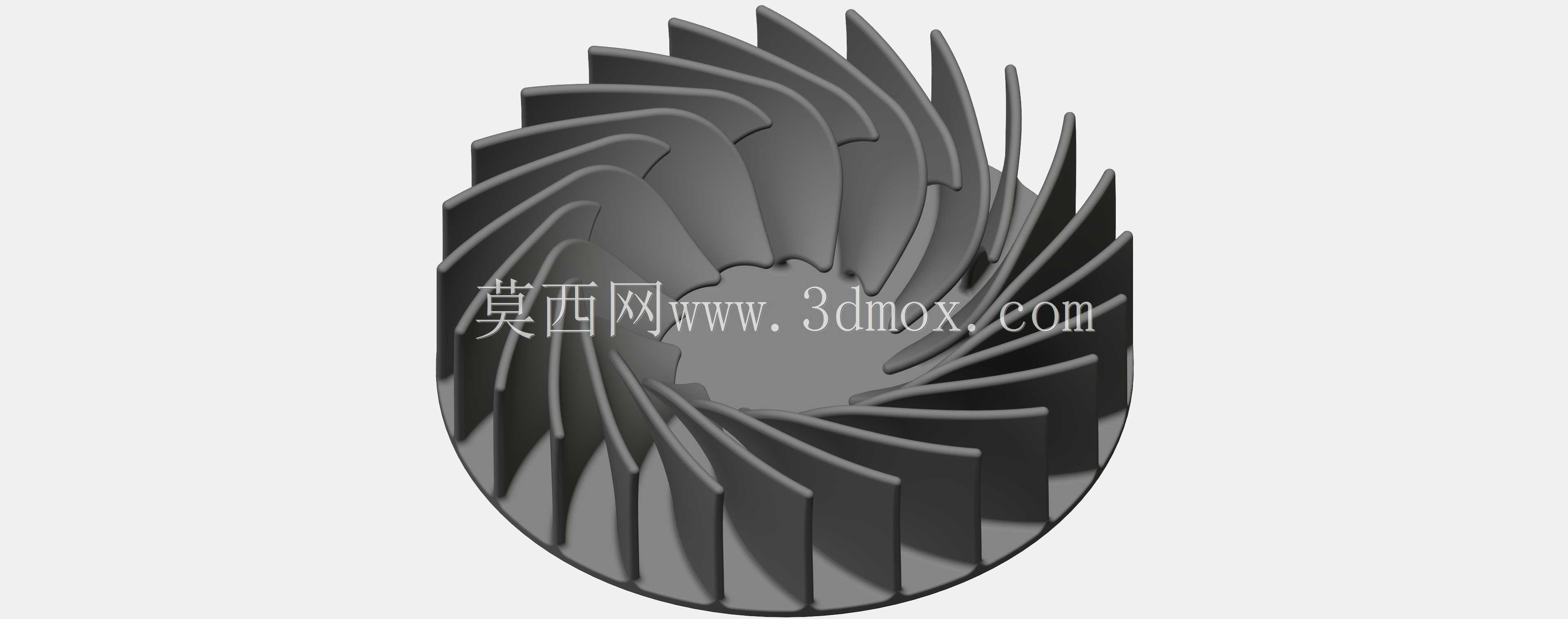

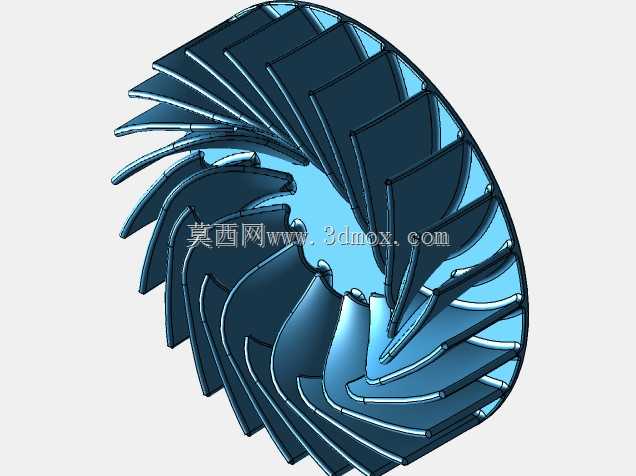

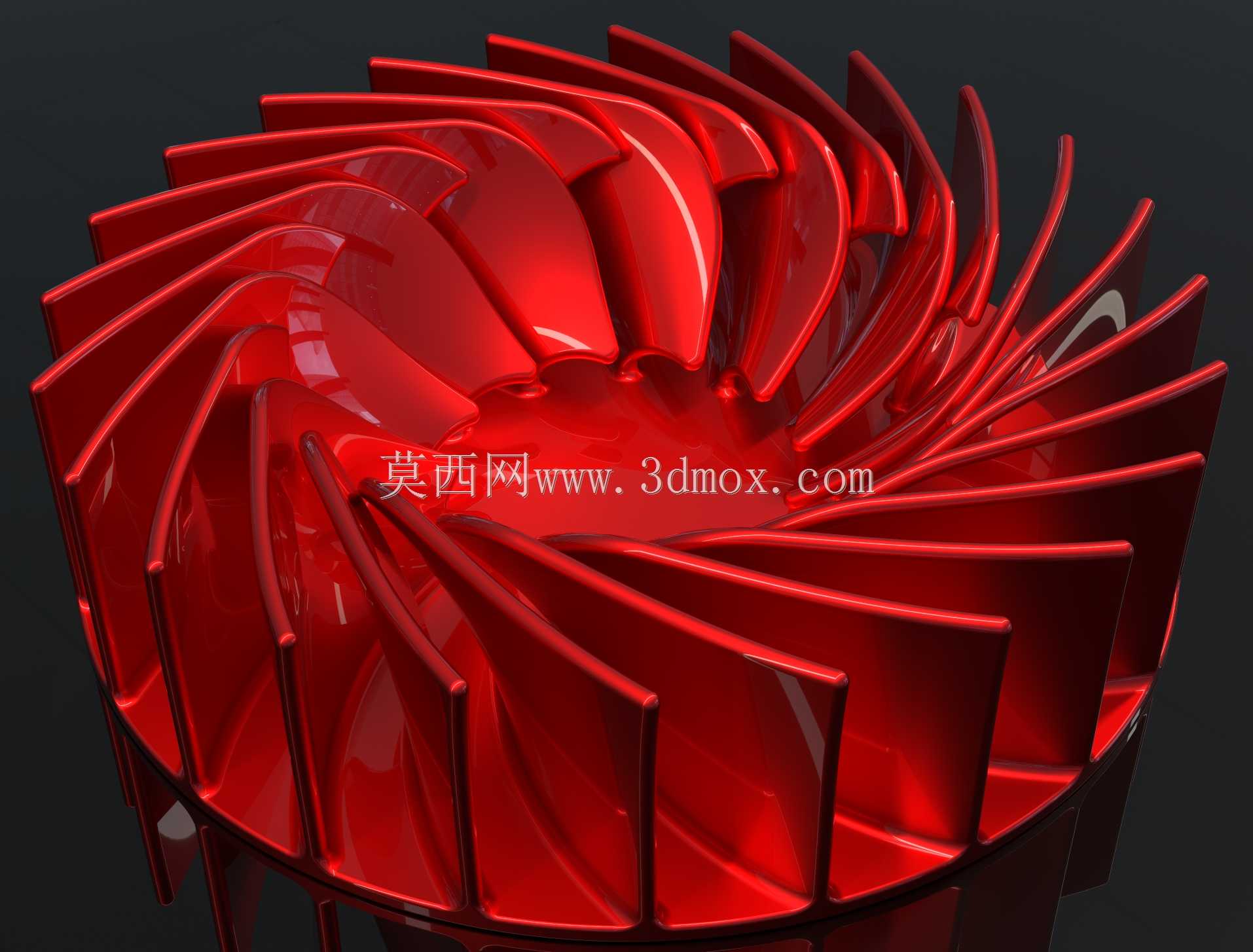

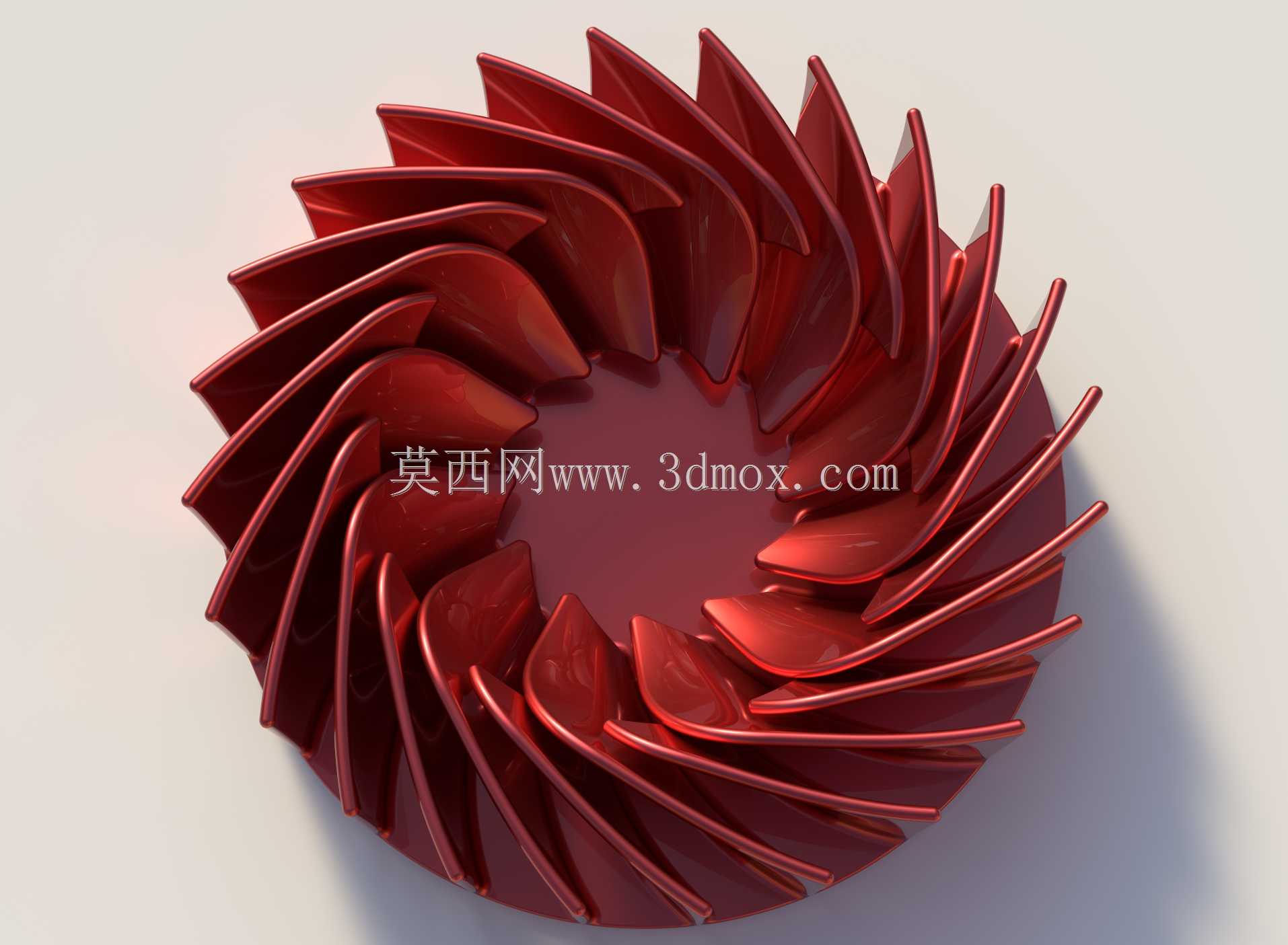

这款叶轮主要适配计算机显卡鼓风式冷却场景，也可迁移至小型电子设备鼓风散热、紧凑型通风设备的送风单元使用，核心作用是通过高速旋转带动气流定向流动，带走发热元件表面累积的热量，维持硬件工作在合理温度区间。和常规同规格叶轮相比，该版本调整了中间翅片的底部衔接结构，在不改变整体安装边界的前提下，优化了气流在叶轮流道内的流动路径，减少叶片根部的气流紊流损失，提升鼓风效率的同时降低旋转过程中的气动噪音。设计过程中首先匹配显卡冷却器的安装腔体尺寸，叶轮整体外径适配常规鼓风式显卡散热器的蜗壳内径，底部轮毂的安装孔位对应标准散热电机的输出轴规格，安装时无需额外修改原有散热器的固定结构，可直接替换同规格旧款叶轮完成装配。叶片采用变曲率扭曲构型，从轮毂处的根部到轮缘处的叶顶，叶片的安装角平滑过渡，确保气流进入流道后能沿着叶片型面平稳加速，避免气流在叶片表面发生分离导致压损升高。叶片根部与轮毂的衔接处做了圆弧过渡处理，既降低了应力集中风险，提升叶轮高速旋转时的结构强度，也减少了根部区域的气流滞止区，让流道内的气流分布更均匀。叶轮的轮缘侧做了等高度的围边结构，和散热器蜗壳的内壁保持极小的配合间隙，减少气流从叶顶间隙泄漏的损失，提升鼓风压力。实际应用中，这类叶轮搭配直流无刷电机使用时，可在有限的安装空间内提供足够的静压，克服显卡散热鳍片的风阻，让气流顺利穿过密集的鳍片间隙带走热量，相比轴流风扇更适合风道狭长、风阻较大的密闭式显卡散热结构。设计时还考虑了动平衡性能，每个叶片的重量分布、型面尺寸公差控制在极小范围内，避免高速旋转时出现偏心振动，降低长期运行的轴承磨损，提升散热单元的使用寿命。
