适配戴尔笔记本的DC电源连接插头结构

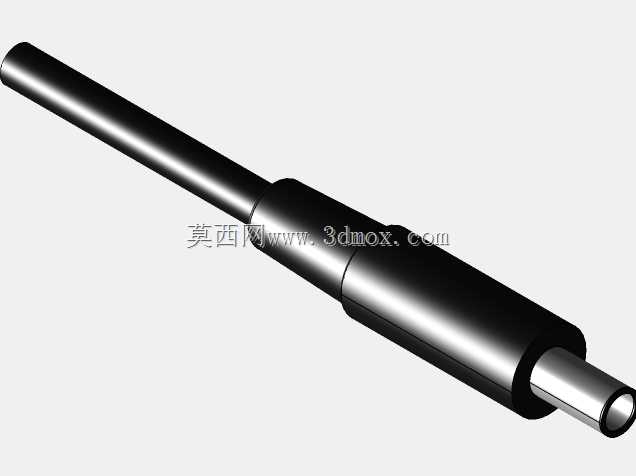

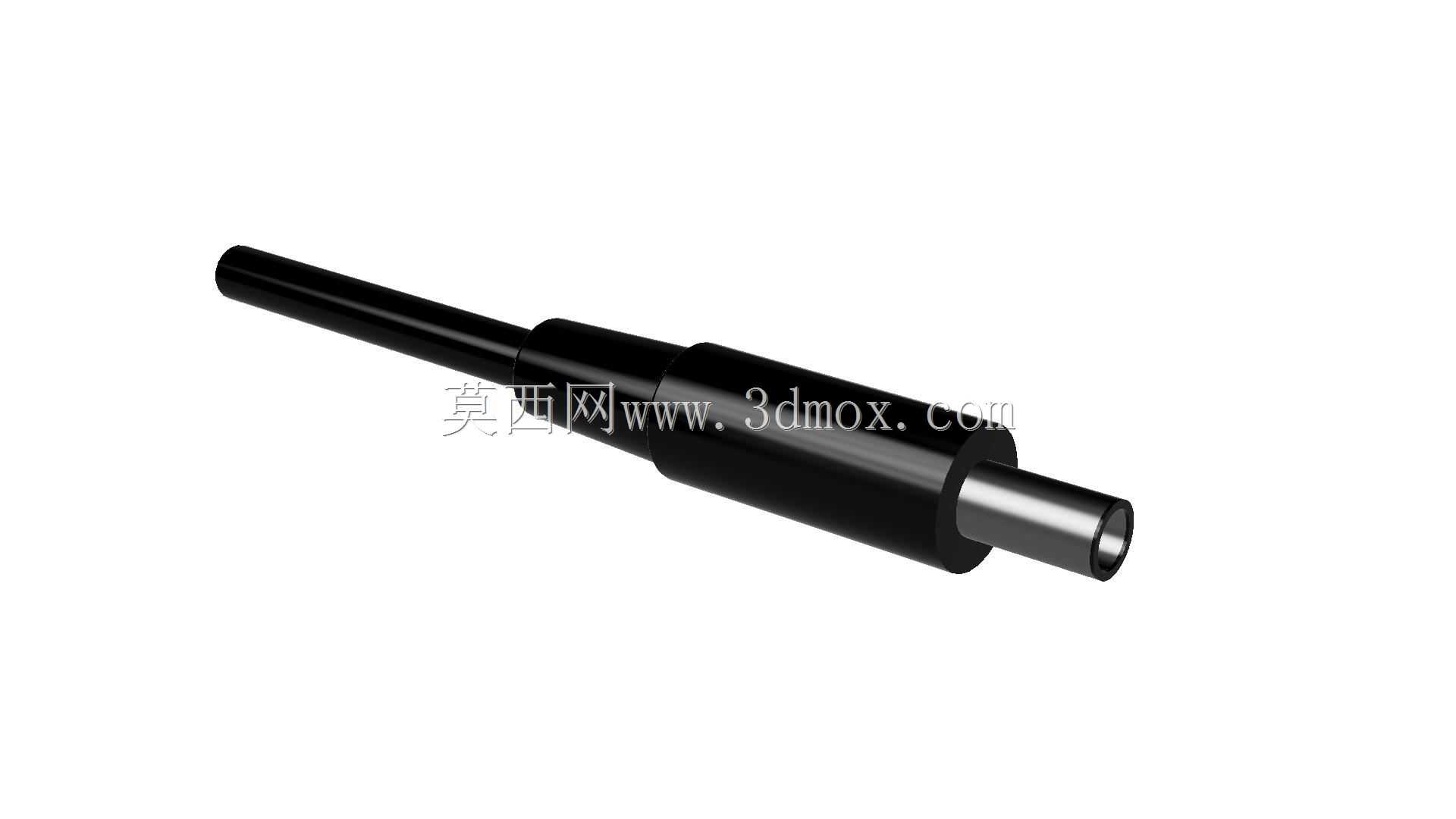

这款电源插头主要面向消费电子供电连接场景，是笔记本电源适配器输出端与设备供电接口匹配的核心连接部件，日常使用中承担低压直流电能的稳定传输作用，适配对应型号戴尔笔记本的内置DC供电母座，避免非匹配插头插入导致的接口损坏、接触不良等问题。从结构设计来看，整体采用阶梯轴式的外形布局，前端金属插芯为导电接触部位，采用同轴结构设计，外层金属筒为负极接触端，中心内芯为正极接触端，插芯的外径、插入深度严格匹配对应机型母座的尺寸公差，保证插入后接触电阻处于合理区间，避免大电流传输时出现异常发热。插芯与尾部线缆衔接部位做了多层变径的应力释放结构，外层包覆的绝缘护套从插芯根部开始逐步增大外径，延伸至线缆部位时做圆弧过渡，能够承受日常使用中反复弯折、拉扯的外力，避免线缆根部线芯断裂的常见故障。绝缘主体部位采用硬质绝缘材质，表面做防滑的细微纹理处理，方便用户插拔时施力，不会出现打滑脱手的情况。尾部出线部位的护套采用软质耐弯折材料，根据日常使用的弯折角度范围做了弧度优化，当线缆受到侧向拉扯时，应力会均匀分散在护套的变径段，不会集中在某一个点造成线芯疲劳断裂。从安装边界来看，插头插入设备母座后，外露的绝缘主体段长度不会干涉笔记本侧边的其他接口使用，相邻的USB接口、音频接口插拔外设时不会与插头本体产生空间干涉，插头的最大外径控制在合理范围，即使设备接口间距较小也能正常使用。建模过程中对插芯的同轴度、各段台阶的尺寸公差做了严格的参数约束，金属接触部位的倒角处理既方便插入导向，也能避免插拔过程中刮伤母座内部的接触弹片，绝缘外壳的分模线位置做了隐藏处理，不会在插拔时产生硌手的凸起。实际应用中，这类插头除了用于原装电源适配器的替换维修，也可用于DIY改装第三方供电设备、扩展坞供电输出等场景，结构设计上充分考虑了消费电子配件的使用频率和受力特点，在保证连接可靠性的前提下尽可能压缩外形尺寸，兼顾便携性与耐用性。
