数控主轴用52毫米水冷抱箍锁紧结构

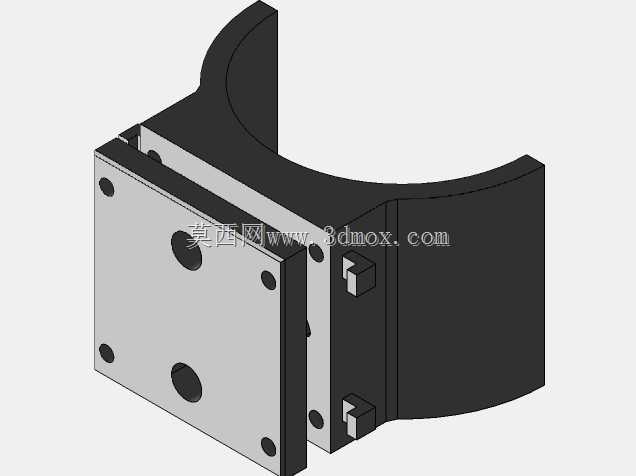

在数控加工设备的主轴配套改造与附件设计场景中，主轴的冷却与锁紧固定是直接影响加工精度、主轴运行稳定性的核心环节，这款适配52毫米直径主轴的水冷锁紧结构，正是针对小型数控雕刻、精雕类设备主轴的安装固定与循环冷却需求开发的一体化结构。从实际使用场景来看，多数桌面级数控设备的主轴在长时间高转速运行时会产生大量热量，常规的抱箍固定仅能实现锁紧功能，无法兼顾冷却需求，额外加装冷却套不仅会增加安装空间占用，还容易出现同轴度偏差、冷却液渗漏等问题，这款结构将锁紧抱箍与冷却流道集成在同一构件上，有效解决了分体式结构的安装公差累积问题。结构设计上，整体采用半环抱式的主体构型，贴合主轴的弧形内壁为冷却流道的接触面，安装时与主轴外壁紧密贴合，能够最大化热传导面积，提升冷却效率。侧面设置的挂扣结构是专门针对现场安装的便利性优化的，在锁紧螺栓预紧前，可以通过扎带、橡皮筋等常见工装辅具先将结构预固定在主轴对应位置，无需额外人员托举即可完成螺栓对位锁紧，大幅降低单人安装的操作难度。安装连接面采用平面法兰式设计，面上分布的多个安装孔适配M3规格螺钉，可直接对接设备的主轴安装板，孔位布局兼顾了不同安装板的孔距兼容性，能够适配多数市面常见的小型数控主轴安装座。密封设计上，结构与主轴的接触面预留了密封垫安装槽，安装时配合对应厚度的密封垫，可保证冷却腔的密封性能，避免冷却液渗漏，需要注意的是密封垫的上下端面需要保证平面度，才能形成完整的环形密封面，防止冷却介质从贴合面缝隙渗出。冷却介质的进出口采用1/4英寸也就是6.35毫米的标准接口，这个规格的接口是工业冷却循环水路的通用尺寸，能够直接对接常规的冷水机、冷却水泵管路，无需额外制作转接头，适配性极强。结构的整体安装边界紧凑，不会超出主轴外径过多，不会和设备的Z轴滑台、加工防护结构产生运动干涉，在有限的安装空间内同时实现了主轴抱紧固定、循环水冷两大核心功能，不需要对原有设备的安装结构做大幅改动，即可完成旧设备的主轴冷却升级，也可直接用于新设备的主轴配套结构设计，在实际建模过程中，所有安装孔位、弧形贴合面、流道接口的尺寸都做了公差适配，能够直接用于后续的加工出图或者3D打印制作。
