双跑楼梯搭配青绿色护栏网结构设计

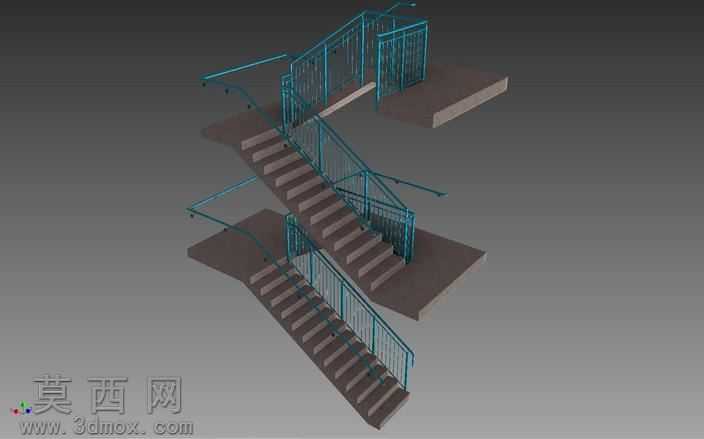

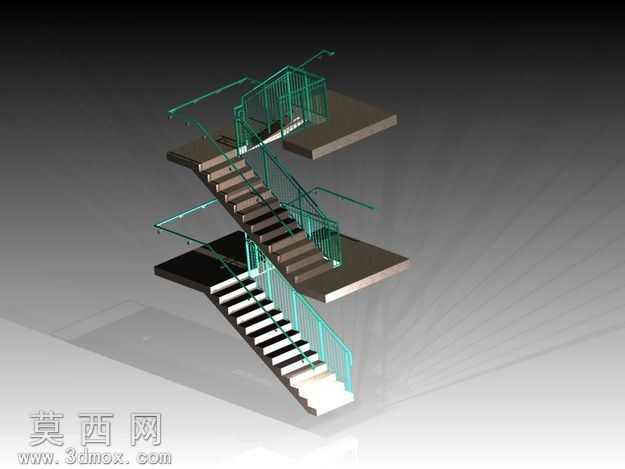

本模型采用Autodesk Inventor完成全参数化三维建模，整体围绕双跑折返式楼梯的实用防护需求展开设计，完整还原了楼梯踏步、休息平台、右侧墙面扶手、梯段护栏网的全部结构细节。建模过程中首先以建筑常规踏步尺寸为基准，绘制梯段的倾斜基准面，逐块生成踏步实体，区分踏步的踏面与踢面结构，同时搭建两层中间休息平台的平板结构，明确梯段与平台的衔接位置，保证楼梯整体通行坡度符合民用建筑的常规使用标准。护栏部分采用金属框架搭配防护网的结构形式，建模时先沿梯段倾斜走向与休息平台边缘绘制护栏的外轮廓路径，生成竖向栏杆立柱与横向扶手的基础实体，再在框架内部填充网格状防护网结构，网格尺寸按照安全防护的常规间距设置，避免出现过大空隙带来安全隐患；右侧靠墙位置单独设置墙面扶手，扶手通过固定支座与墙面连接，建模时还原了支座的固定结构与扶手的圆润截面，保证握持使用的舒适度。材质渲染阶段，为楼梯踏步与休息平台赋予哑光混凝土质感材质，还原水泥基面的粗糙肌理，为护栏框架与扶手赋予青绿色金属烤漆材质，模拟金属构件表面的光滑漆面质感，防护网部分采用细金属丝材质，呈现通透的视觉效果，场景背景采用渐变灰色环境，搭配柔和的漫反射光照，突出模型的结构层次，避免多余光影干扰结构展示。设计过程中充分考虑楼梯防护的实用性，护栏整体高度符合安全规范要求，在梯段转折位置对护栏做了顺滑的转角衔接处理，避免出现尖锐凸起，靠墙扶手的安装位置与梯段坡度保持平行，全程无高度突变，保证通行时扶握的连贯性，所有构件的衔接位置都做了合理的结构处理，既符合实际施工的安装逻辑，也保证了整体造型的简洁美观，完整呈现了带防护网的室内楼梯的完整结构形态。
