带主动散热结构的树莓派4代防护外壳

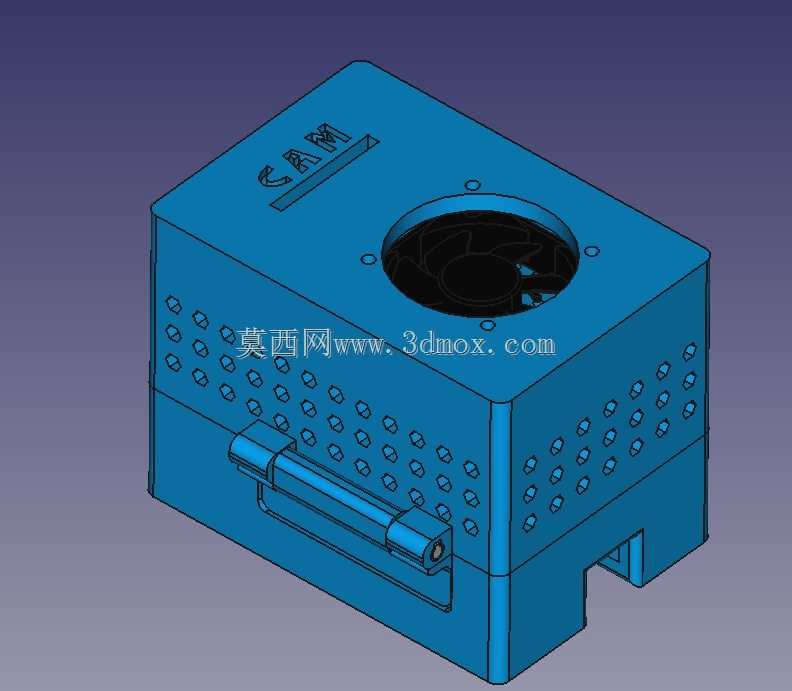

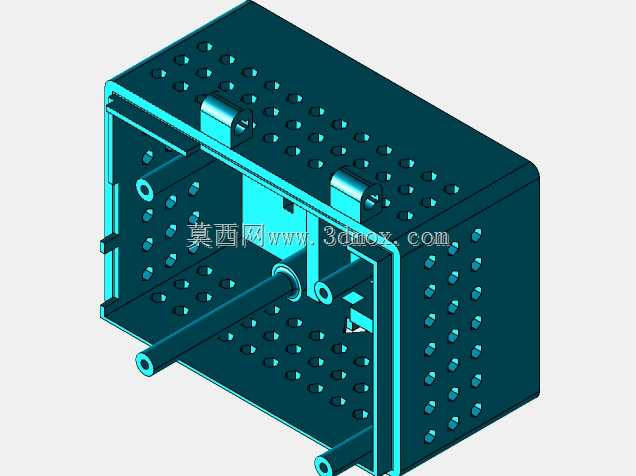

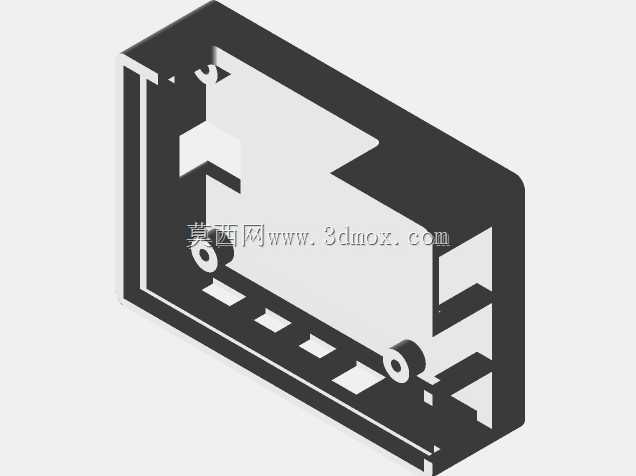

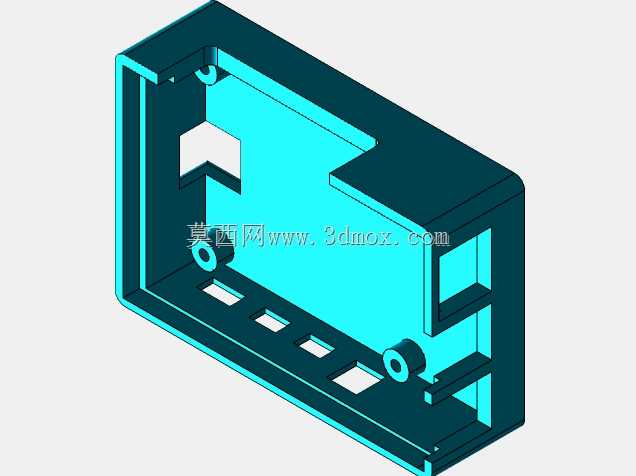

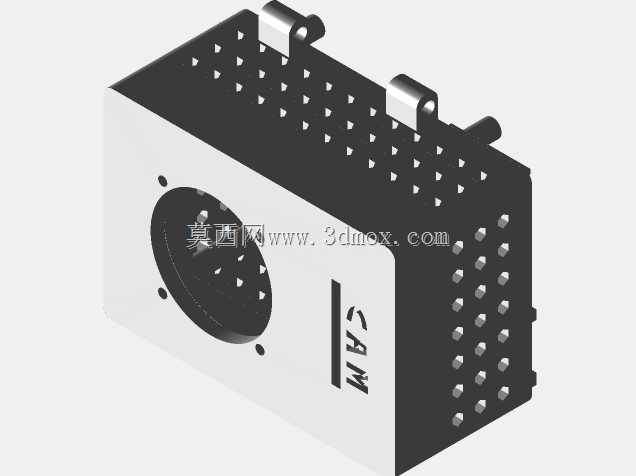

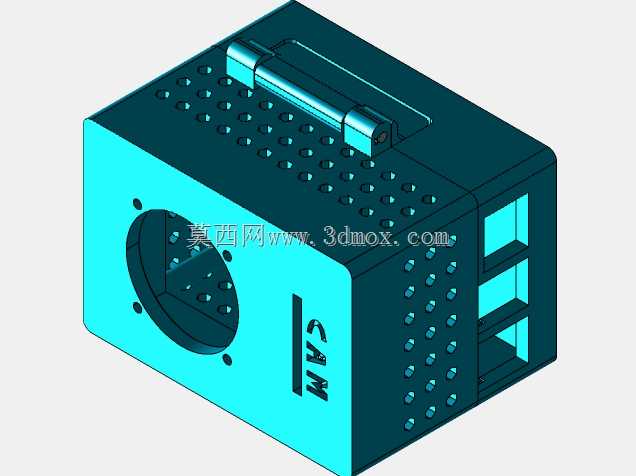

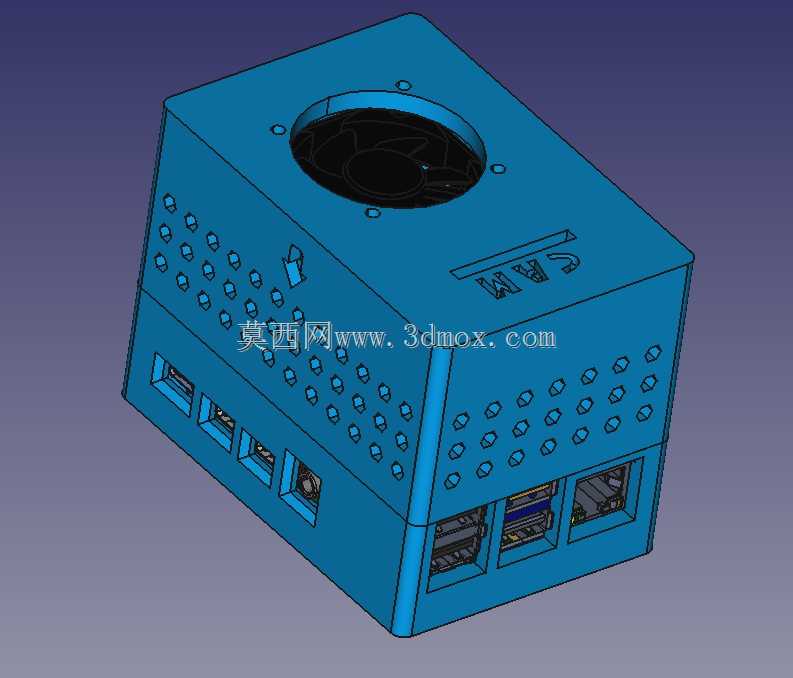

这款壳体针对嵌入式开发场景下树莓派4代的长期运行需求设计，日常在工业数据采集、边缘计算节点、小型智能控制终端部署场景中，开发板往往处于7*24小时连续运行状态，板载主控、内存芯片在高负载工况下容易出现积热问题，轻则触发降频影响运算效率，重则长期高温缩短元器件使用寿命，这款壳体的结构设计完全围绕这类实际使用痛点展开。壳体顶部预留标准风扇安装位，可适配常规5V直流散热风扇，安装孔位匹配市面主流30mm、40mm规格的轴流风扇，装配后可形成定向风道，气流从壳体侧面的阵列式散热孔进入，带走板卡表面热量后从顶部风扇位排出，相比无主动散热的裸板或者被动散热壳体，高负载下核心温度可降低15到20摄氏度，完全满足工业现场连续运行的散热要求。壳体侧面的接口开孔完全匹配树莓派4代的接口布局，双Micro HDMI接口、USB2.0与USB3.0接口、Type-C供电接口、以太网接口、CSI摄像头接口位置都做了精准避让，装配后所有外接接口都可正常插拔使用，不会出现接口被壳体遮挡、插头无法完全插入的问题，不需要额外打磨或者修改壳体结构。壳体采用上下扣合的装配结构，不需要额外使用金属螺丝固定，上下壳体的配合面做了定位止口设计，扣合后错位量控制在0.2mm以内，既可以保证装配后的结构强度，日常维护拆卸时也不需要借助工具，直接沿接缝处即可分开壳体，方便更换散热风扇、调整板卡接线或者外接扩展模块。壳体的内部安装柱高度经过精确核算，树莓派板卡装入后与壳体内壁预留2mm的间隙，避免板卡背面的焊点直接接触壳体造成短路，同时安装柱的位置完全对应树莓派4代的板载固定孔，装入后板卡不会在壳体内部出现窜动，即使在有振动的工业设备上安装使用，也不会出现板卡移位、接口松脱的问题。壳体侧面的散热孔采用交错阵列排布，在保证通风面积的同时，可阻挡大尺寸的灰尘、杂物直接落到板卡表面，减少日常使用中的清理维护频次，顶部风扇位的周边做了下沉式台阶设计，风扇装入后表面与壳体顶面齐平，不会出现凸起，方便多个设备堆叠放置，节省安装空间。壳体的整体外形尺寸控制在95mm*65mm*40mm以内，可适配标准DIN导轨安装配件，也可直接通过壳体底部的预留安装孔固定在设备机柜内部、小型设备的腔体内，不会占用过多安装空间，完全适配嵌入式终端、小型智能网关、教学实验设备等多种场景的安装边界要求。
