罗技无线办公鼠标外观结构设计

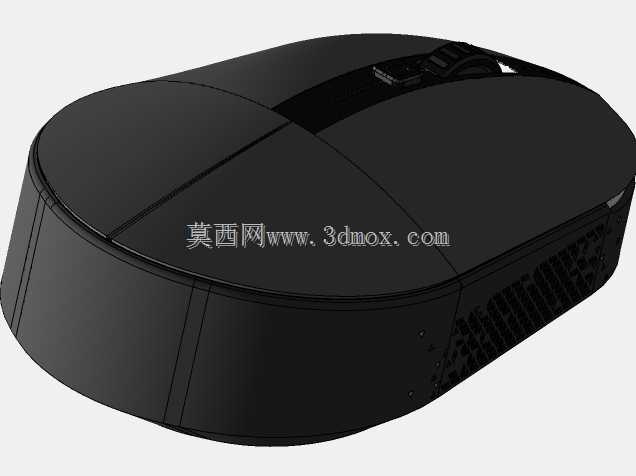

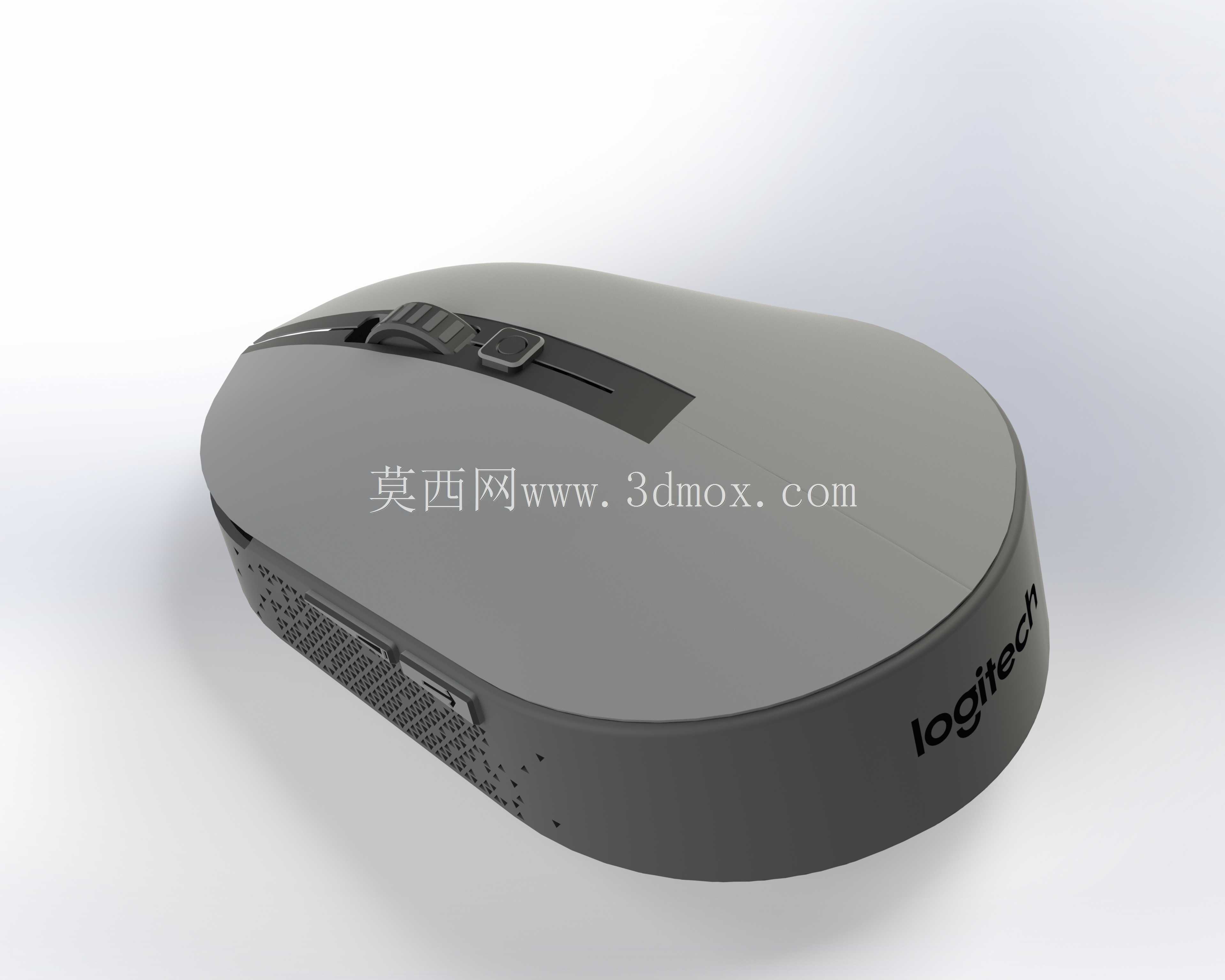

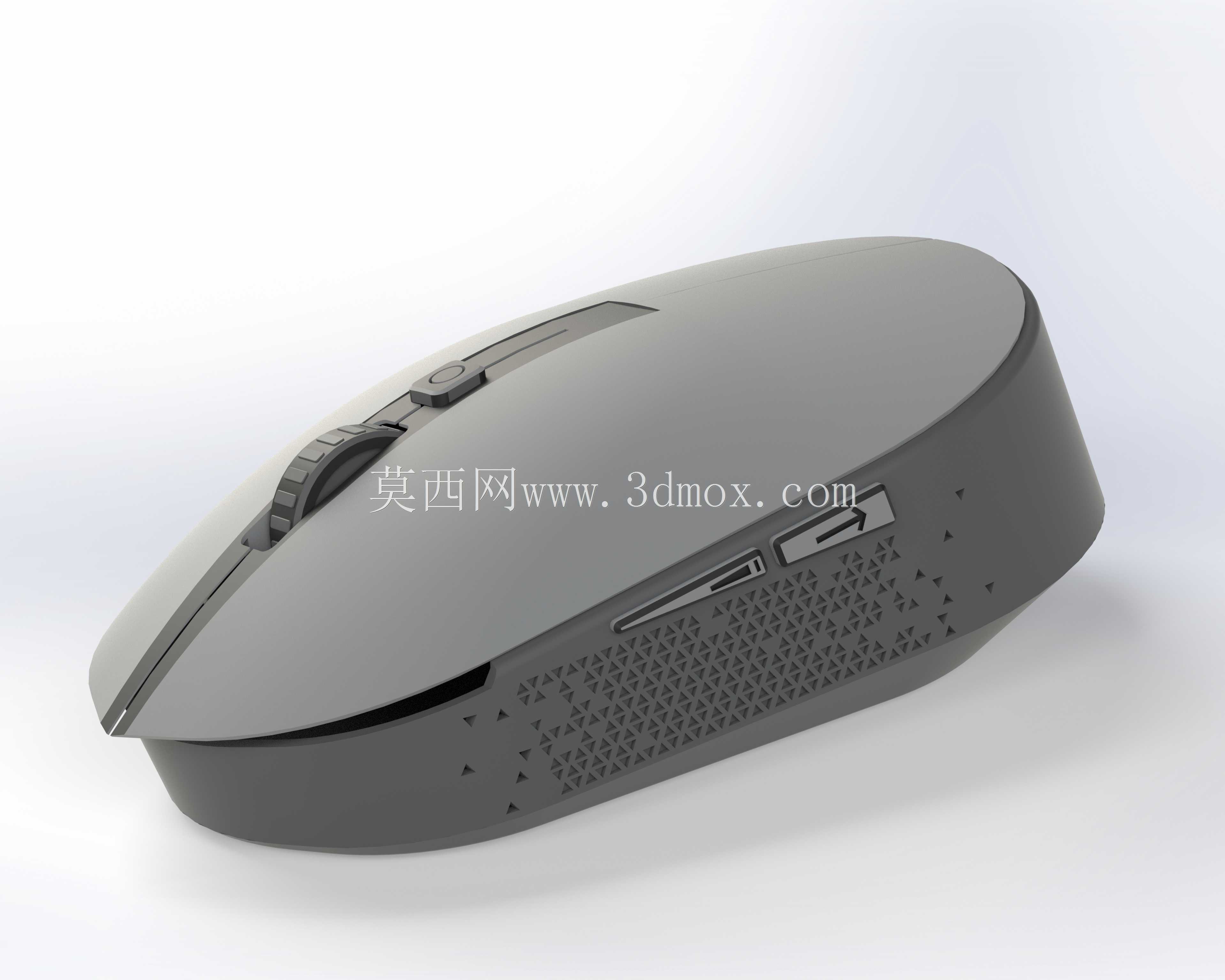

这款鼠标的三维结构围绕日常桌面输入场景搭建，整体采用左右对称的低背拱弧轮廓，壳体曲面从掌心承托区向前后两端平缓收窄，侧裙位置预留了连续的三角纹理防滑区域，拇指与无名指自然搭放时可直接接触纹理面，避免长时间操作出现滑脱。上壳集成左右按键与滚轮组件，按键分模线沿拱弧两侧延伸，滚轮表面做防滑齿结构，后方设置DPI切换按键，可直接在壳体上完成档位触发，不需要额外增设外置拨杆。侧裙靠前位置布置前进后退侧键，按键边缘做斜切导向，拇指小幅移动即可触达，不会与握持动作产生干涉。底部预留光学传感器居中开孔、电池仓轮廓与脚垫安装槽，脚垫槽沿底壳四周分布，可直接粘贴聚四氟乙烯脚垫，保证滑动时的平面接触度。内部结构按照无线鼠标的常规堆叠逻辑划分：前端为滚轮编码器与按键微动安装柱，中部为PCB主板与光学透镜定位槽，后半段为电池仓，可容纳单节干电池，配重重心落在掌心偏后位置，移动时不会出现头重脚轻的问题。上下壳通过卡扣与螺丝柱配合固定，螺丝柱隐藏在脚垫下方，外观面无外露螺丝孔，保证壳体曲面的完整性。建模过程中优先还原壳体的拔模斜度与壁厚均匀性，所有按键的活动间隙控制在0.2mm以内，既保证按压行程清晰，又避免晃动旷量。侧裙纹理采用阵列三角凹槽设计，深度0.3mm，不会在握持时产生硌手感，同时提升表面摩擦力。整体尺寸适配主流成年手型，长度约110mm，宽度约60mm，高度约35mm，可兼容普通鼠标垫、桌面等不同接触面，安装边界仅需预留底部传感器的通光空间，不需要额外固定结构，直接放置即可使用。该结构可用于办公外设的外观验证、手板打样，也可作为同类输入设备的结构设计参考，检查按键布局、握持手感与内部元件堆叠的合理性。
