电机驱动器钣金安装防护外壳结构

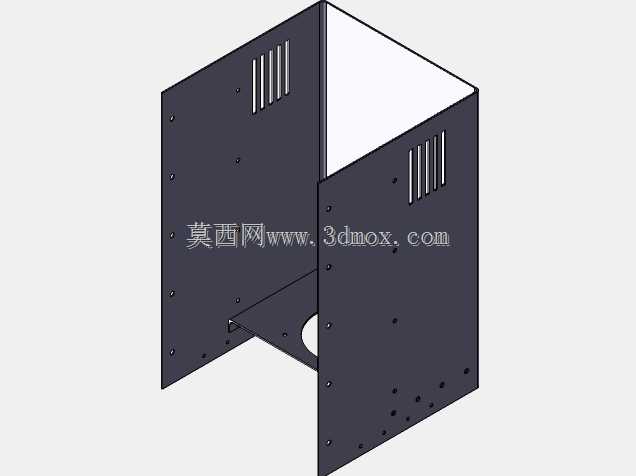

这款钣金壳体是专为电机驱动器配套设计的安装防护结构，在工业自动化生产线、数控加工设备、工业机器人控制柜等场景中，承担驱动器的承载固定、电磁屏蔽与物理防护作用。日常设备运行时，驱动器作为电机动力输出的核心控制部件，会持续产生热量，同时车间内存在金属碎屑、切削液飞溅、线缆拉扯等潜在风险，该壳体的结构设计完全围绕这些实际工况展开。从结构布局来看，壳体采用三面围合的开放式安装结构，预留了充足的接线操作空间，现场布线时无需完全拆解壳体即可完成动力线、编码器线、通讯线的接驳与调试，大幅降低后期运维的拆装工作量。壳体侧壁预留的多组条形散热槽，顺着设备内部空气流通方向排布，能够在不额外增加散热风扇的前提下，引导冷热空气形成自然对流，带走驱动器工作时产生的积热，避免高温环境下驱动器出现过流保护、元器件老化加速等问题。壳体板面分布的多组安装孔位，完全匹配主流功率段电机驱动器的固定孔距，同时预留了柜体安装固定孔，既可以直接将驱动器锁附在壳体内腔的托板上，也能通过壳体侧边的孔位将整个组件固定在电气柜的安装梁上，适配不同规格的电控柜安装空间。设计过程中充分考虑了钣金加工的工艺特性，所有折弯边均预留了合理的折弯半径，避免加工时出现板材开裂问题，孔位排布避开了折弯应力集中区域，同时兼顾了板材利用率，减少生产过程中的边角料浪费。壳体底部托板预留的穿线孔，能够让驱动器的动力线缆从壳体下方直接接入，避免线缆从侧面走线时被柜内其他部件剐蹭破损，同时托板的承重结构经过加强处理，能够承受对应功率段驱动器的重量，长期运行不会出现托板变形、驱动器移位的问题。壳体的安装边界设计充分考虑了电气柜内的安全间距要求，壳体外壁与柜内其他带电部件之间预留了足够的电气安全距离，同时金属壳体本身能够形成连续的导电屏蔽层，减少驱动器工作时产生的电磁干扰对柜内其他传感部件、通讯模块的影响，提升整套电控系统的运行稳定性。
