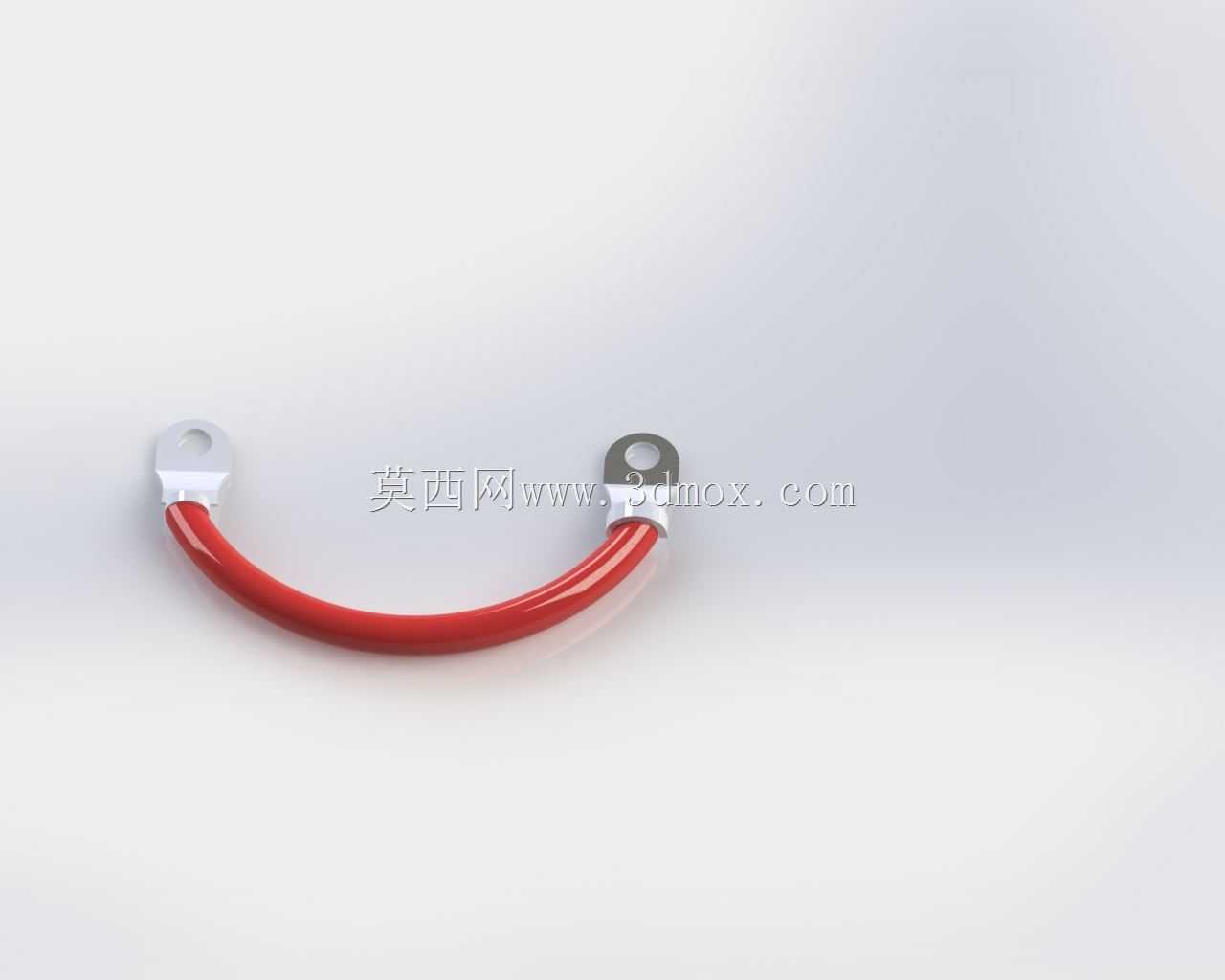

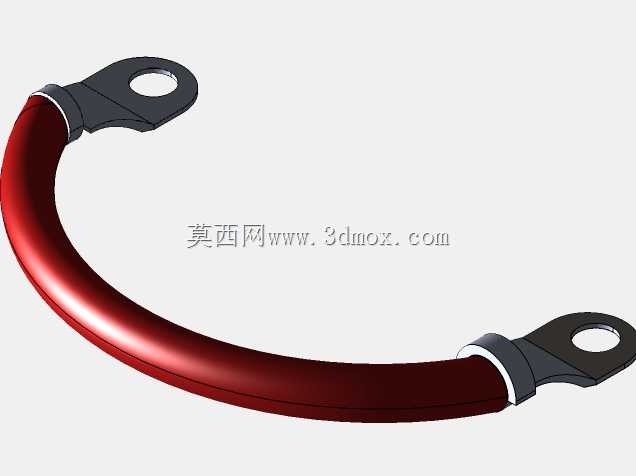

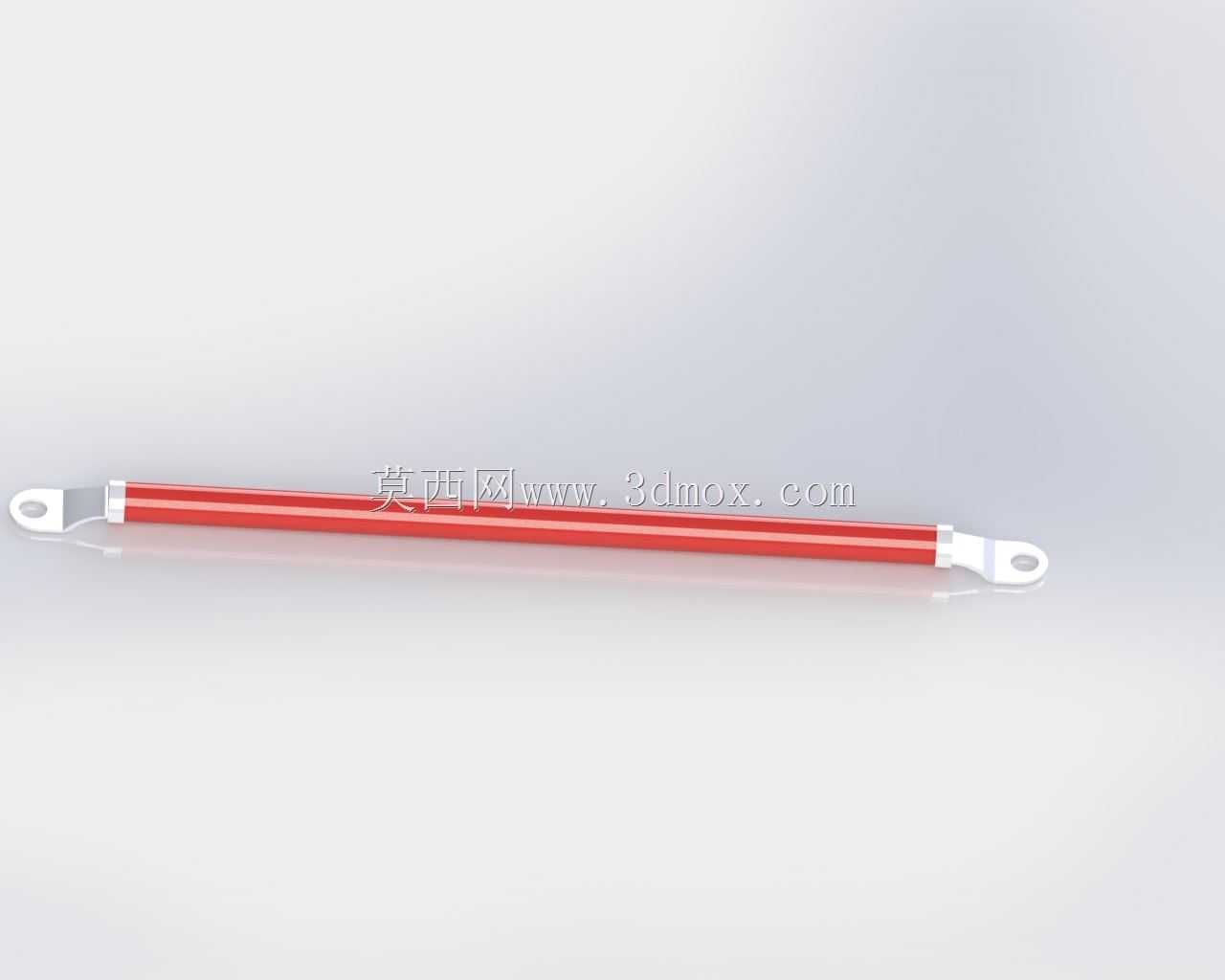

带环形端子的红色柔性电池连接线

这类带环形压接端子的柔性电池连接线，是低压直流供电回路里最常见的导电连接件，日常在储能机柜、车载低压供电系统、备用电源组、小型工业设备供电模块里都能见到它的身影，核心作用是实现电池单体之间、电池与主控回路、电池与负载端的低阻抗电流传输，避免连接部位出现接触压降过大、局部发热的问题。做这类零件的三维建模时，首先要明确安装边界的约束：两端的环形端子内孔尺寸必须匹配对应接线柱的公称直径，常规小容量供电场景下的端子孔径多适配M4到M8的接线螺栓，端子的金属基座厚度要保证压接后不会在螺栓紧固时出现形变，同时端子的环形外缘不能超出安装面的避让范围，避免和周边相邻的导电部件出现安全间隙不足的问题。中间的线缆部分采用多股软铜绞线外加红色绝缘护套的结构，建模时要还原柔性线缆的自然弯曲弧度，不能生硬做成直杆或者规整圆弧，要考虑实际布线时的弯折半径——绝缘护套的最小弯折半径不能小于线缆外径的4倍，否则长期使用后护套容易出现开裂、内部铜绞线断股的隐患。设计时还要兼顾安装操作的空间：两端端子的压接部位要和绝缘护套紧密贴合，不能裸露内部铜丝，端子的朝向可以根据布线需求做角度调整，但要保证螺栓紧固时端子不会跟转，线缆的长度要预留少量冗余，避免设备运行时的振动拉扯导致接线端子松脱。从实际使用场景来看，这类连接线的载流能力和线缆截面积直接挂钩，建模时要准确还原线缆外径和端子的匹配关系，比如小容量启动回路用的线缆，端子的压接筒内径要和线缆外径紧密配合，压接后的形变要均匀，不能出现压接过松导致接触电阻过大，或者压接过深剪断铜丝的问题。另外红色的绝缘护套除了基础的绝缘防护作用，也承担了极性标识的功能，建模时要还原护套的表面质感，不需要做多余的纹理装饰，保证和实物的外观一致性，方便后续做整机布线装配校验时，能快速识别正极回路的走线走向，检查走线是否和周边尖锐部件、高温部件存在干涉风险。在做装配验证的时候，还要注意端子安装面的贴合度，环形端子的底面要和接线柱的安装平面完全贴合，不能出现倾斜，否则螺栓紧固后局部接触面积不足，大电流通过时容易出现局部烧蚀的问题，建模时可以预留端子和安装面的贴合基准，方便后续装配时快速定位。
