多视角建筑立面布局设计参考图纸

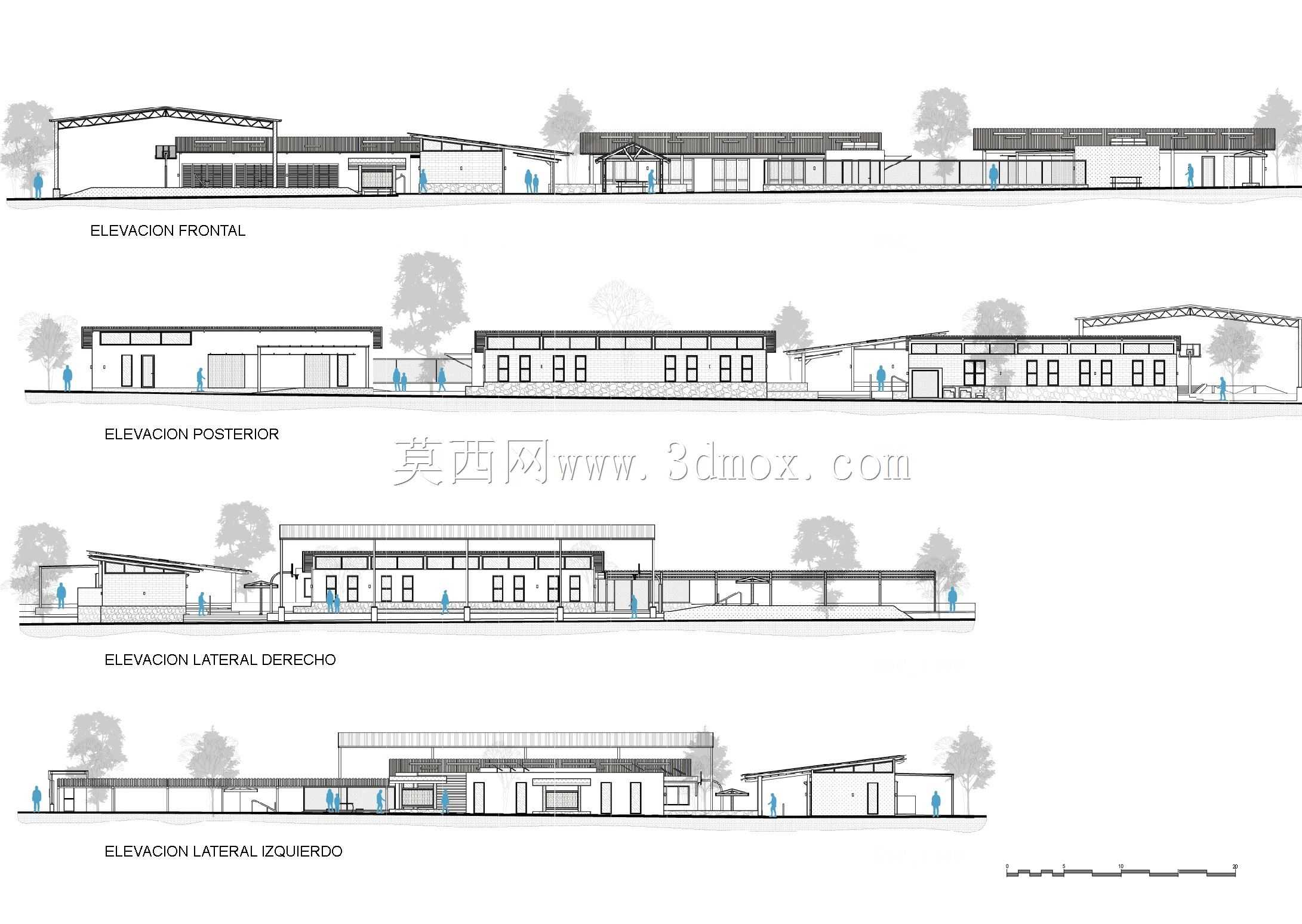

这套立面设计资料覆盖了建筑四个方向的正投影表达，分别对应正面、背面、左右侧立面的完整外轮廓呈现，可直接用于建筑方案阶段的体量推敲、外立面构件定位，也能为后续三维建模提供准确的二维轮廓基准，避免建模过程中出现各视角比例错位、构件位置不对应的问题。在实际项目应用中，这类多视角立面资料常被用于低层公共建筑、园区配套建筑的方案沟通环节，结构设计师可以依托立面标注的层高、开窗位置、出入口尺度，快速核对墙体承重点位的预留是否合理，幕墙设计人员也能直接提取立面的横向、纵向分割线，确定外立面饰材的排布边界，减少现场测量复核的工作量。从设计逻辑来看，这套立面表达遵循了正投影制图的基本规范，每个立面的标高基准线保持统一，出入口的台阶高度、窗下墙高度、屋面挑檐的出挑距离在各关联立面中都做了对应衔接，不会出现相邻立面同一构件尺寸对不上的常见制图问题。在安装边界的参考价值上，立面图中明确标注了建筑外轮廓的总长度、总高度、各段屋面的高差，现场施工时可以直接依据这些尺寸确定建筑的红线退让距离，核对室外管线、绿化种植区域与建筑本体的安全间距，避免后期出现管线与建筑外立面构件碰撞的问题。对于三维建模从业者而言，这套立面资料可以直接导入建模软件作为底图参考，先通过四个立面的轮廓对齐确定建筑的整体体量框架，再逐一细化门窗、檐口、外墙装饰线等细部构件，相比仅凭单张效果图反推建模，能大幅提升建模的尺寸准确度，减少后期调整各视角透视效果的时间。同时立面中对建筑不同功能段的层高变化做了清晰区分，比如公共活动区域的层高更高、配套辅助区域的层高稍低，建模时可以依据这些差异快速划分内部功能区的楼板位置，不用再额外核对平面功能分区的对应关系。在建筑外观效果的呈现上，立面中对不同立面的开窗密度、出入口位置做了适配人流走向的设计，主立面的出入口对应园区主路方向，侧立面的次要出入口连通建筑后侧的货运通道，背面的开窗位置避开了相邻建筑的视线干扰，这些细节都能为同类型建筑的方案设计提供可直接参考的布局逻辑，不用从零开始推敲各立面的功能适配关系。
