微软Surface Studio一体机机加工铝底座结构

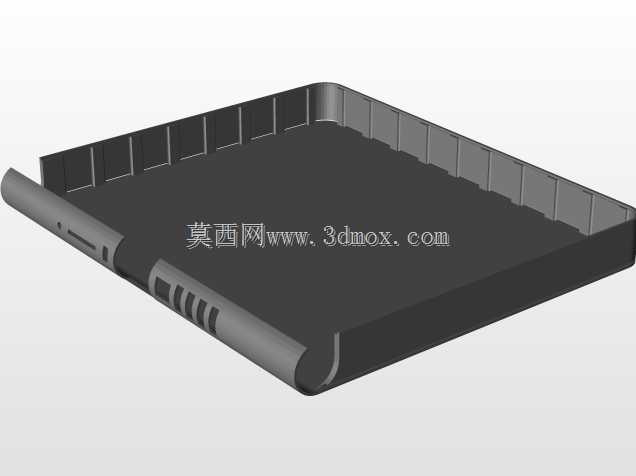

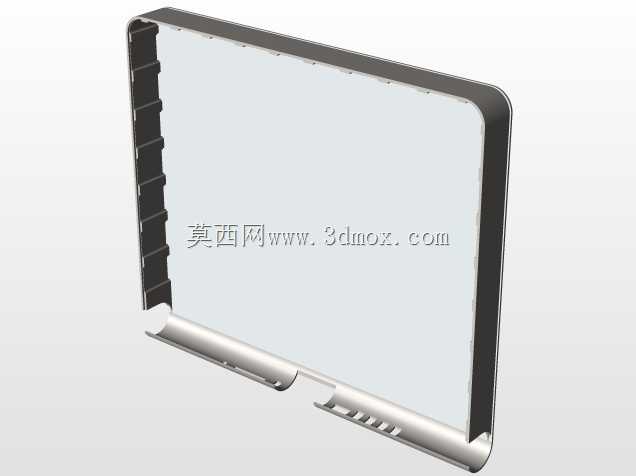

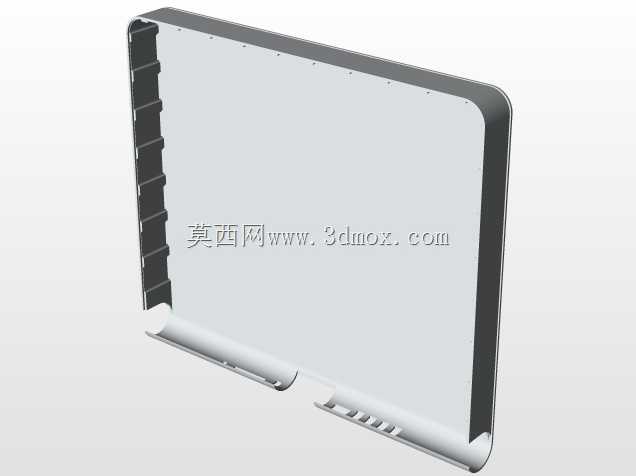

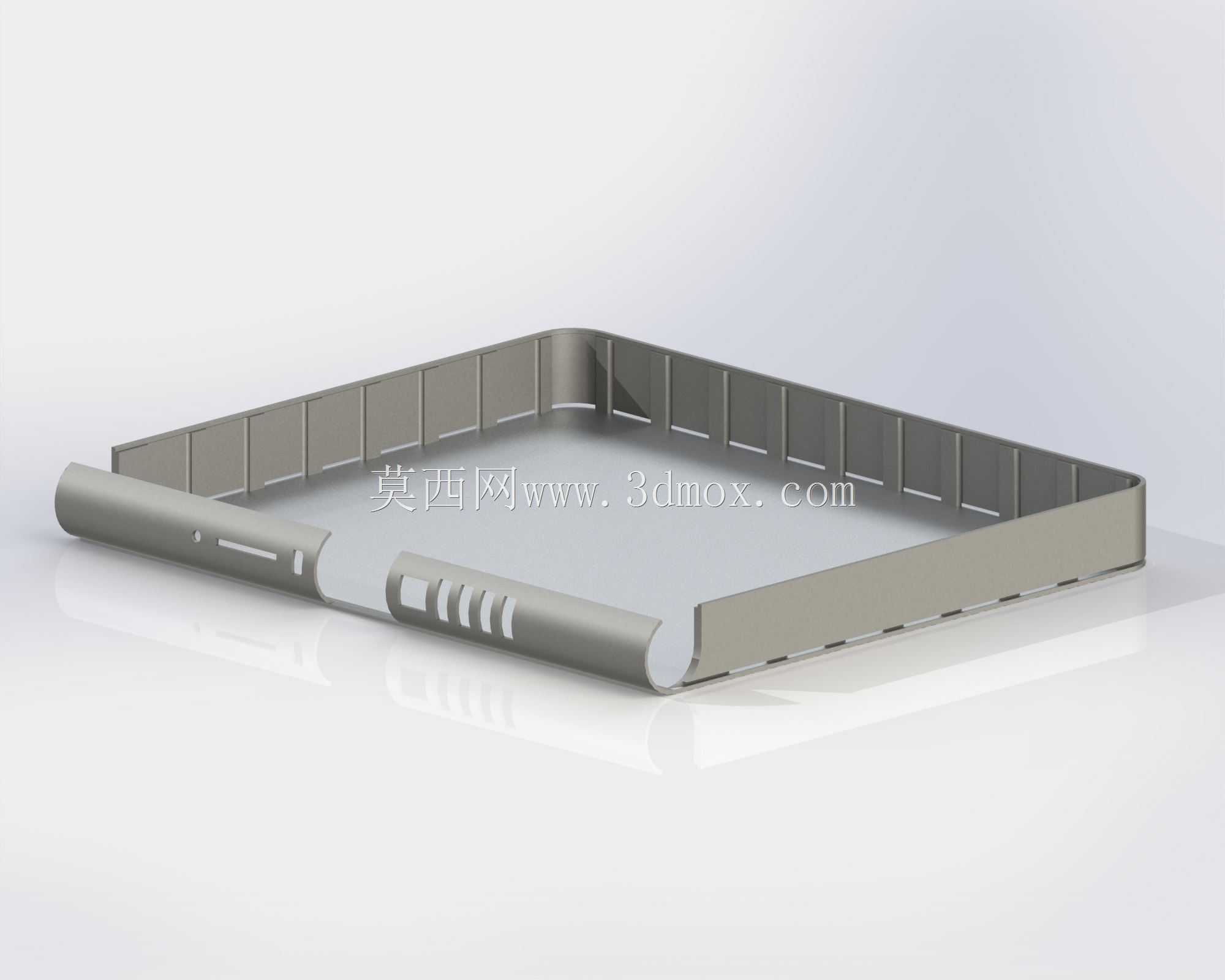

这款结构件是面向桌面一体式计算终端开发的承载底座，日常应用场景集中在专业设计工作室、高端办公工位这类对桌面设备整洁度、支撑稳定性有较高要求的环境，核心作用是承托上方的显示触控总成，平衡整机重心，同时为内部走线、侧边接口预留安装空间。从实际使用需求出发，设计时首先要考虑整机放置后的抗倾覆能力，底座整体采用浅槽型围框结构，三边做等高度的折弯立边，立边内侧均匀分布的卡位槽，是用来卡装内部的屏蔽衬板与走线固定卡扣，避免设备搬运、屏幕角度调整时内部线束移位拉扯接口。靠近操作者的前侧边做了圆弧卷边处理，一方面消除锐边防止用户磕碰划伤，另一方面卷边内部形成的空腔可以容纳触控笔的磁吸模块、状态指示灯的导光条，不用额外在底座表面开孔破坏整体外观一致性。底座的安装边界完全匹配上方屏幕总成的底部连接位，围框的内空尺寸刚好卡入屏幕下沿的金属中框，配合侧边的三个定位销孔，装配时不需要额外调整对位，拧紧紧固螺丝即可完成底座与屏幕主体的连接，能有效提升产线装配效率。底座底面预留了四个均匀分布的防滑脚垫安装位，脚垫高度差控制在0.1mm以内，保证放置在玻璃、木质桌面时不会出现翘边晃动，围框侧壁预留的长条形开孔是散热通风通道，配合内部的导热衬垫，可以把主板区域的热量顺着金属壳体导出，避免长时间高负载运行时底座局部积温过高。设计过程中特意把所有折弯内角做了R0.8的圆角过渡，避免钣金折弯时出现应力开裂，同时所有外露边都做了钝化处理，没有尖锐毛刺，符合消费电子产品的安规要求。卷边位置的几处缺口是对应侧边的扩展接口位，缺口的尺寸公差控制在±0.05mm，保证外接设备插头插入时不会与壳体发生干涉，围框后侧的开槽是走线出口，电源线、视频线可以从这个位置顺出，顺着桌面走线槽排布，保持工位桌面整洁。整个底座采用整块铝合金铣削后折弯成型，相比塑料底座有更好的结构刚性，长期使用不会出现形变下垂，金属表面做了细磨砂阳极处理，耐指纹同时和整机的金属外观风格保持统一，重量控制在合理区间，既保证足够的配重降低重心，又不会让整机过重导致搬运困难。
