HDPLEX设备铝合金散热顶盖结构设计

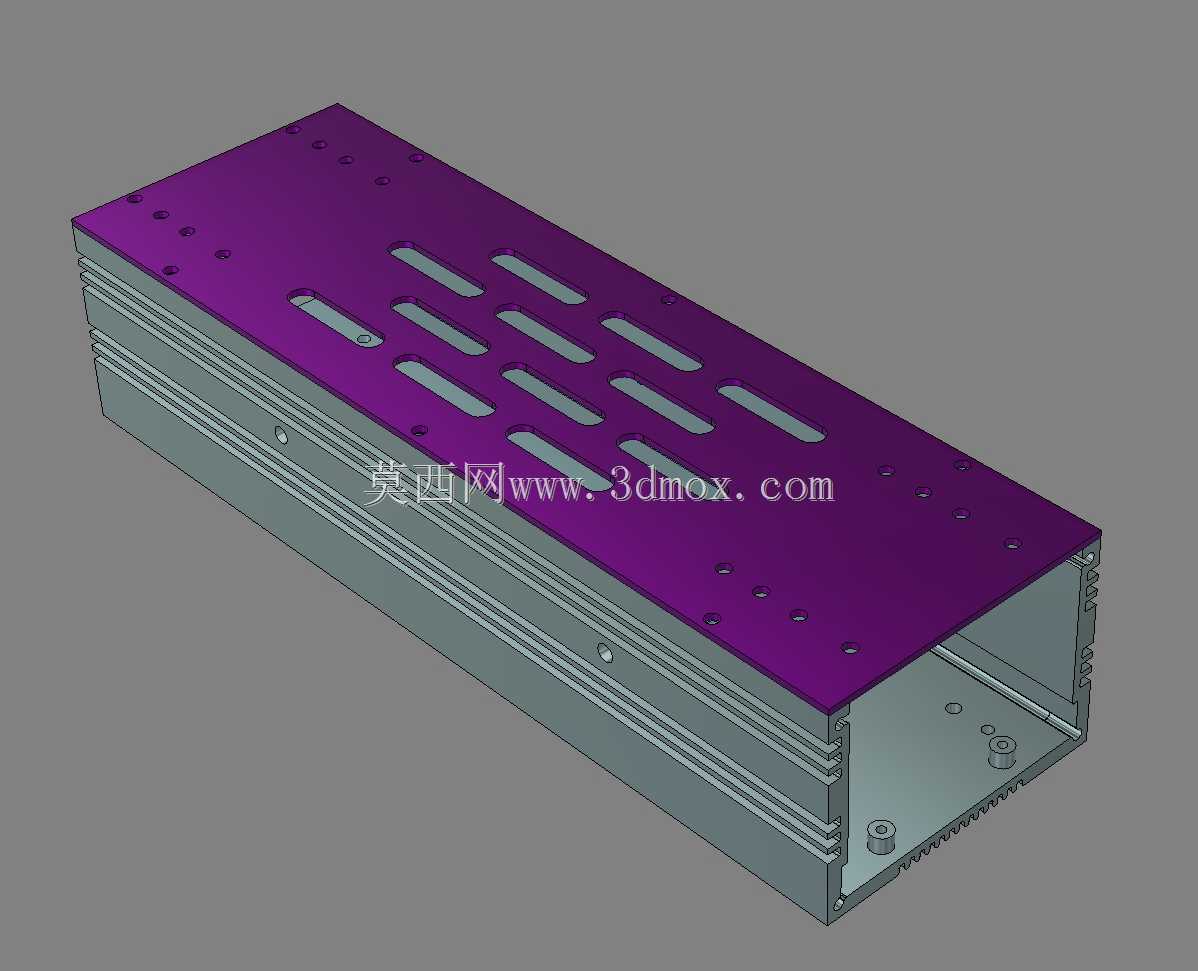

这款顶盖结构主要适配小型紧凑型电子设备的铝合金机箱使用，常见于迷你主机、工业嵌入式控制模块、小功率功放设备这类对安装空间有严格限制的场景，作为机箱的上部封装构件，同时承担辅助散热、结构防护、外部接口避让的多重作用。从结构设计逻辑来看，顶盖采用平板式安装结构，边缘做了适配铝型材机箱侧壁的折弯扣合边，不需要额外的复杂连接件，就能和挤出成型的铝型材箱体侧壁完成贴合装配，扣合边内侧预留的微小公差间隙，既可以抵消铝型材挤出生产带来的侧壁直线度误差，也能给装配时的对位调整留出操作空间，现场装配时不需要专用治具，依靠普通内六角螺丝就能完成紧固。顶盖表面的长条形开槽是核心的功能结构，开槽的排布完全对应机箱内部发热元件的排布位置，没有做均匀对称的装饰性排布，每一条开槽的长度、宽度都经过通风量核算，既保证内部热空气可以形成自然对流的上升通道，又不会因为开孔面积过大降低顶盖的整体结构强度，避免安装后出现中部塌陷的问题。顶盖四周分布的沉头安装孔，孔位间距严格匹配对应铝型材机箱侧壁的预装螺纹孔位置，沉头深度刚好可以让平头螺丝安装后完全没入顶盖表面，不会出现凸起刮蹭外部放置物品的问题，同时边角位置的安装孔做了微小的位置偏移补偿，抵消铝型材加工时的孔位累计误差，避免出现装配时螺丝无法对位的问题。从安装边界来看，这款顶盖的外形尺寸完全匹配对应型号铝型材机箱的上部开口尺寸，边缘没有多余的外凸结构，可以直接嵌入标准机柜的对应安装位，不需要额外做裁切调整，顶盖的厚度选用常规的钣金加工厚度，既可以满足日常使用中的抗弯折需求，也不会因为过厚占用机箱内部的有效安装空间，给内部的PCB板、散热模块、接线端子留出足够的排布余量。在细节处理上，顶盖和箱体接触的内侧边缘做了微小的倒角处理，装配时不会刮蹭箱体侧壁的阳极氧化层，也不会划伤安装人员的手部，表面的开孔边缘都做了去毛刺处理，避免后续维护时内部走线被开孔锐边割破绝缘层，整体结构没有复杂的曲面特征，完全可以通过常规的钣金冲压、激光切割工艺完成加工，不需要开专用的注塑模具，小批量生产时的加工成本可控，也方便后续根据内部元件的调整快速修改开孔位置和尺寸，适配不同配置的同尺寸机箱产品。
