便携式燃气燃烧器结构设计三维模型

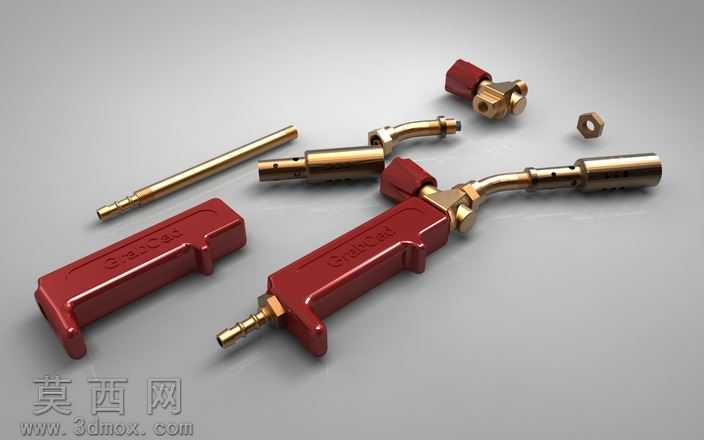

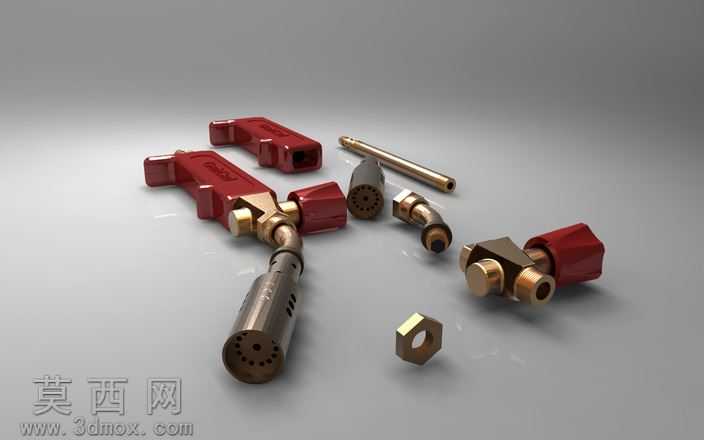

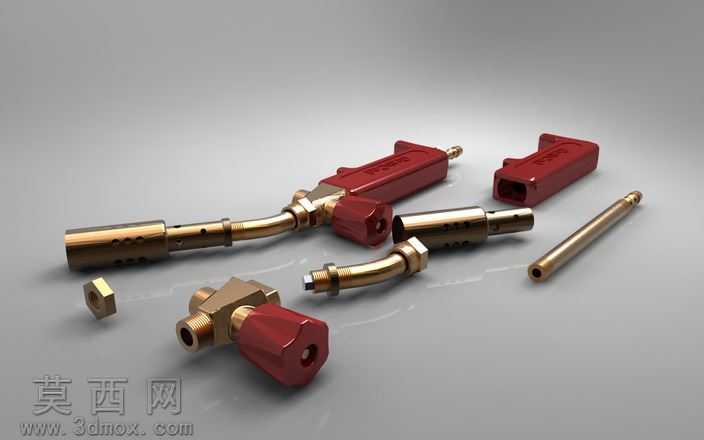

本作品为便携式手持燃气燃烧器的三维设计模型，建模阶段采用自顶向下的设计思路，先完成整体功能布局规划，再拆分各个零部件进行独立建模，确保各部件装配间隙合理、运动干涉完全排除。建模过程中对每一处结构细节都做了还原：手柄部分采用符合人体工学的曲面造型，通过曲面放样、圆角过渡等操作打造握持贴合的轮廓，表面的防滑凹槽、品牌标识凹槽都通过拉伸切除、包覆特征完成，还原真实产品的触感设计；燃气通路部分的金属管路，分别建模了进气接头、导流管、混合腔、喷火嘴等部件，其中喷火嘴的出火孔采用圆周阵列特征完成，混合腔的渐缩结构通过旋转凸台特征实现，保证燃气与空气预混的结构合理性；控制阀门部分还原了阀芯、旋钮接头、密封槽等结构，密封位置的尺寸公差在建模时做了预留，符合实际五金配件的装配要求；配套的连接螺母、加长喷杆、备用接头等附件也逐一完成建模，每个零件的螺纹结构、倒角细节都做了精细化处理，还原真实机加工零件的特征。材质与渲染阶段，针对不同部件做了区分：手柄部分采用红色酚醛塑料材质，调整材质的粗糙度、漫反射参数，还原电木材质哑光、略带颗粒感的质感，边缘做了轻微的磨损效果模拟真实使用痕迹；金属管路、接头、螺母等部件采用黄铜材质，调整金属反射率、高光参数，还原铜件经过抛光后的温润金属光泽，部分位置做了轻微的氧化做旧处理，避免渲染效果过于塑料感；喷火嘴端部采用耐高温不锈钢材质，调整材质的金属度、粗糙度，呈现不锈钢哑光冷调的金属质感。渲染场景采用简洁的浅灰色影棚背景，布置三点光源系统，主光源打出产品的主体明暗关系，辅光源消除暗部死黑，轮廓光勾勒金属部件的边缘轮廓，突出产品的结构层次与材质差异，最终渲染图清晰展现了燃烧器拆分状态下的所有零部件，直观呈现产品的装配关系与结构特点。整个模型的结构设计完全参考实际商用便携式燃气燃烧器的工作原理，燃气从尾部进气接头进入，经过手柄内部的阀芯控制流量，进入混合腔与空气预混后从前端喷火嘴喷出点燃，加长喷杆可替换安装以适配不同的作业距离，备用接头可适配不同规格的燃气气源，所有可活动部件在装配体中都保留了正确的运动自由度，可用于产品结构展示、装配教学、二次改型设计等场景。
