客运汽车通风划线盘式制动器结构设计

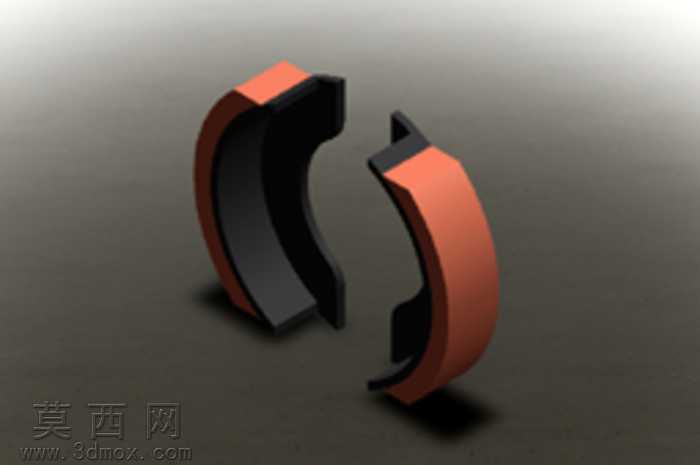

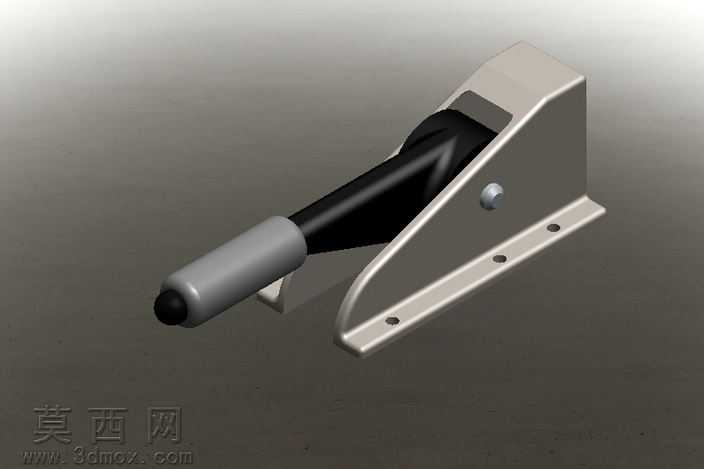

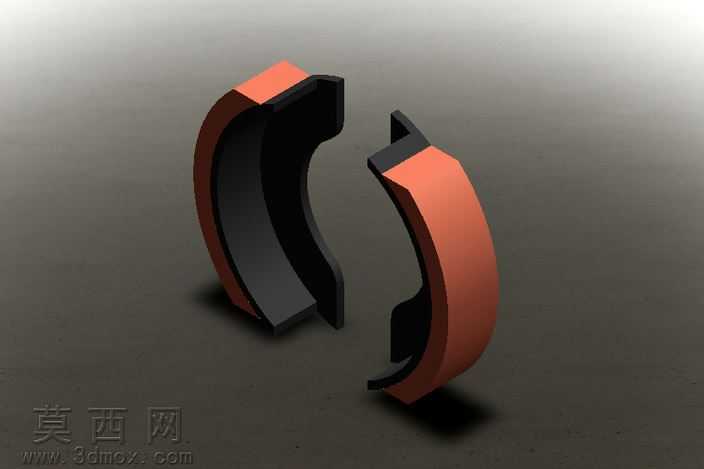

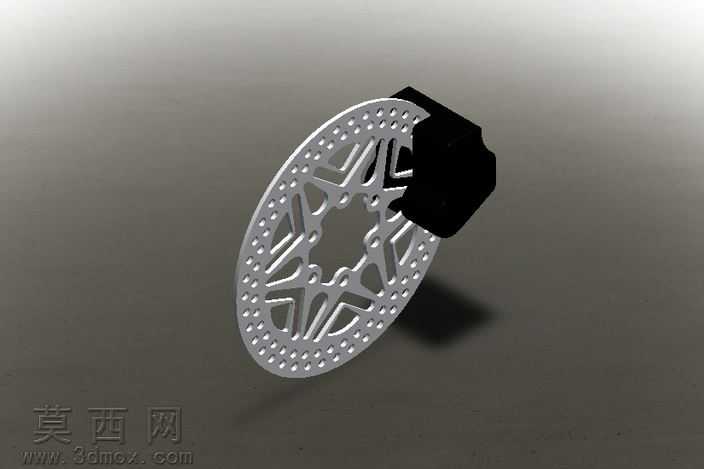

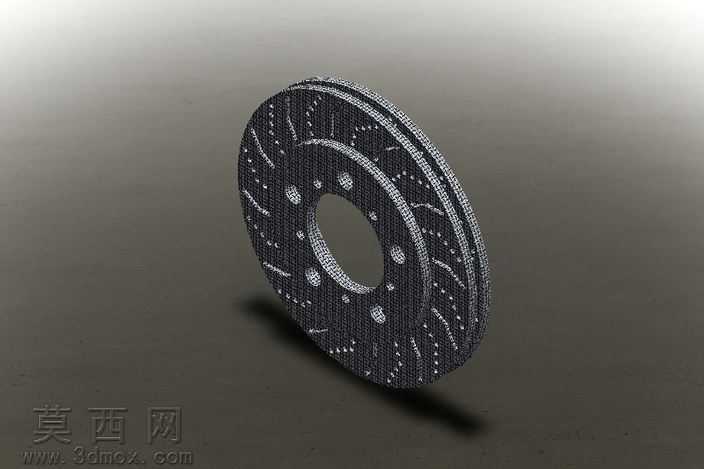

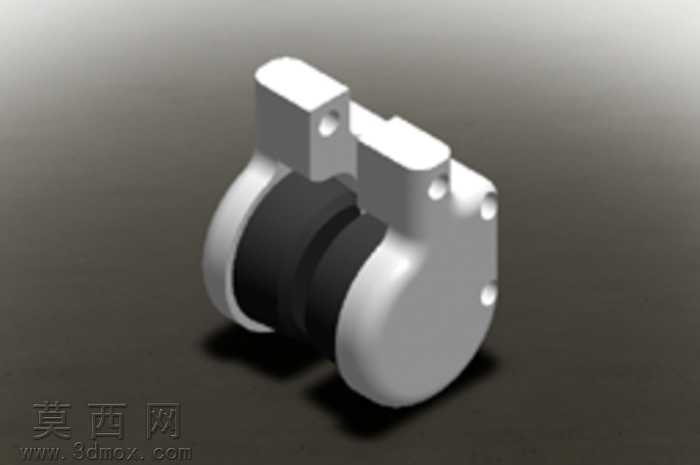

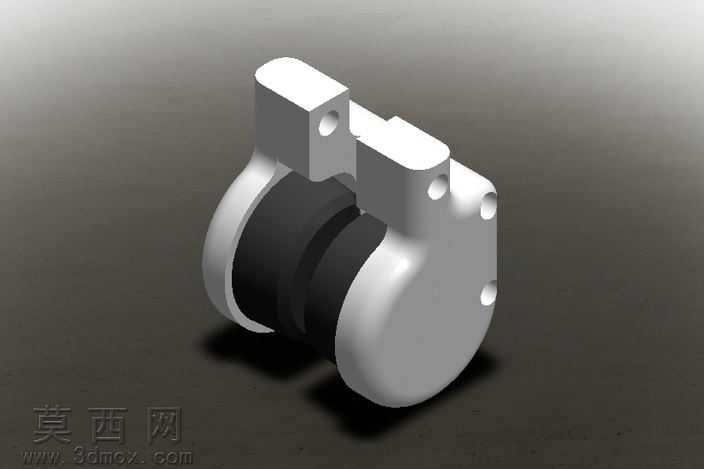

本作品围绕客运汽车制动系统核心部件展开三维建模设计，针对客运车辆重载、高频制动的使用场景，还原了多款适配不同安装需求的盘式制动器结构。建模过程中首先依据实车装配尺寸搭建基准坐标系，对制动盘的安装孔位、中心定位轴径、盘面有效摩擦半径进行精准参数化约束，确保各部件装配公差符合汽车零部件通用设计规范。针对11.8英寸直径的铸铁制动盘，建模时还原了盘面交叉钻孔、通风散热槽的细节结构，通过阵列特征完成散热孔与划线导屑槽的均匀排布，既还原了真实部件的散热排屑功能设计，也通过曲面倒角处理消除了结构锐角，还原铸造部件的工艺特征。材质渲染阶段，针对铸铁制动盘的金属质感进行参数调试，还原灰铸铁表面细微的铸造颗粒质感，对盘面摩擦区域做轻微的磨损质感处理，区分安装法兰面的机加工光洁面与摩擦工作面的粗糙纹理，通过光影渲染突出通风槽的纵深结构，直观展示制动盘的双层通风腔体构造。设计过程中兼顾了不同车型的适配需求，分别搭建了无真空伺服适配的普通铸铁光盘、后轮专用鼓式搭配盘式结构、自行车适配小型盘刹、客运车辆全尺寸后制动盘以及手刹配套制动盘的差异化结构，对各版本的安装孔距、盘厚、通风结构做了区分设计，确保每个变体结构都对应真实的使用场景。建模时对制动器的装配逻辑做了完整还原，预留了制动卡钳的安装位、轮毂连接的螺栓孔定位，各部件的衔接处做了贴合面的公差处理，避免出现结构干涉问题，整体模型结构完整，细节还原度高，可用于制动系统结构展示、装配教学以及相关零部件的设计参考。
