斜置屏双底座嵌入式工业操作终端结构

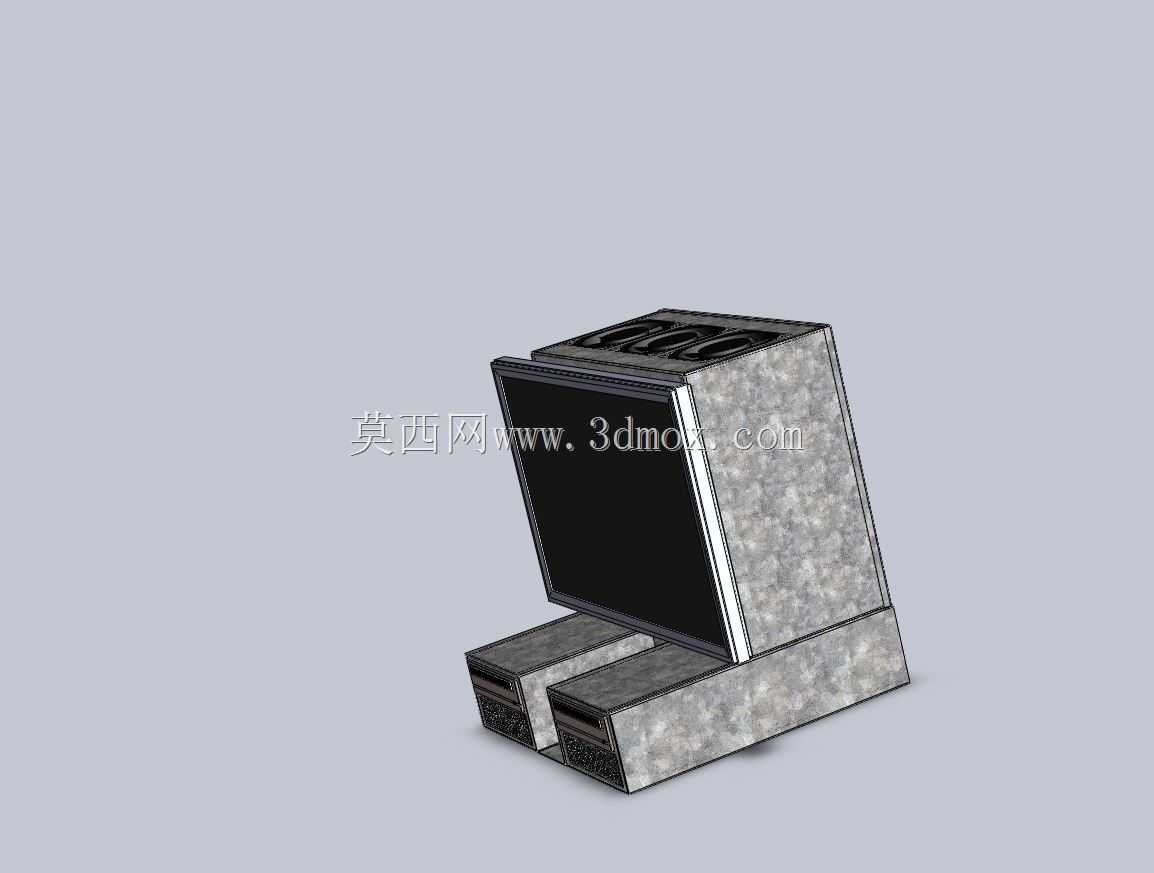

该结构为车间工位端的嵌入式操作终端，主要应用于离散制造产线的工位工序录入、设备参数调取、作业指导书展示场景，适配钣金操作台的嵌入式安装需求，可直接嵌入工位台的预留开孔内，无需额外外置支架，减少工位台面的占用空间。整体采用倾斜式屏体设计，屏体与底座呈固定倾斜夹角，符合操作人员站立或坐姿状态下的视线角度，无需低头或抬臂操作，长时间作业时可降低颈部与腕部的疲劳度，适配常规工位750-1100mm的台面高度区间，安装时屏面与操作人员视线的垂直夹角控制在15-25度范围内，符合人机工程学的工位设计要求。底座部分采用双腔体分体式结构，两个独立腔体分别预留了硬件安装空间，可分别放置工控核心板、IO接口模块、电源转换模块，不同功能模块分腔布置可减少电磁干扰，同时腔体外侧预留标准接口开孔，可直接引出USB、RS485、以太网等常用通讯接口，方便外接扫码枪、传感器、产线PLC等外设，无需额外对壳体进行二次开孔加工。壳体采用钣金折弯焊接工艺成型，外表面做麻面喷塑处理，可抵抗车间环境内的油污、粉尘附着，日常清洁时可直接用中性溶剂擦拭，不会出现表面掉漆或留痕问题，屏体周边做折边包边处理，可避免安装或使用过程中磕碰导致的屏体碎裂风险，屏体与壳体的接缝处预留密封胶条安装槽，安装胶条后可达到IP54的防护等级，适配多粉尘、少量溅液的机加工、装配车间环境。设计过程中优先考虑安装维护的便捷性，屏体部分采用前装式结构，可直接从台面正面完成设备的安装与拆卸，后期维护时无需拆开工位台的下部结构，更换屏幕或内部硬件时仅需拆开正面的固定压条即可完成操作，大幅缩短工位停机维护的时间。底座的下部预留走线孔位，设备的供电与通讯线缆可直接从底座下方穿入工位台内部的走线槽，避免线缆外露在台面上造成的勾挂风险，同时底座的安装边做加厚处理，嵌入台面后可承受15kg以内的垂直压力，操作人员偶尔倚靠时不会出现壳体变形或下沉问题。整体结构的安装边界尺寸适配多数现有工位台的标准开孔规格，无需对现有工位进行大规模改造即可直接替换原有老式按键式操作终端，屏体的显示区域尺寸适配10-12寸工业显示屏的安装要求，可根据实际需求选配电阻屏或电容屏，满足不同操作场景下的触控需求，戴普通劳保手套时也可完成精准触控操作，无需摘下手套即可完成参数输入与工序确认操作。
