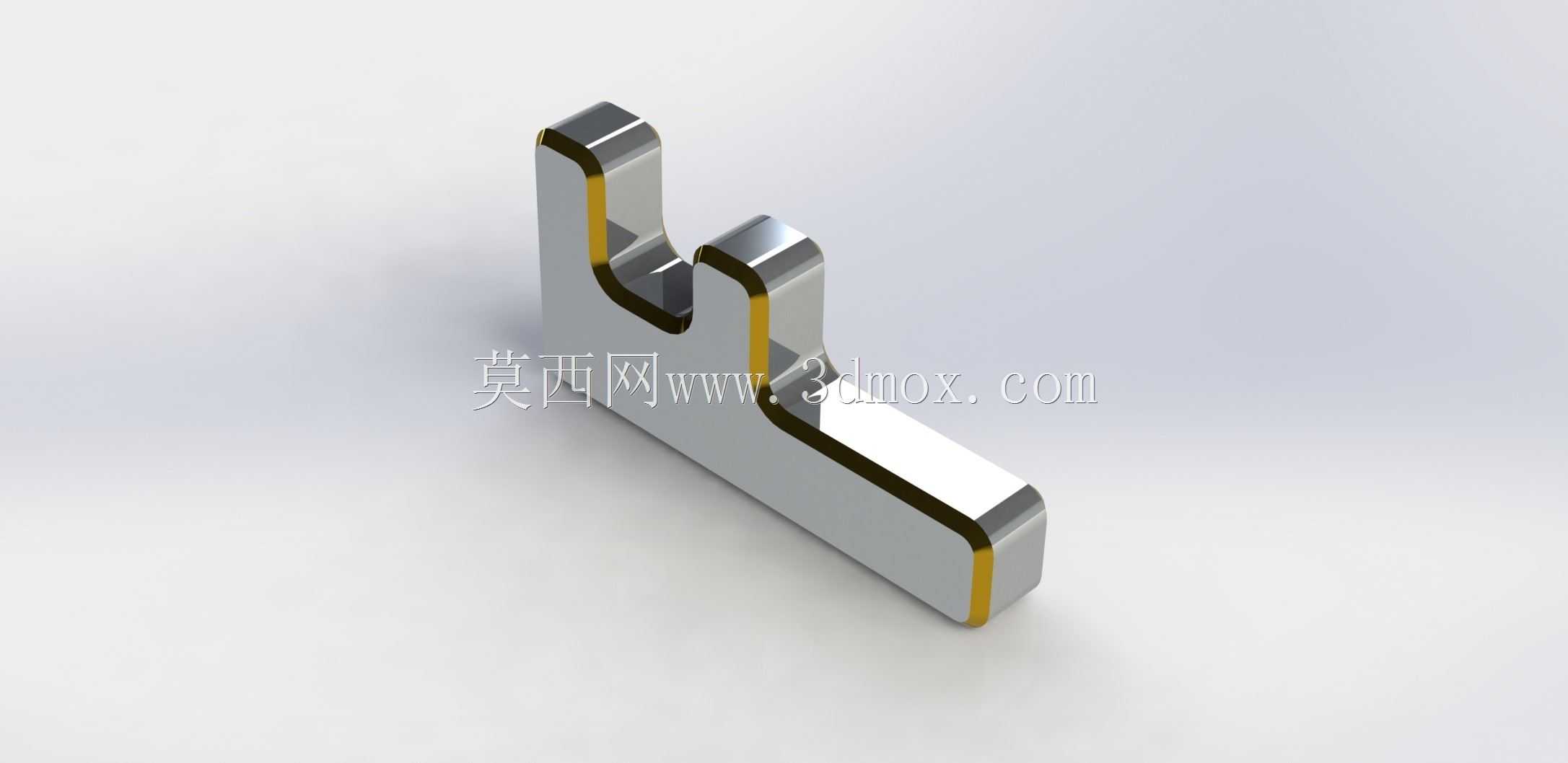

双叉型金属定位支撑构件渲染作品

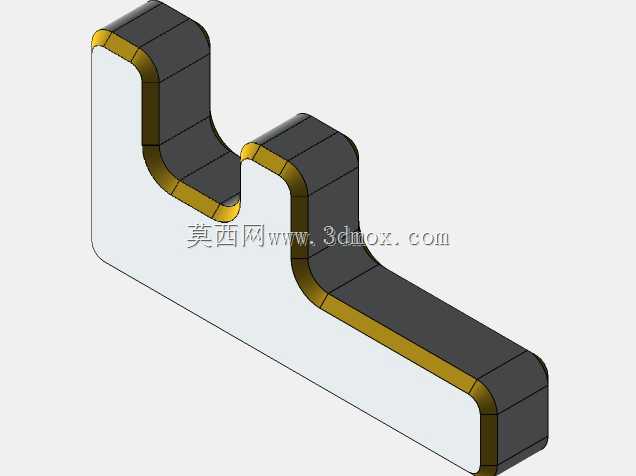

该构件属于设备装配中常用的定位支撑类五金件，日常多应用在工装夹具定位端、小型自动化设备的物料承托工位、输送线侧边的挡停定位结构中，也可作为非标设备里的辅助支撑块使用，承担小载荷下的工件定位、侧向支撑功能，避免被定位件在加工或传输过程中出现位移偏移。从结构设计来看，整体采用一体化铣削成型思路，底部为平直的长条形安装基座，基座上预留的安装孔位可适配M4-M6规格的内六角螺栓，能直接固定在铝型材框架或钢板工作台面上，安装边界需预留至少15mm的侧边操作空间，方便螺栓拧紧作业。上部的双叉型凸起结构做了等距排布，两个凸起的内侧工作面做了0.2mm的倒角处理，避免与被支撑工件接触时刮伤工件表面，凸起的高度根据常见的定位需求设定，可适配厚度在10-30mm区间的板类工件的侧边卡合定位。构件的棱边全部做了R0.5的圆角过渡，既消除了机加工后的锐边安全隐患，也能降低应力集中系数，提升构件在反复受侧向载荷时的结构强度，避免长期使用后棱边位置出现崩裂变形。材质选用常用的45号钢，表面做了镀硬铬处理，既提升了表面耐磨性能，也具备一定的防锈能力，适配车间多油污、多粉尘的使用环境。建模过程中先绘制底部基座的截面轮廓，通过拉伸指令生成基体，再对上部的双叉结构做单独的轮廓绘制后叠加拉伸，最后对所有过渡棱边做统一的圆角处理，渲染阶段通过添加金属材质与环境光影，还原了实际加工后的金属质感，能直观呈现构件加工完成后的真实外观效果，方便设计人员在做设备整体装配时提前预判构件的视觉呈现与装配匹配度，也可作为工装设计时的标准件选型参考，核对安装尺寸与工位适配性。
