三星T510平板专用防护外壳结构设计

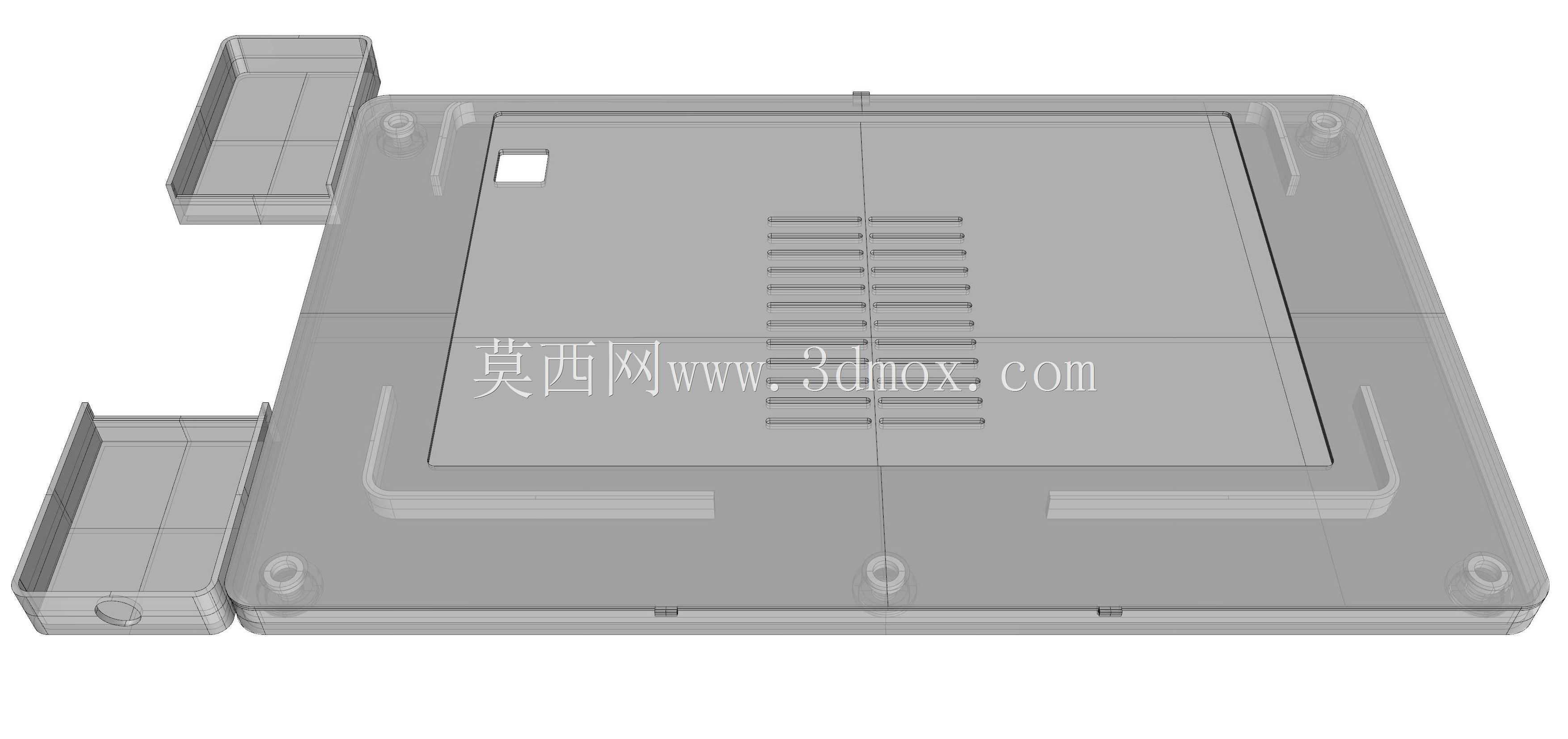

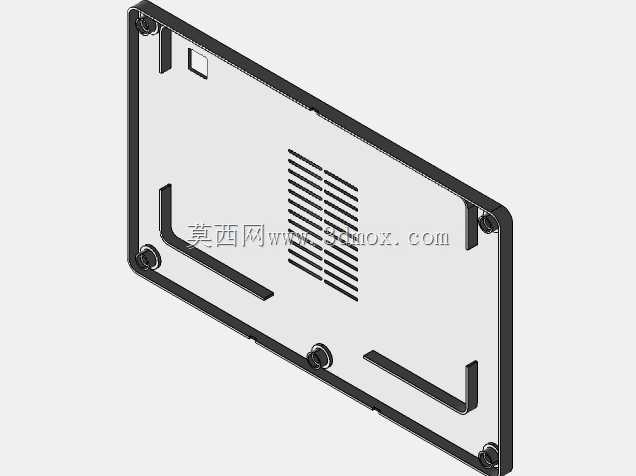

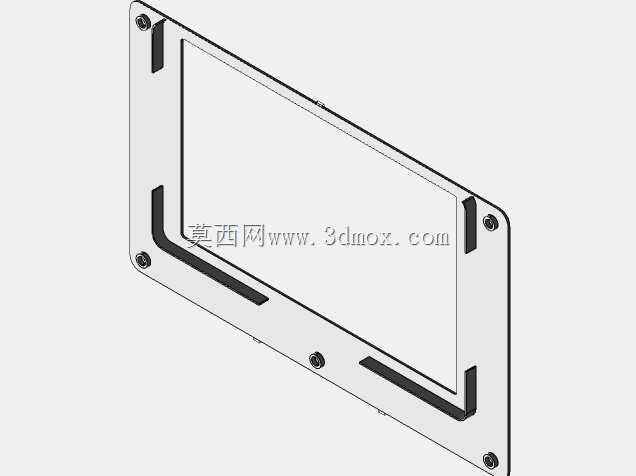

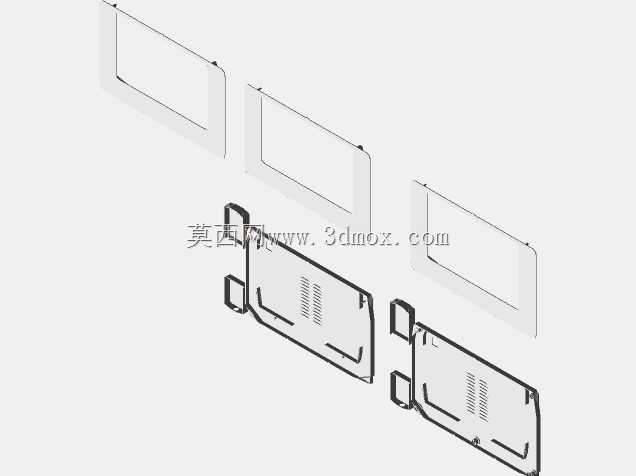

这款针对三星T510设备开发的防护外壳，在结构设计阶段充分考量了手持便携设备的日常使用损耗场景，日常握持时的边角磕碰、桌面放置的摩擦剐蹭、意外跌落的冲击缓冲都是设计时需要覆盖的核心工况。从结构布局来看，壳体主体采用与设备轮廓完全贴合的全包式内腔设计，内腔周圈设置了均匀分布的微凸限位筋，筋位高度控制在0.3mm，既可以保证壳体与设备装配后不出现松动晃荡，又能避免过盈量过大导致的装配困难、长期使用刮花设备边框的问题。壳体背部对应设备原有的散热格栅位置做了完全对位的通槽开孔，开孔边缘做了0.2mm的圆角过渡，不会出现毛边剐蹭的问题，同时保证设备长时间高负载运行时的热量可以正常散出，不会因为加装外壳导致热量积聚影响设备运行稳定性。壳体侧边对应设备的接口、按键位置都做了精准的避让设计，按键区域采用一体化的触压凸点结构，不需要在壳体上单独开孔，既可以保证按键的按压反馈清晰，又能避免灰尘、水渍从按键缝隙进入设备内部，提升日常使用的防护能力。在边角位置，壳体做了加厚的缓冲结构设计，边角处的壁厚比主体壁厚增加0.8mm，内部设置了中空的缓冲腔，当设备从日常使用的桌面高度意外跌落时，边角位置的缓冲结构可以率先吸收冲击能量，减少冲击力传递到设备本体，降低屏幕、内部元器件受冲击损坏的概率。从安装边界来看，壳体的整体外形尺寸比设备本体的长宽尺寸各大1.2mm，装配时从设备背部对位扣合即可完成安装，不需要额外的卡扣或者粘接结构，拆卸时从边角位置轻轻施力即可分离，不会对设备边框造成撬痕。壳体表面采用半透明的磨砂质感设计，既可以保留设备本身的外观辨识度，又能减少日常使用时的指纹残留，提升握持时的摩擦力，降低手持滑落的风险。在结构细节处理上，壳体所有的边缘位置都做了圆弧过渡处理，没有尖锐的棱角，握持接触时的手感更舒适，长时间手持使用也不会出现硌手的问题。针对设备的摄像头、扬声器等开孔位置，壳体做了0.1mm的微凸台阶设计，当设备背部朝下放置在桌面时，台阶可以让摄像头镜片、扬声器网罩与桌面之间留出微小间隙，避免直接接触桌面造成镜片刮花、扬声器孔被杂物堵塞的问题。整个壳体的壁厚设计均匀，主体壁厚保持在1.2mm，既可以保证足够的结构强度，日常挤压不会出现明显的形变，又能控制壳体整体的重量，加装后不会给设备增加过多的负重，保持设备原有的便携属性。
