集成欧姆龙微动的ProMicro克隆机柜壳体

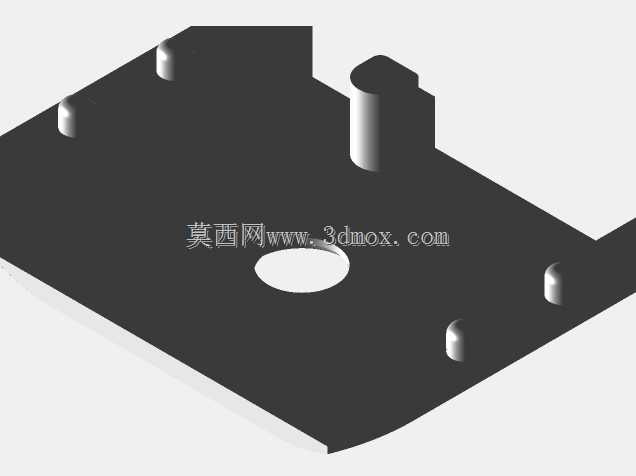

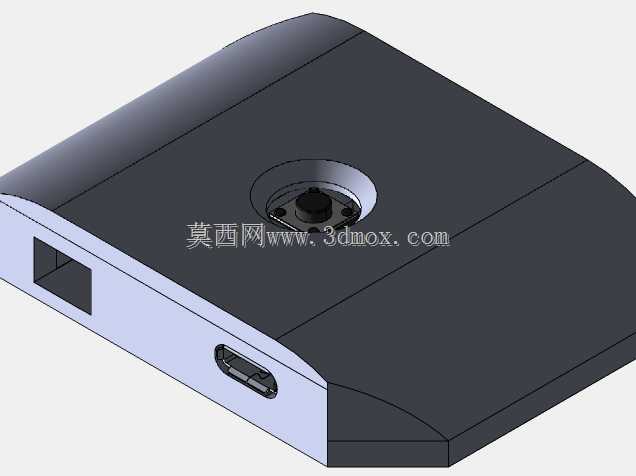

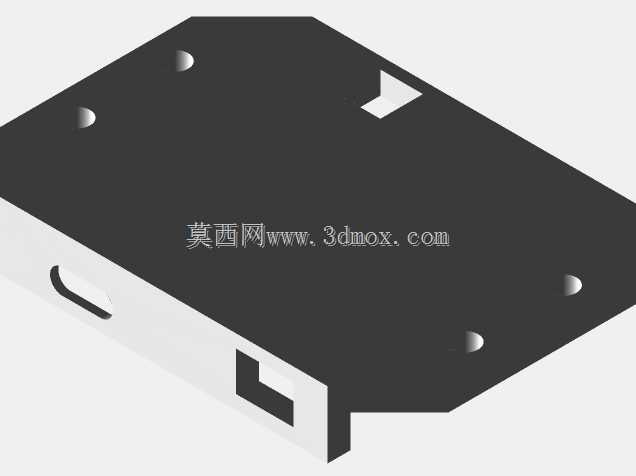

这款壳体是面向小型嵌入式控制场景开发的集成式安装载体，主要适配桌面级小型控制机柜、DIY外设控制盒、小型传感信号采集终端的安装需求，日常多用于创客项目、小型工业控制节点、桌面自定义输入设备的承载场景。壳体在设计时优先考虑了板载元件的安装避让，顶部预留的开孔直接对应欧姆龙6x6mm触觉微动开关的安装位，微动开关的触发行程与壳体顶面的沉台深度做了匹配，按压时不会出现卡滞、触发行程不足的问题，同时沉台结构可以避免日常误触触发信号。侧面的接口开孔分别对应Pro Micro板载的Micro USB接口与3.5mm外接接口，开孔边缘做了0.2mm的倒角处理，既可以避免插接线材时刮伤线材外皮，也能抵消壳体注塑或3D打印时产生的尺寸公差，保证公头接口可以完全插入到位，不会出现接口虚接的问题。壳体内部预留了JST XH 3针连接器的走线空间，连接器的安装位做了限位卡槽，装配时不需要额外打胶固定，直接卡入卡槽即可完成定位，后续维护拆卸时也不会出现连接器移位扯断导线的问题。整体外形采用圆角矩形设计，边角做了R3的圆角过渡，没有尖锐的棱角，安装在机柜内部时不会划伤操作人员的手部，也不会剐蹭机柜内的其他线束。壳体的安装边界控制在极小的尺寸范围内，不需要占用机柜内大量的安装空间，背部预留了两个M2的螺丝安装孔，可以直接固定在机柜的标准安装梁上，也可以搭配双面胶固定在光滑的机柜内壁。壳体的上下盖采用卡扣式配合结构，配合间隙控制在0.1mm，装配后不会出现上下盖错位、翘边的问题，同时不需要额外使用螺丝固定，日常检修内部元件时可以直接撬开卡扣完成拆卸，大幅提升后期维护的效率。在结构强度设计上，壳体的壁厚均匀控制在1.5mm，既可以保证日常使用时的抗挤压能力，不会因为轻微的外力冲击出现壳体开裂的问题，也不会因为壁厚过大导致整体重量超标。接口位置的壳体局部做了加厚处理，避免多次插拔线材时出现接口位置的壳体开裂，提升整体的使用寿命。
