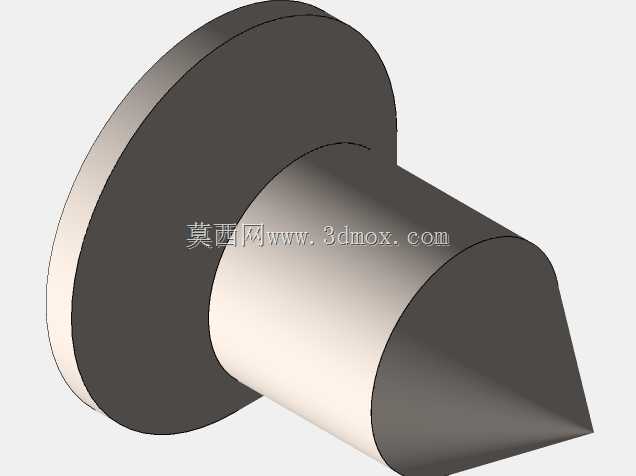

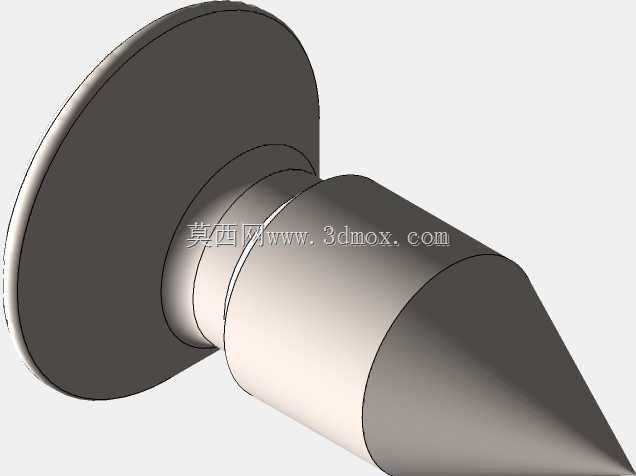

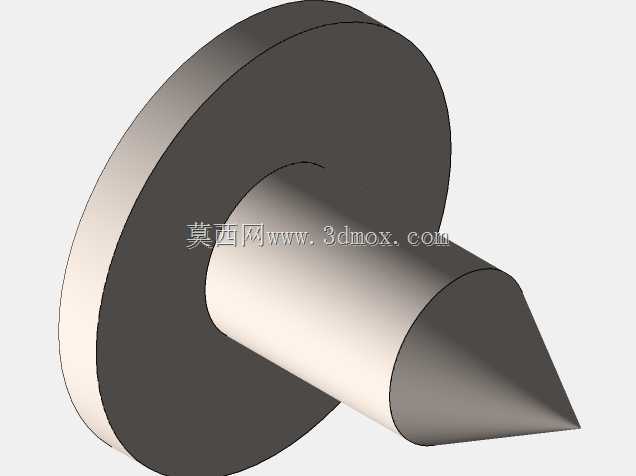

工业级嵌入式方块USB摄像模组结构

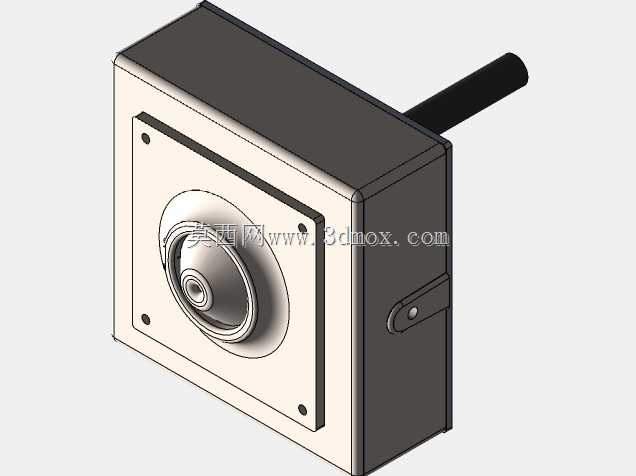

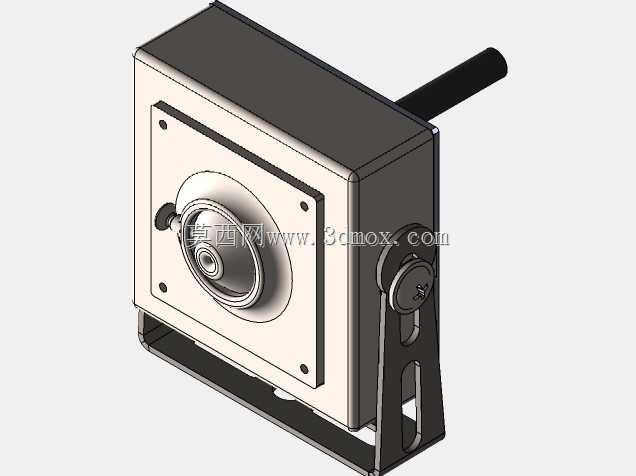

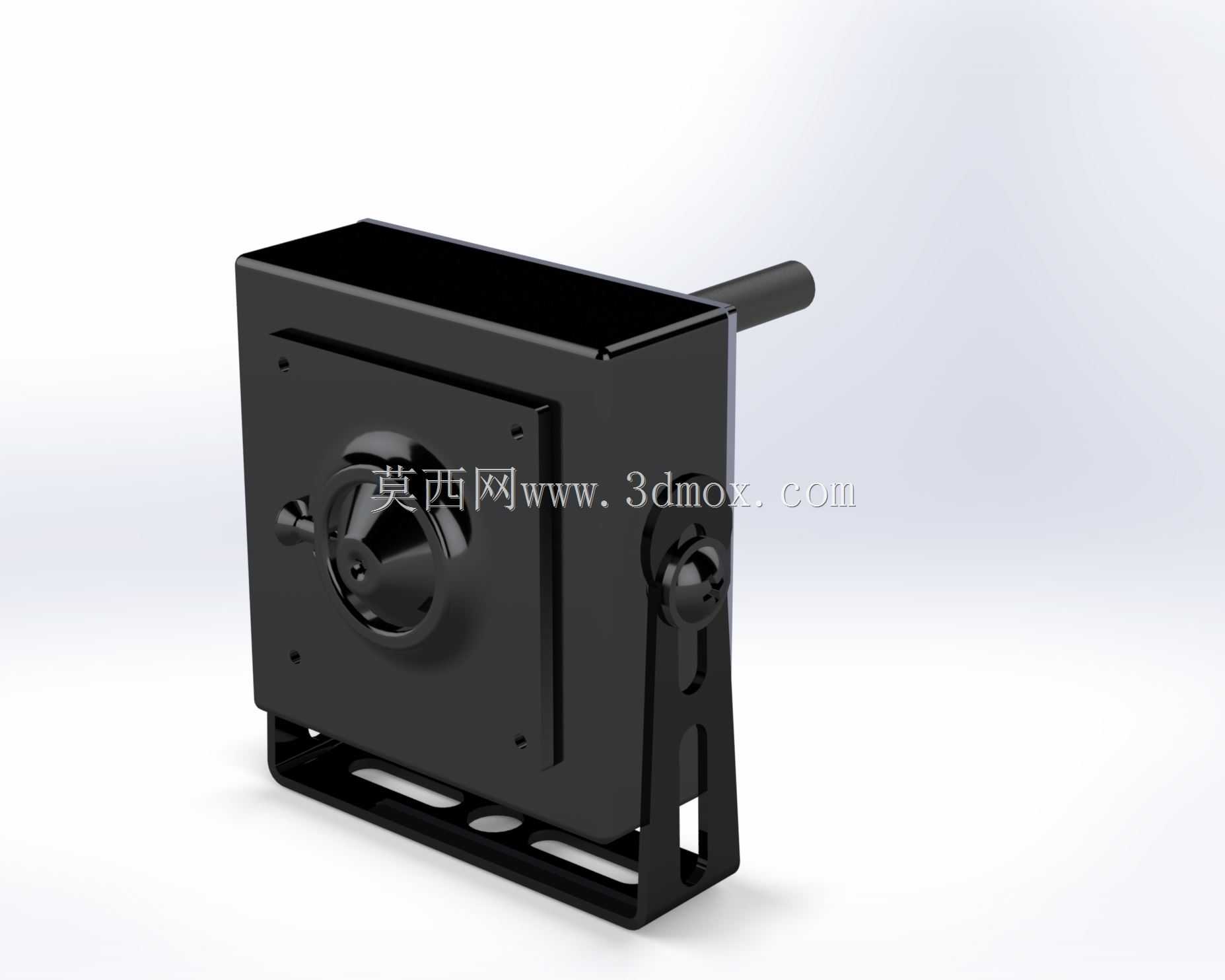

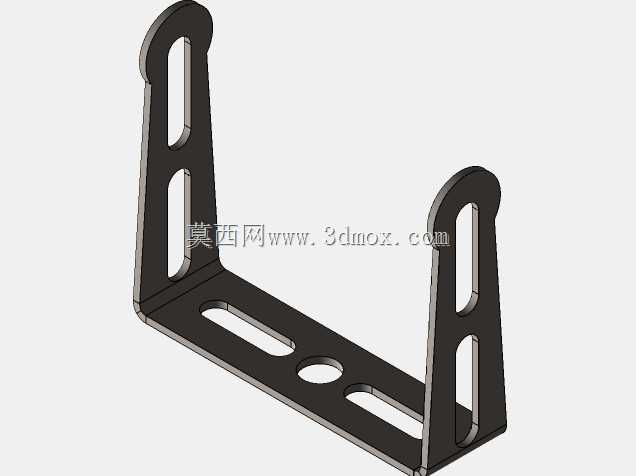

这款方块式USB摄像模组，在工业视觉检测、小型设备图像采集场景中适配性极强，日常做设备集成时，常被用在桌面级检测工位、自助终端内嵌、小型自动化设备的视觉定位环节，不需要额外配置复杂的采集卡，直连USB接口就能完成图像信号传输，对集成端的硬件门槛要求很低。从结构设计来看，整体采用方正的金属壳体，外壳做了哑光黑色处理，既可以减少环境光反射对成像的干扰，金属材质本身也能为内部感光元件提供电磁屏蔽，避免工业现场的变频器、伺服设备产生的电磁杂波影响成像稳定性。壳体侧面预留的调节旋钮，直接对应镜头的焦距微调结构，安装完成后不需要拆解壳体，就能在外部完成焦距校准，适配不同工作距离的拍摄需求，这点在紧凑安装空间里实用性很高，不用预留额外的手部操作拆解空间。安装结构上，壳体底部自带一体化的L型安装支架，支架上开有长条形调节腰孔，安装时可以根据实际固定孔位调整前后、上下的安装位置，不需要额外加工转接板，腰孔的宽度适配常规的M3、M4安装螺丝，能直接固定在铝型材框架、设备钣金面板、小型工作台支架上，安装边界的容错率很高，哪怕前期设计的固定孔位有10mm以内的偏差，也能通过腰孔调整完成装配。镜头部分采用内嵌式安装，镜头端面略低于壳体前表面，能避免安装、搬运过程中剐蹭镜头镜片，壳体前盖的四个角预留了沉头固定孔，需要维护内部感光板时，拧下四个螺丝就能拆开前盖，不需要完全拆解整个壳体，后期维护更换滤光片、调整感光板位置都很方便。尾部的天线结构对应无线传输版本的配置，有线USB版本则是出线式结构，不管是有线还是无线版本，壳体尾部的出线/天线位置都做了下沉式避让，安装时尾部不会和安装面产生干涉，哪怕是紧贴设备内壁安装，也不会挤压线材或者天线。做结构选型时要注意，这款模组的整体厚度控制在20mm以内，属于超薄型的嵌入式相机，能塞进很多空间局促的设备夹层里，比如自助终端的面板内侧、小型AGV的车体前端、3D打印机的喷头旁侧，不会因为相机体积过大影响设备的整体外观布局。成像端的镜头采用定焦广角配置，近距离拍摄时的畸变量控制在工业检测可接受范围内，拍摄小型零件的外观缺陷、读取一维码二维码、定位小型工件的坐标位置都能满足使用要求，不需要额外搭配昂贵的工业镜头，整体集成成本比常规工业相机低很多，适合大批量设备配套使用。
