台式机独立显卡散热模组结构设计

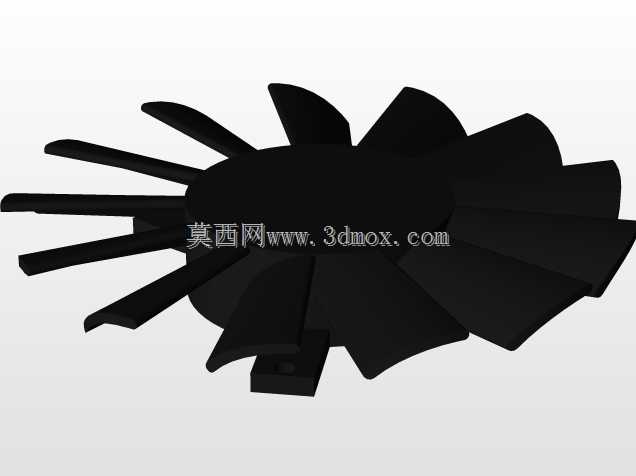

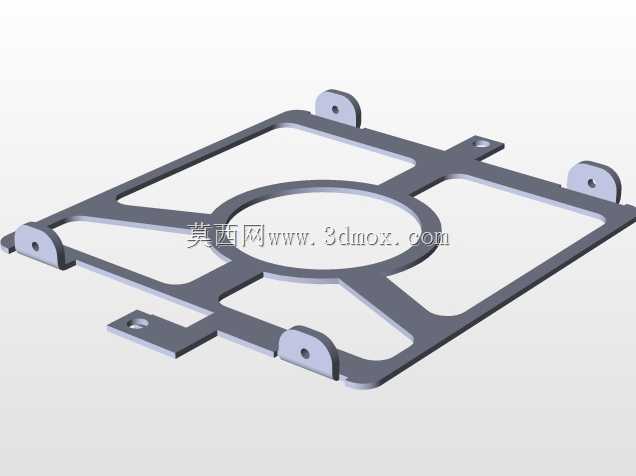

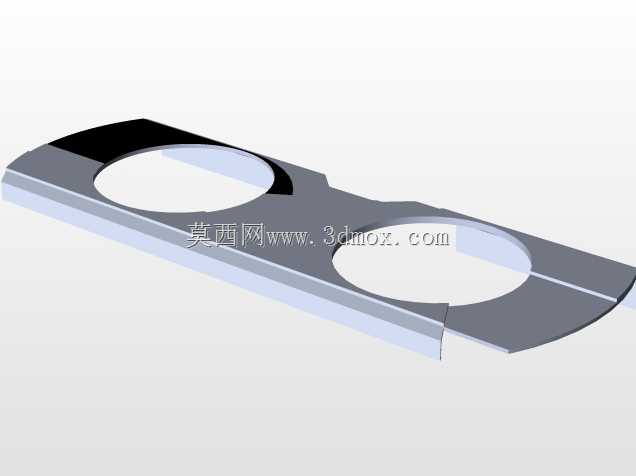

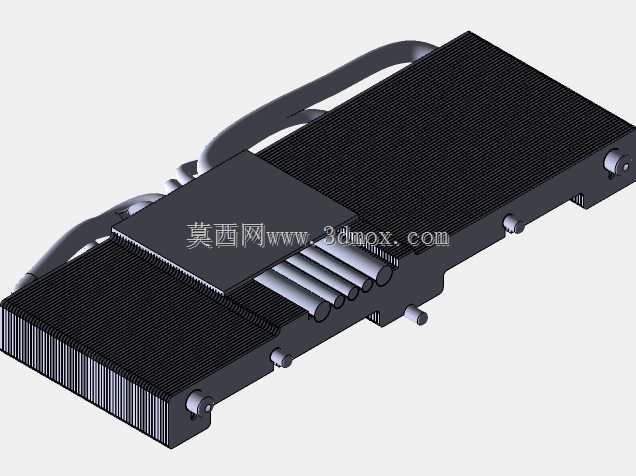

这套显卡散热结构的设计，核心是匹配中高端台式独立显卡的持续高负载散热需求，覆盖游戏渲染、工业三维建模、视频剪辑输出等长时间GPU满负载运行的应用场景，直接决定显卡运行时的核心温度上限、频率稳定性以及整机噪音表现。从实际装机适配来看，结构整体严格遵循PCI-E扩展卡的安装边界，长度适配主流ATX、MATX机箱的显卡安装位，厚度控制在双槽扩展卡的标准尺寸范围内，不会挤占相邻PCI-E插槽的安装空间，供电接口位置预留了足够的线材插拔余量，避免装机时出现线材弯折过度或者干涉侧板安装的问题。结构主体采用大面积穿片式铝制散热鳍片作为热交换载体，鳍片间距经过反复测算，既保证足够的通风量带走热量，又不会因为间距过大导致热交换面积不足，配合多根直触式热管，将GPU核心、显存颗粒、供电MOS管等不同发热源的热量快速传导至整个鳍片阵列，避免局部热点堆积导致的元器件降频。热管的排布路径做了优化，避开了PCB板上的 tall 元器件，同时保证每根热管的弯折半径符合工艺要求，减少热管因为弯折过大导致的热传导效率损失。散热模组的固定点位完全对应公版PCB的安装孔位，同时预留了兼容部分非公版PCB的调节余量，固定螺丝的压力分布经过调校，既保证核心与散热底座的紧密贴合，又不会因为压力过大导致GPU核心压损或者PCB变形。鳍片边缘做了折边处理，既提升了鳍片整体的结构强度，避免运输或者安装过程中出现鳍片倒伏变形，又能引导风流按照预设路径流动，减少风阻带来的额外风噪。模组上预留的风扇安装位适配标准尺寸的轴流风扇，风扇供电走线的卡槽提前做了规划，避免走线干涉扇叶转动。在结构细节上，显存与供电元件对应的位置预留了导热垫贴装区域，保证次要发热源的热量也能有效传导至散热主体，不会出现显存过热掉速、供电元件寿命衰减的问题。整个散热结构的重量经过平衡设计，搭配机箱的显卡承重支架使用时，不会因为长期使用出现PCB弯曲变形的问题，所有金属边缘都做了钝化处理，避免安装过程中划伤手部或者损坏板卡元器件。
