RC1202ALCD显示模块间隔支撑结构

在工业控制人机交互面板、小型嵌入式检测设备、便携数据采集终端的板级装配场景中，LCD显示模组与主控PCB之间的间隔固定一直是结构设计里容易被忽略却直接影响装配可靠性的细节。这款RC1202A规格的LCD模块配套间隔支撑结构，正是针对7.5mm固定安装间距需求设计的配套组件，解决了常规装配中使用零散铜柱、塑胶垫高块容易出现的公差累积、定位偏移、屏幕受压不均的问题。

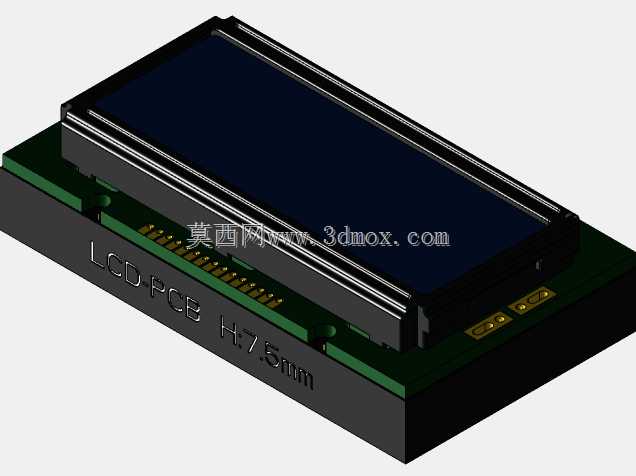

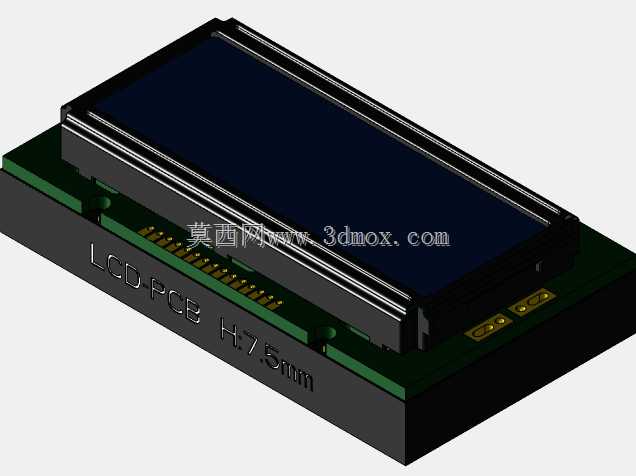

从实际装配逻辑来看，该结构直接集成在LCD模组的底部支撑框架上，不需要额外采购独立的间隔紧固件，装配时只需将LCD模组对准PCB板上的定位孔放置，即可自动保证屏幕表面到PCB板面的7.5mm垂直距离，既避免了屏幕背面电路与PCB板上的贴片元件发生干涉短路，也能让屏幕正面与设备外壳的显示窗口保持齐平的装配效果，不会出现屏幕凹陷、突出或者倾斜的问题。

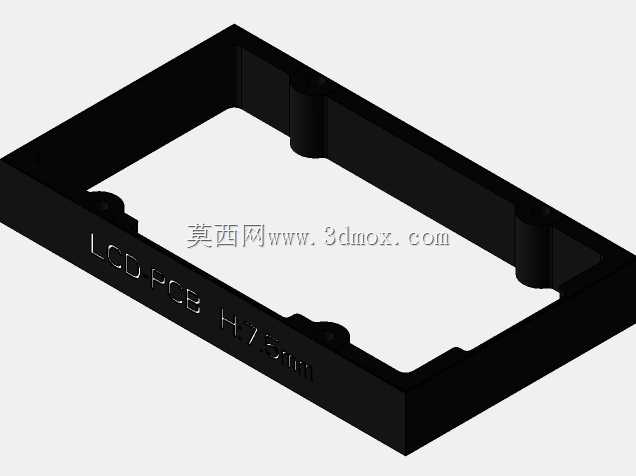

设计过程中充分考虑了板级装配的公差配合，支撑结构的高度公差控制在±0.1mm范围内，四个支撑位的平面度误差不超过0.05mm，避免锁紧装配螺丝后因为支撑面高低差导致LCD玻璃基板受力出现彩虹纹、显示缺划甚至碎裂的问题。支撑结构与LCD的PCB边框采用一体化嵌合设计，不需要额外粘接或者卡扣固定，模组本身的结构强度足够承受常规工业场景下的振动、冲击载荷，不会在设备运输或者使用过程中出现支撑件脱落、屏幕移位的情况。

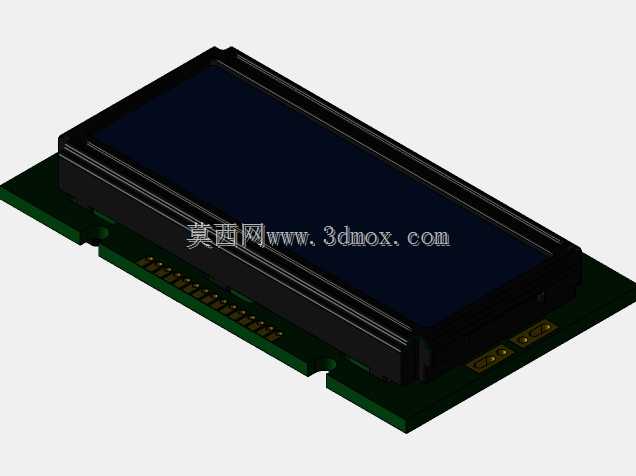

从安装边界来看，该组件的外轮廓完全匹配RC1202A规格LCD的外形尺寸，不会向外额外占用PCB板的布线空间，支撑位下方对应PCB板上的螺丝过孔位置，装配时可以直接从PCB背面打螺丝固定，不需要在屏幕侧面预留操作空间，能够适配面板内部空间局促的小型设备设计需求。在实际选型应用中，这类集成式间隔结构的LCD模组，相比用户自行搭配间隔件的方案，能够减少BOM表的物料种类，降低装配环节的物料核对、人工组装成本，同时也能避免因为不同批次间隔件尺寸公差不一致导致的装配不良问题，尤其适合批量生产的工业控制类设备、小型智能检测终端使用。

结构设计上还考虑了屏幕的散热需求，支撑结构在对应LCD背光驱动电路的位置预留了微小的通风间隙，不会完全封闭屏幕背面的空间，避免长时间工作时背光模块的热量积聚导致屏幕显示发黄、寿命缩短的问题。同时支撑结构的边缘做了R0.3mm的圆角处理，装配过程中不会刮伤PCB板上的阻焊层，也不会划伤操作人员的手指，符合电子装配的工艺安全要求。
