鹞式战机配套FA2机载导弹结构设计

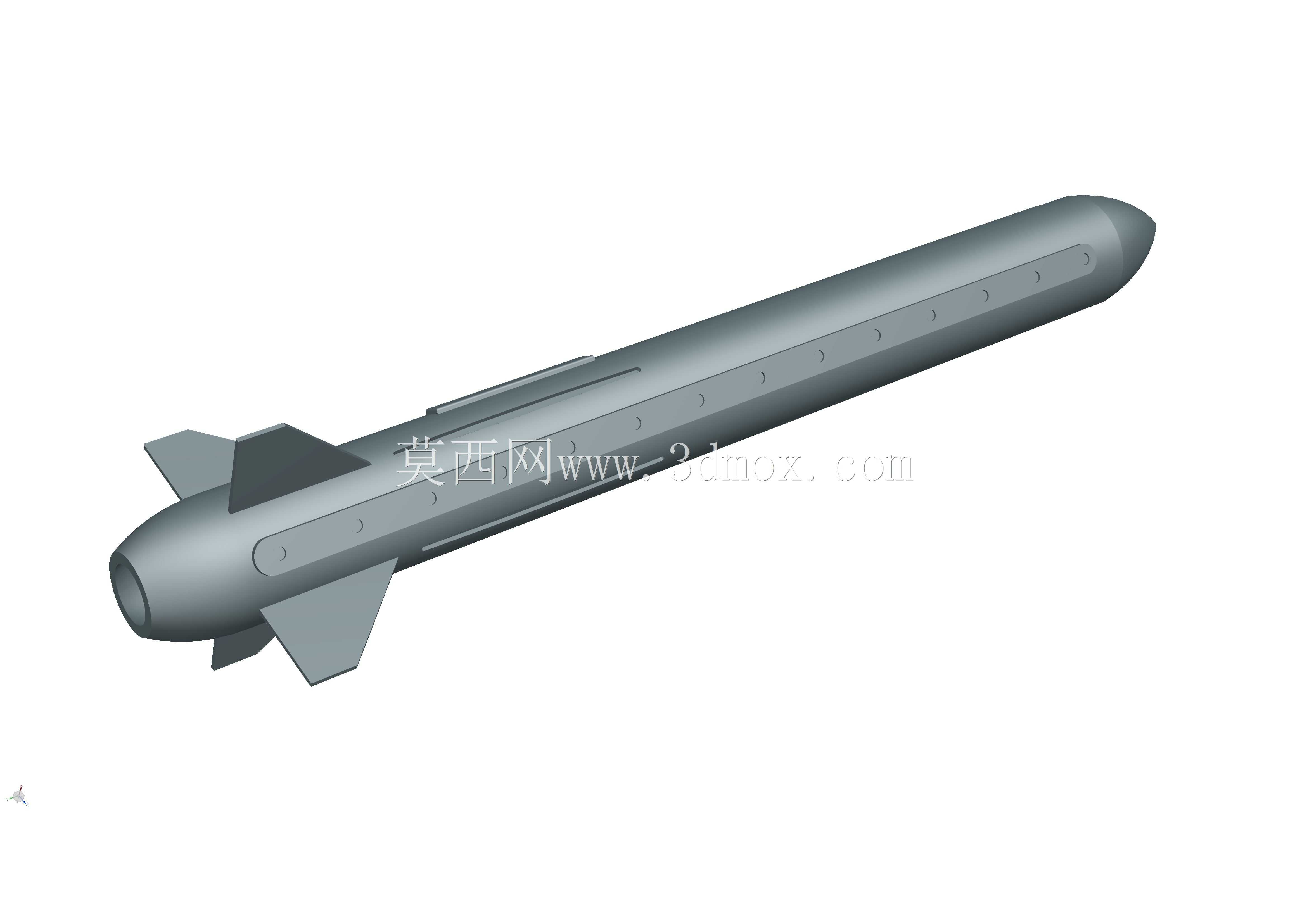

在垂直起降战机的武器适配设计中，机载弹药的外形与挂装匹配度直接影响战机的飞行包线与作战响应效率，本次呈现的导弹结构，是针对鹞式战机FA2改进项目做的配套挂载部件重建。从实际作战使用场景来看，这类机载导弹主要承担近距空中拦截、对地战术点目标打击任务，需要在鹞式战机垂直起降、高速平飞、大过载机动等复杂飞行姿态下保持结构稳定，同时满足挂架快速装卸、电气接口精准对接的使用要求。设计过程中首先梳理了弹体的气动布局逻辑，采用长细比优化的圆柱形弹身搭配卵形头部，能够有效降低跨音速飞行阶段的空气阻力，弹身表面的凹槽结构，是为了匹配弹体内部制导组件、战斗部、动力段的舱段排布，同时预留了线缆敷设与传感器安装的空间，避免突出结构影响气动效率。弹尾的四片对称布置稳定翼面，采用后掠切尖设计，一方面能够在弹体发射后提供足够的航向稳定力矩，减少飞行过程中的姿态偏航，另一方面翼面的安装位置与尺寸严格控制在鹞式战机翼下挂架的安装边界内，不会在战机起降、收放起落架时发生结构干涉。弹体尾部的动力段接口做了同轴度优化设计，能够保证动力装置安装后与弹身轴线的偏差控制在极小范围内，避免发射后出现推力偏心影响打击精度。弹体上部的挂装凸台结构，是专门匹配鹞式战机专用挂架的连接点位，凸台上的定位孔与锁紧槽尺寸完全对应挂架的锁止机构，能够实现地勤人员的快速挂载操作，挂装后弹体与挂架的贴合面做了平面度处理，减少高速飞行下的气流紊流对战机挂架区域的冲击。在细节结构处理上，弹身各舱段的连接采用台阶式定位结构，既能够保证各舱段装配时的同轴度要求，也能在维护时快速拆分更换内部组件，稳定翼面与弹身的连接采用嵌入式安装座，避免翼根处出现应力集中，能够承受大过载机动下的气动载荷。这类弹体结构的设计重建，不仅能够为战机挂载方案的模拟仿真提供准确的三维数模支撑，也能为相关航空武器的结构教学、挂装流程模拟提供精准的参考依据，在结构设计过程中充分考虑了机载弹药的实际使用工况，所有外形尺寸与结构特征都围绕实际飞行与作战需求展开，没有冗余的装饰性结构，每一处曲面与凸起都对应实际的功能需求。
